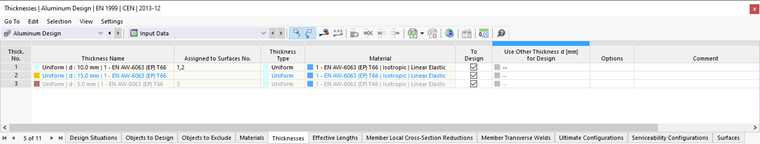

Dans le tableau Épaisseurs de la catégorie 'Dimensionnement de l'aluminium', toutes les épaisseurs que vous avez créées dans le modèle sont répertoriées.
La couleur du texte des épaisseurs indique l'utilisation de l'épaisseur. Les couleurs signifient :
- noir : l'épaisseur est utilisée dans les objets à dimensionner
- bleu : l'épaisseur n'est pas utilisée dans le modèle
- gris : l'épaisseur n'est pas utilisée dans les objets à dimensionner
Retirer des épaisseurs de la dimensionnement
Pour toutes les épaisseurs valides, vous pouvez, en désactivant la case à cocher 'À dimensionner', exclure toutes les surfaces du dimensionnement en aluminium auxquelles cette épaisseur est attribuée. Les surfaces sont alors classées dans la colonne 'Non valide / désactivée' du tableau Objets à dimensionner et retirées de la dimensionnement.
Utiliser une autre épaisseur pour la dimensionnement

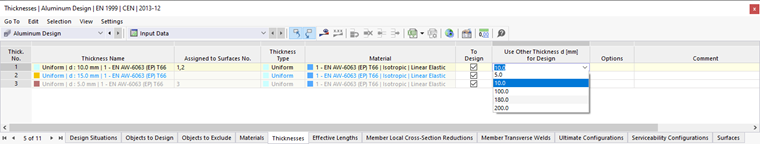

Si une autre épaisseur doit être utilisée pour la dimensionnement que pour le calcul RFEM, vous pouvez sélectionner une alternative dans la colonne 'Utiliser une autre épaisseur d [mm] pour la dimensionnement'. Cette action n'a pas d'influence sur les efforts internes : ils sont également utilisés pour l'épaisseur modifiée lors de la dimensionnement.
@image060052#
Si une autre épaisseur est enregistrée, d'autres options sont disponibles dans le menu contextuel de la cellule (accessible par un clic droit) :
- Exporter l'épaisseur vers RFEM
- Exporter toutes les épaisseurs vers RFEM
- Importer l'épaisseur de RFEM
- Importer toutes les épaisseurs de RFEM
