Grubości

W tabeli Grubości kategorii 'Obliczenia aluminium' wymienione są wszystkie grubości, które zostały utworzone w modelu.

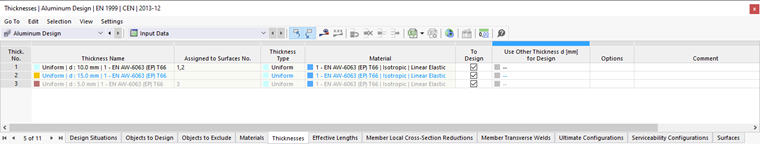

Kolorowe wyróżnienie grubości dla projektowania konstrukcji aluminiowych

Kolor tekstu grubości informuje o jej użyciu. Kolory oznaczają:

• czarny: grubość jest używana w obiektach podlegających obliczeniom
• niebieski: grubość nie jest używana w modelu
• szary: grubość nie jest używana w obiektach podlegających obliczeniom

Usunięcie grubości z obliczeń

Dla wszystkich ważnych grubości, poprzez dezaktywację pola kontrolnego 'Do obliczeń', można wykluczyć wszystkie powierzchnie z obliczeń aluminium, którym przypisana jest ta grubość. Powierzchnie te zostaną w tabeli Obiekty do obliczeń przypisane do kolumny 'Nie ważne / dezaktywowane' i usunięte z obliczeń.

Użycie innej grubości do obliczeń

Jeśli do obliczeń ma być użyta inna grubość niż do obliczeń RFEM, to w kolumnie 'Użyj innej grubości d [mm] do obliczeń' można wybrać alternatywę. Działanie to nie ma wpływu na siły wewnętrzne: będą one używane w obliczeniach także dla zmienionej grubości.

@image060052#

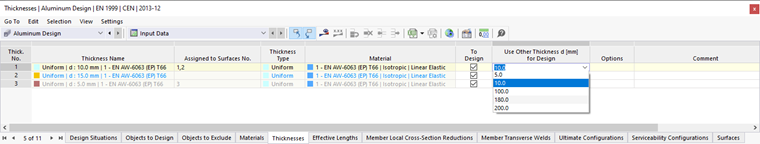

Wybór innej grubości do projektu

Jeśli zapisana jest inna grubość, w menu kontekstowym komórki (dostępnym po kliknięciu prawym przyciskiem myszy) dostępne są dodatkowe opcje:

• Eksport grubości do RFEM
• Eksport wszystkich grubości do RFEM
• Import grubości z RFEM
• Import wszystkich grubości z RFEM
