Płyty prętów można przedłużyć za pomocą palcówki. Palcówka składa się z pojedynczej płyty przedłużającej lub płyty przedłużającej z kołnierzem.
Do przedłużenia
Palcówka definiowana jest jako przedłużenie płyty pręta. Wybierz tę płytę w pierwszym wierszu kategorii Do przedłużenia, zaczynając od nazwy pręta, a następnie kontynuuj wybierając płytę pręta. Następnie wybierz typ odniesienia (Element ‚‘Płyta lub Płaszczyzna pomocnicza). Wybór tego typu odniesienia wpływa na następny wiersz, w którym na liście znajdują się tylko obiekty wybranego typu. Ostateczny obiekt odniesienia określa geometrię blachy palcówki.
Blacha
Następna kategoria definiuje dodaną blachę - samą palcówkę.
Po zdefiniowaniu materiału i grubości płyty wybierz pozycję usztywnienia. Możliwości to Dół, Góra i Obie. Wybór Obie określa te same blachy palcówki po obu stronach, bez konieczności definiowania dwóch komponentów z tym samym ustawieniem.
Kolejnym punktem jest Wyrównanie płyty, gdzie definiujesz kształt palcówki. Możliwości to Równoległa i Pochylona. Równoległa oznacza, że palcówka ma tę samą wysokość na całej długości. W przypadku Pochylonej, musisz osobno zdefiniować wysokość palcówki na początku i na końcu.
Jeśli ustawiłeś pochylone wyrównanie płyty, możesz w następnych dwóch wierszach podać szerokość i wysokość palcówki. Następnie wprowadź zagłębienie przedłużonej belki, tj. wysokość końca palcówki, która jest dalej od połączenia (i wysokość na całej długości, jeśli ustawiłeś wyrównanie płyty jako ,równoległe’). Ostatnim wymiarem jest zagłębienie referencyjne. W tej odległości krawędź kołnierza jest ustawiona prostopadle do krawędzi odniesienia elementu.
W ostatnim wierszu kategorii Blacha możesz wybrać krawędzie z kołnierzami, tj. które krawędzie mają być zaopatrzone w kołnierz. Istnieją cztery możliwości: bez kołnierzy, Pochylona (lub Równoległa – w zależności od wybranego wyrównania płyty), Zagłębienie lub Wszystkie.
Pochylona (lub Równoległa) oznacza, że tylko krawędź, która nie przylega ani do przedłużonego elementu, ani do odniesienia, będzie zaopatrzona w kołnierz. Opcja Zagłębienie tworzy kołnierz tylko na krawędziach przylegających do przedłużonego pręta i odniesienia. Wszystkie oznacza kombinację Równoległa i Zagłębienie, tj. opcja ta umieszcza kołnierze na wszystkich krawędziach palcówki.
Kołnierz
Jeśli masz krawędź z kołnierzem, możesz ją zdefiniować w kolejnej kategorii Kołnierz. Wszystkie kołnierze składają się z tego samego przekroju i materiału. Pozycja kołnierzy jest wybierana w kategorii Blacha.
Spoiny

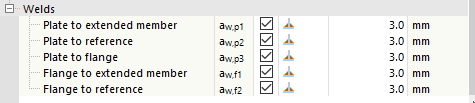

We wszystkich przypadkach, gdy nowo utworzona płyta styka się z inną płytą, w kategorii Spoiny można zdefiniować spoinę. Definicja zawiera pole wyboru, które określa, czy spoina ma być użyta, pole kombi dla rodzaju spoiny oraz dla opcji Spoina narożnikowa - grubość spoiny.
