Las chapas de barra se pueden ampliar mediante el uso de un componente de Variación de canto. Una variación de canto consta de una chapa extensible simple o una chapa extensible complementada por un ala.
Para alargar
Una variación de canto se define como una ampliación de una chapa de barra. Seleccione esta placa en la primera fila de la categoría "Para alargar", comenzando con el nombre de la barra, y luego continúe con la selección de la placa de la barra. Luego elija el tipo de referencia (Barra, Chapa o Plano auxiliar). La selección de este tipo de referencia influye en la fila siguiente, donde solo se incluyen en la lista los objetos del tipo seleccionado. El objeto de referencia final determina la geometría de la variación de canto.
Chapa
La siguiente categoría define la parte añadida: la propia variación de canto.
Cuando haya definido el material y el espesor de la chapa, seleccione la posición de la variación de canto. Las posibilidades son Inferior, Superior y Ambas . Cuando elija Ambas, colocará las mismas variaciones de canto en ambos lados sin tener que definir dos componentes con la misma configuración.
El siguiente elemento es la Alineación de la chapa donde define la forma de la variación de canto. Las posibilidades son Paralela e Inclinada. Paralela significa que la variación de canto tiene una altura uniforme a lo largo de su longitud. Con Inclinado, tiene que definir la altura de la variación de canto al inicio y al final por separado.
Cuando haya establecido una alineación de la chapa inclinada, podrá especificar la anchura y altura de la variación de canto en las dos filas siguientes. Luego introduzca la Hendidura de barra extendida que es la altura del extremo de la barra más alejada de la unión (y la altura en toda la longitud si ha establecido una alineación de la chapa Paralela). La última dimensión es la Hendidura de referencia. En esta distancia, el borde de la variación de canto es perpendicular al borde de la barra de referencia.
En la última fila de la categoría "Placa", puede seleccionar los Bordes con alas, es decir, qué bordes deben tener un ala. Hay cuatro posibilidades: sin alas, Inclinado (o Paralelo, dependiendo de la alineación de la chapa seleccionada), Hendidura o Todo.
Inclinada (o Paralela) significa que solo el borde que no es adyacente ni a la barra extendida ni a la referencia tiene un ala. La opción Hendidura crea un ala solo en los bordes adyacentes a la viga extendida y a la referencia. Todo significa la combinación de Paralela y Hendidura, lo que significa que esta opción coloca alas en todos los bordes de variaciones de canto.
Ala
Si tiene un borde con ala, puede definirlo en la siguiente categoría, Ala. Todas las alas están hechas de la misma sección y material. La posición de las alas se selecciona en la categoría Chapa.
Soldaduras

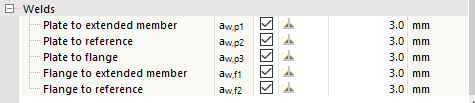

Para todos los casos en los que una chapa recién creado esté en contacto con otra chapa, es posible definir una soldadura en la categoría Soldaduras. La definición contiene una casilla de verificación que muestra si se debe usar la soldadura, un cuadro combinado de tipo de soldadura y, para la opción de soldadura en ángulo, el espesor de la soldadura.
