Le piastre delle aste possono essere estese utilizzando un componente Haunch . Un rinforzo è costituito da una singola piastra estensibile o da una piastra estensibile integrata da un'ala.
Per estendere
Un rinforzo è definito come un'estensione di una piastra dell'asta. Seleziona questa piastra nella prima riga della categoria "Da estendere", iniziando con il nome dell'asta, quindi passa alla selezione della piastra dell'asta. Quindi scegliere il tipo di riferimento ( Asta , Piatto o Piano ausiliario ). La selezione di questo tipo di riferimento influenza la riga successiva in cui solo gli oggetti del tipo selezionato sono contenuti nell'elenco. L'oggetto di riferimento finale governa la geometria del tratteggio.
Piastra
La categoria successiva definisce la parte aggiunta, il rinforzo stesso.
Dopo aver definito il materiale e lo spessore della piastra, selezionare la posizione del rinforzo. Le possibilità sono Inferiore , Superiore ed Entrambi . Quando scegli Entrambi , imposterai gli stessi rinvii su entrambi i lati senza dover definire due componenti con la stessa impostazione.
L'elemento successivo è l' Allineamento della piastra in cui si definisce la forma del rinforzo. Le possibilità sono Parallela e Inclinata . Parallelo significa che la coscia ha un'altezza uniforme lungo la sua lunghezza. Con Inclinato , è necessario definire l'altezza del rinforzo all'inizio e alla fine separatamente.
Dopo aver impostato un tracciato del piatto inclinato , è possibile specificare la larghezza del rinforzo e l'altezza del rinforzo nelle due righe successive. Quindi inserire l' Indentazione dell'asta estesa che è l'altezza dell'estremità dell'asta più lontana dal giunto (e l'altezza sull'intera lunghezza se è stato impostato un tracciato piatto parallelo ). L'ultima dimensione è il Rientro di riferimento . In questa distanza, lo spigolo di rinforzo è perpendicolare allo spigolo dell'asta di riferimento.
Nell'ultima riga della categoria "Piastra" è possibile selezionare i bordi ali , cioè quali bordi dovrebbero essere dotati di un'ala. Ci sono quattro possibilità: senza ali, Inclinato (o Parallelo , a seconda dell'allineamento del piatto selezionato), Rientro o Tutto .
Inclinato (o Parallelo ) significa che solo il bordo che non è adiacente né all'asta estesa né al riferimento è dotato di un'ala. L'opzione Rientro crea un'ala solo sui bordi adiacenti alla trave estesa e al riferimento. Tutto indica la combinazione di Parallelo e Rientro , il che significa che questa opzione posiziona le ali su tutti i bordi del rinforzo.
corrente
Se si dispone di un bordo flangiato, è possibile definirlo nella categoria seguente, Flangia . Tutte le flange sono realizzate con la stessa sezione trasversale e materiale. La posizione delle ali è selezionata nella categoria Piatto .
Saldature

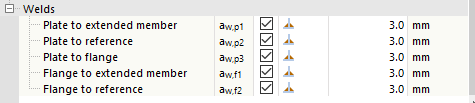

Per tutti i casi in cui un piatto appena creato è in contatto con un altro piatto, è possibile definire una saldatura nella categoria Saldature. La definizione contiene una casella di controllo che mostra se la saldatura deve essere utilizzata, una casella combinata del tipo di saldatura e, per l'opzione di saldatura d'angolo, lo spessore della saldatura.
