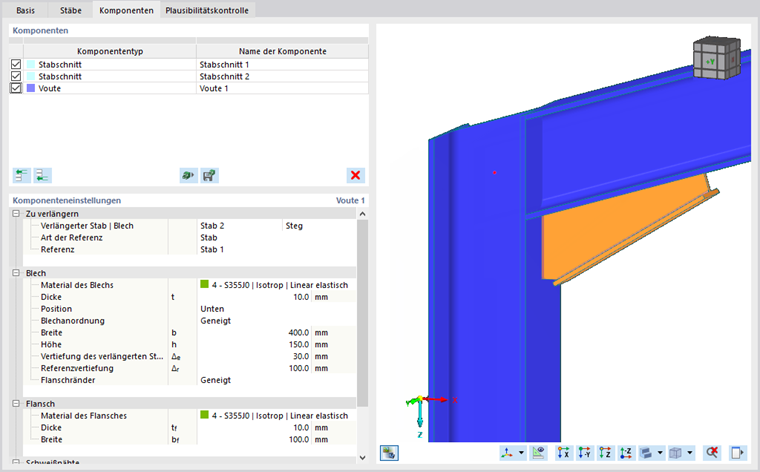

Stabplatten können durch Verwendung einer Voute verlängert werden. Eine Voute besteht aus einer einzelnen Verlängerungsplatte oder einer Verlängerungsplatte mit Flansch.
Zu verlängern

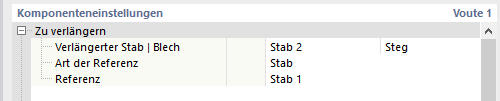

Eine Voute ist als Verlängerung einer Stabplatte definiert. Wählen Sie diese Platte in der ersten Zeile der Kategorie Zu verlängern, beginnend mit dem Stabnamen, aus und fahren Sie dann mit der Auswahl der Stabplatte fort. Wählen Sie anschließend den Referenztyp (Element ‚‘Platte oder Hilfsebene). Die Auswahl dieses Referenztyps wirkt sich auf die nächste Zeile aus, in der nur Objekte des ausgewählten Typs in der Liste enthalten sind. Das endgültige Referenzobjekt bestimmt die Geometrie des Voutenbleches.
Blech

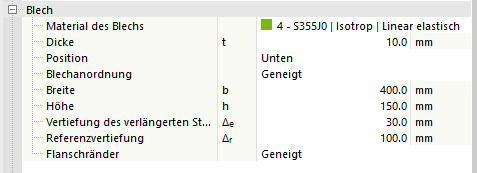

Die nächste Kategorie definiert das hinzugefügte Blech – die Voute selbst.
Nachdem Sie das Material und die Dicke der Platte definiert haben, wählen Sie die Position der Aussteifung aus. Die Möglichkeiten sind Unten, Oben und Beide. Wenn Sie Beide wählen, legen Sie die gleichen Voutenbleche auf beiden Seiten fest, ohne zwei Komponenten mit der gleichen Einstellung definieren zu müssen.
Der nächste Punkt ist die Plattenausrichtung, bei der Sie die Form der Voute definieren. Die Möglichkeiten sind Parallel und Geneigt. Parallel bedeutet, dass die Voute über ihre gesamte Länge die gleiche Höhe hat. Bei Geneigt müssen Sie die Voutenhöhe am Anfang und am Ende separat definieren.
Wenn Sie eine geneigte Plattenausrichtung festgelegt haben, können Sie in den nächsten beiden Zeilen die Breite und Höhe der Voute angeben. Geben Sie dann die Vertiefung des verlängerten Stabes ein, d. h. die Höhe des Endes der Voute, das weiter von der Verbindung entfernt ist (und die Höhe über die gesamte Länge, wenn Sie eine ,parallele' Plattenausrichtung eingestellt haben). Die letzte Abmessung ist die Referenzvertiefung. In diesem Abstand steht die Flanschkante senkrecht zur Referenzbauteilkante.
In der letzten Zeile der Kategorie Blech können Sie die geflanschten Kanten auswählen, d. h. welche Kanten mit einem Flansch versehen werden sollen. Es gibt vier Möglichkeiten: ohne Flansche, Geneigt (oder Parallel – je nach ausgewählter Plattenausrichtung), Verteifung oder Alle.
Geneigt (oder Parallel) bedeutet, dass nur die Kante, die weder an das verlängerte Bauteil noch an die Referenz angrenzt, mit einem Flansch versehen wird. Die Option Vertiefung erzeugt nur an den Kanten, die an den verlängerten Stab und die Referenz angrenzen, einen Flansch. Alle bedeutet die Kombination von Parallel und Vertiefung, d. h. diese Option platziert Flansche an allen Kanten der Voute.
Flansch
Wenn Sie eine Flanschkante haben, können Sie diese in der folgenden Kategorie Flansch definieren. Alle Flansche bestehen aus dem gleichen Querschnitt und Material. Die Position der Flansche wird in der Kategorie Blech ausgewählt.
Schweißnähte

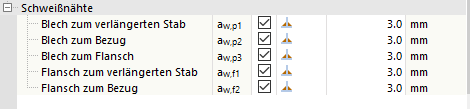

In allen Fällen, in denen eine neu erstellte Platte mit einer anderen Platte in Kontakt steht, kann in der Kategorie Schweißnähte eine Schweißnaht definiert werden. Die Definition enthält ein Kontrollkästchen, mit dem angegeben wird, ob die Schweißnaht verwendet werden soll, ein Kombinationsfeld für den Schweißnahttyp und für die Option Kehlnaht die Schweißnahtdicke.
