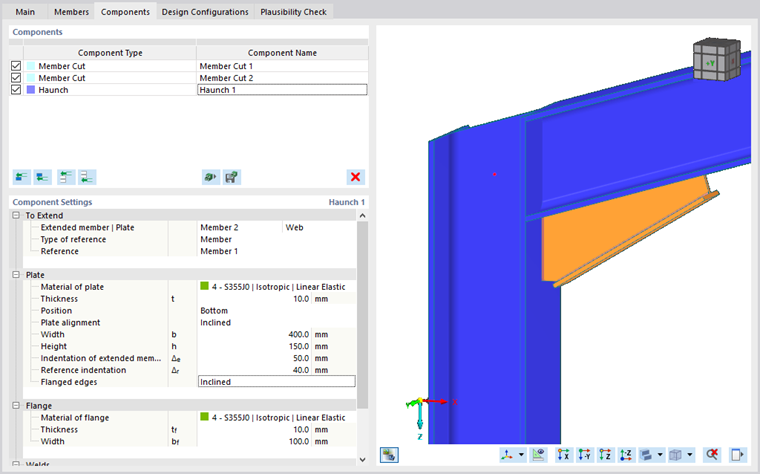

Les plaques de barre peuvent être prolongées à l'aide d'un jarret. Un jarret est composé d'une seule plaque extensible ou d'une plaque extensible complétée par une semelle.
À prolonger
Un jarret est défini comme le prolongement d'une plaque de barre. Sélectionnez cette plaque dans la première ligne de la catégorie « À prolonger », en commençant par le nom de la barre, puis passez à la sélection de la plaque de barre. Choisissez ensuite le type de référence (Barre, Plaque ou Plan auxiliaire). La sélection de ce type de référence influence la ligne suivante où seuls les objets du type sélectionné sont inclus dans la liste. L'objet de référence final détermine la géométrie du jarret.
Plaque

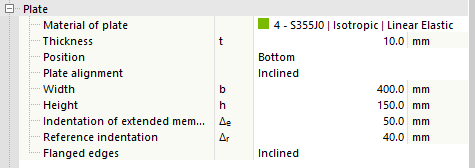

La catégorie suivante définit la partie ajoutée, le jarret lui-même.
Lorsque vous avez défini le matériau et l'épaisseur de la plaque, sélectionnez la position du jarret. Les possibilités sont Bas , Haut et Les deux. Lorsque vous choisissez Les deux, vous définissez les mêmes jarrets des deux côtés sans avoir à définir deux composants avec le même paramètre.
L'élément suivant est l'alignement de la plaque où vous définissez la forme du jarret. Les possibilités sont Parallèle et Incliné. Parallèle signifie que le jarret a une hauteur égale sur toute sa longueur. Avec Incliné, vous devez définir séparément la hauteur du jarret au début et à la fin.
Lorsque vous avez défini un alignement de la plaque incliné, vous pouvez spécifier la largeur et la hauteur du jarret dans les deux lignes suivantes. Entrez ensuite le Décalage de la barre prolongée, qui correspond à la hauteur de l'extrémité de la barre la plus éloignée de l'assemblage (et la hauteur sur toute la longueur si vous avez défini un alignement de plaque parallèle). La dernière dimension est le Décalage de la référence. À cette distance, le bord du jarret est perpendiculaire au bord de la barre de référence.
Dans la dernière rangée de la catégorie « Plaque », vous pouvez sélectionner les Bords de la semelle, c'est-à-dire les bords qui doivent être fournis avec une semelle. Quatre possibilités s'offrent à vous : sans semelle, Incliné (ou Parallèle – selon l'alignement de plaque sélectionné), Dentelure ou Tout.
Incliné (ou Parallèle) signifie que seul le bord qui n'est pas adjacent à la barre prolongée ou à la référence est doté d'une semelle. L'option Dentelure crée une semelle uniquement sur les bords adjacents à la poutre prolongée et à la référence. Tout désigne la combinaison de Parallèle et de Dentelure , ce qui signifie que cette option place des semelles sur tous les bords du jarret.
Semelle
Si vous disposez d'une bord de semelle, vous pouvez la définir dans la catégorie Semelle ci-dessous. Toutes les semelles ont la même section et le même matériau. La position des semelles est sélectionnée dans la catégorie Plaque.

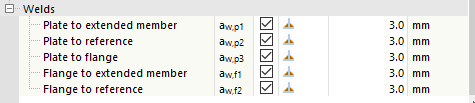

Soudures
Dans tous les cas où une plaque nouvellement créée est en contact avec une autre plaque, il est possible de définir une soudure dans la catégorie Soudures. La définition contient une case à cocher indiquant si la soudure doit être utilisée, une zone de liste déroulante de type de soudure et pour l'option de soudure d'angle, l'épaisseur de la soudure.
