Stabplatten lze prodloužit pomocí Vouty. Vouta se skládá z jedné prodlužovací destičky nebo prodlužovací destičky s přírubou.
K prodloužení
Vouta je definována jako prodloužení jedné Stabplatte. Vyberte tuto destičku v prvním řádku kategorie K prodloužení, začínající názvem Stab, a poté pokračujte výběrem Stabplatte. Poté vyberte referenční typ (Prvek ‚‘Destička nebo Pomocná rovina). Výběr referenčního typu ovlivňuje další řádek, ve kterém jsou zahrnuty pouze objekty vybraného typu v seznamu. Konečný referenční objekt určuje geometrii destičky Vouty.
Destička
Další kategorie definuje přidanou destičku - samotnou Voutu.
Po definování materiálu a tloušťky destičky vyberte polohu vyztužení. Možnosti jsou Spodní, Horní a Oba. Pokud vyberete Oba, nastavíte stejné Voutenblechy na obou stranách, aniž byste museli definovat dvě komponenty se stejným nastavením.
Dalším bodem je Zarovnání destičky, kde definujete tvar Vouty. Možnosti jsou Paralelní a Nakloněná. Paralelní znamená, že Vouta má po celé délce stejnou výšku. U Nakloněné musíte definovat výšku Vouty na začátku a na konci zvlášť.
Pokud jste nastavili nakloněné zarovnání destičky, můžete uvést šířku a výšku Vouty v následujících dvou řádcích. Poté zadejte Hloubka prodlouženého Stabu, tj. výška konce Vouty, který je dále od spoje (a výška po celé délce, pokud jste nastavili ,paralelní' zarovnání destičky). Poslední rozměr je Referenční hloubka. V této vzdálenosti stojí hrana příruby kolmo k referenčnímu komponentárnímu okraji.
V posledním řádku kategorie Destička můžete vybrat flanšové hrany, tj. které hrany by měly být opatřeny flanšem. Jsou k dispozici čtyři možnosti: bez flanšů, Nakloněná (nebo Paralelní – podle zvoleného zarovnání destičky), Zahloubení nebo Všechny.
Nakloněná (nebo Paralelní) znamená, že pouze hrana, která není sousedící s prodlouženým komponentem ani referencí, bude opatřena flanšem. Možnost Zahloubení vytváří flanš pouze na hranách, které sousedí s prodlouženým Stabem a referencí. Všechny znamená kombinaci Paralelní a Zahloubení, tj. tato možnost umisťuje flanše na všechny hrany Vouty.
Flanš
Pokud máte flanšovou hranu, můžete ji definovat v následující kategorii Flanš. Všechny flanše jsou vyrobeny ze stejného profilu a materiálu. Poloha flanšů je vybrána v kategorii Destička.
Svary

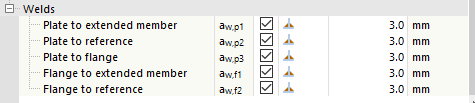

Ve všech případech, kdy nově vytvořená destička je v kontaktu s jinou destičkou, může být definován svar v kategorii Svary. Definice obsahuje zaškrtávací políčko, které určuje, zda má být svar použit, kombinační pole pro typ svaru a pro možnost Koutový svar tloušťku svaru.
