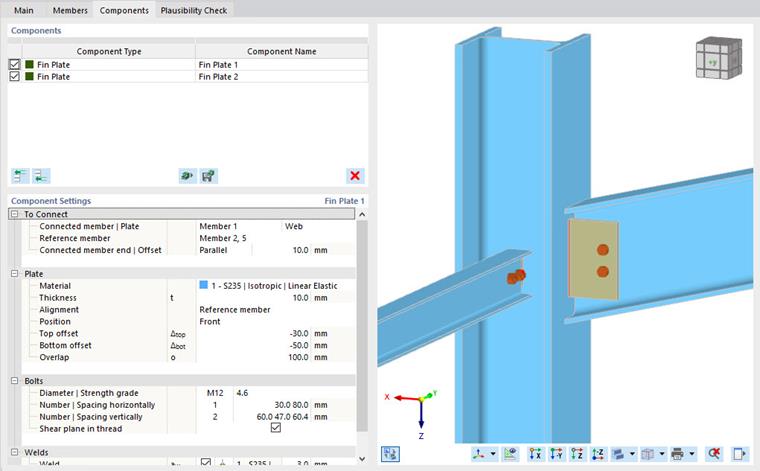

Las conexiones de chapa de soporte se utilizan generalmente para uniones articuladas. El componente Chapa de soporte conecta un componente estructural con un componente estructural de referencia mediante un grupo de tornillos y una placa de conexión.
A conectar

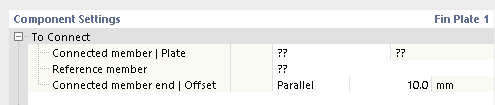

Como ya se ha mencionado, el componente Chapa de soporte conecta una barra. Selecciónela en la línea Barra conectada | Placa. Especifique también la placa de la barra a la que se atornilla el componente Chapa de soporte.
En el siguiente paso, seleccione el componente estructural de referencia que sirve como elemento de soporte.

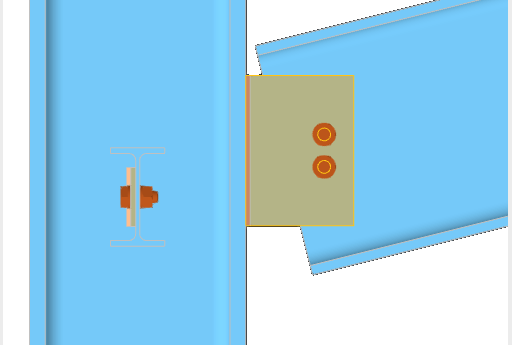

En la línea Extremo de barra conectado | Desviación, defina la configuración para la sección de la barra. El plano de corte puede ser paralelo a la barra de referencia o perpendicular al eje de la barra conectada.
La desviación especifica la distancia entre la superficie de la barra de referencia y la superficie de la barra conectada.
Placa

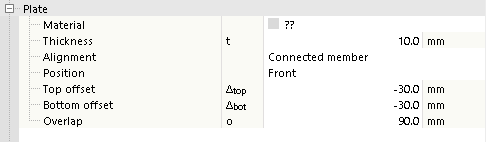

La siguiente categoría controla la definición de la chapa de soporte. Seleccione el material de la placa de los materiales definidos o cree un material nuevo. Luego, introduzca el espesor de la placa.

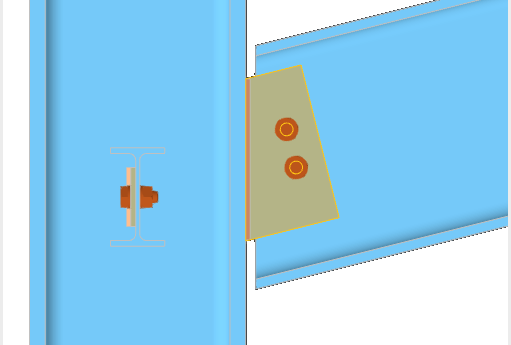

La placa se puede alinear con la barra conectada o con la barra de referencia. En ambos casos, la placa adopta la pendiente del componente estructural seleccionado.

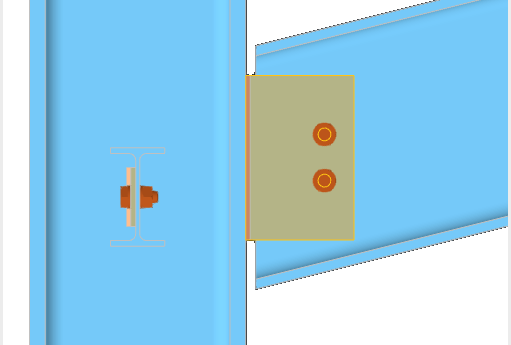

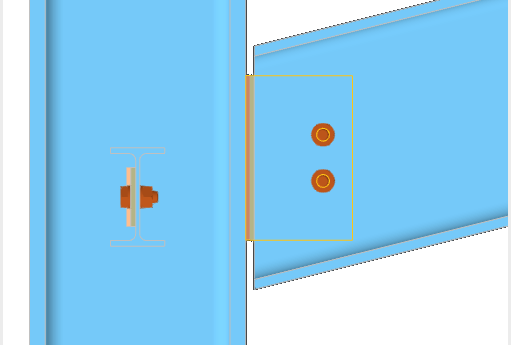

Hay dos opciones para la colocación de la chapa de soporte: Delante y Detrás.
La configuración se refiere a la posición relativa de la chapa de soporte y la placa de la barra conectada.
El tamaño de la chapa de soporte se deduce de las desviaciones superior e inferior, así como del solape de la chapa de soporte y el elemento conectado.
Tornillos
En esta categoría se gestionan las propiedades de los tornillos.
Defina el diámetro del tornillo y la clase de resistencia en la primera línea, seleccionando las entradas correspondientes de las listas.
En las dos líneas siguientes, puede definir la distancia de los tornillos en dirección horizontal y vertical. Las distancias al borde y al eje se introducen en la línea separadas por espacios. Las distancias de un subgrupo también se pueden introducir como una multiplicación (por ejemplo, 3*50). Las entradas faltantes se completan automáticamente de manera consistente con la geometría de la chapa de soporte.
Active la función Tornillos pretensados para considerar un pretensado. El factor de fuerza de pretensado y el coeficiente de fricción bajo el apoyo de la cabeza se definen en la Configuración del estado límite último.
Si la opción Rosca en el plano de cortante está activada, se considera la resistencia menor (área reducida) según la norma de diseño seleccionada para la comprobación a cortante.
Además, también puede desactivar tornillos individuales en la Lista de tornillos si desea crear un patrón de tornillos irregular.
Soldaduras
La última categoría controla las soldaduras entre la chapa de soporte y la barra de referencia. Asegúrese de que la casilla de verificación esté activada.
Si selecciona el área a la derecha de la casilla de verificación, se muestra una lista en la que puede seleccionar el tipo de soldadura. Están disponibles varios tipos de soldaduras de ángulo y soldaduras a tope. Si aplica una soldadura de ángulo, defina su espesor.
