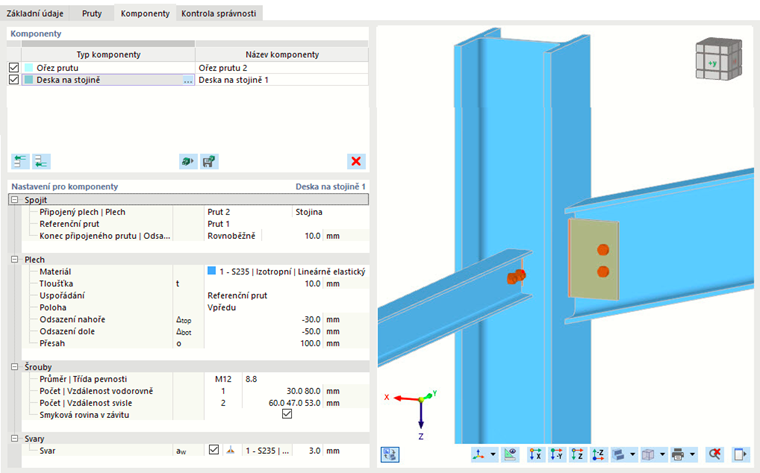

Deska na stojině se obvykle používají pro kloubové přípoje. Komponenta Deska na stojině spojuje jeden konstrukční díl s referenčním konstrukčním dílem pomocí skupiny šroubů a styčníkového plechu.
Připojit k

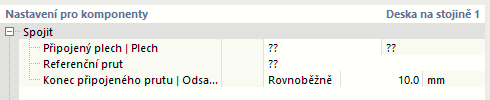

Jak již bylo zmíněno, komponenta Deska na stojině připojuje jeden prut. Vyberte jej v řádku Připojený prut | Plech. Dále určete styčníkový plech, ke kterému bude komponenta Deska na stojině přišroubována.
V dalším kroku vyberte referenční konstrukční díl, který slouží jako podpůrný konstrukční díl.

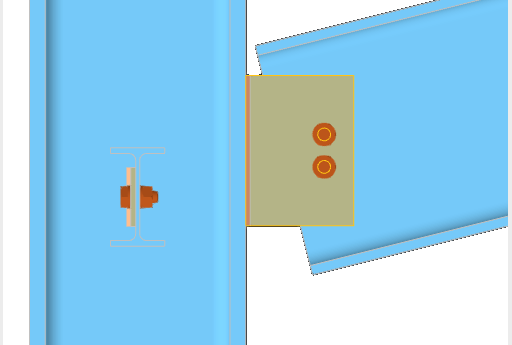

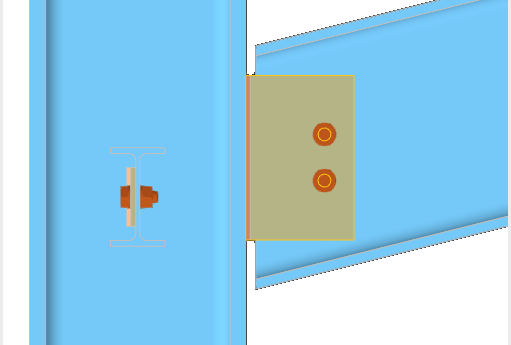

V řádku Připojený konec prutu | Odsazení nastavte vlastnosti pro řez prutu. Řezná rovina může být rovnoběžná s referenčním prutem nebo kolmá k ose připojeného prutu.
Odsazení udává vzdálenost mezi plochou referenčního prutu a plochou připojeného prutu.
Plech

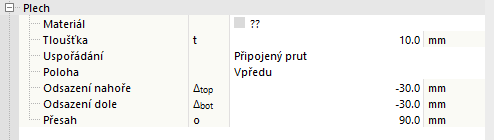

Následující kategorie řídí definici desky na stojině. Vyberte materiál plechu z definovaných materiálů nebo vytvořte nový materiál. Poté zadejte tloušťku plechu.

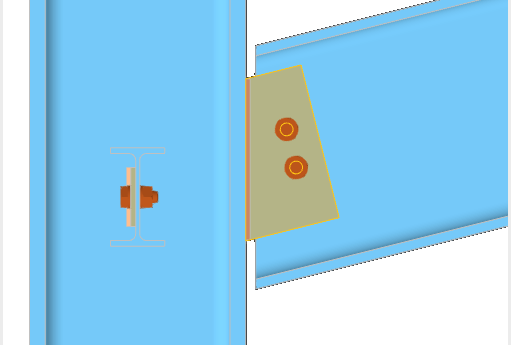

Plech může být zarovnán buď podle připojeného prutu, nebo podle referenčního prutu. V obou případech přebírá plech sklon vybraného konstrukčního dílu.

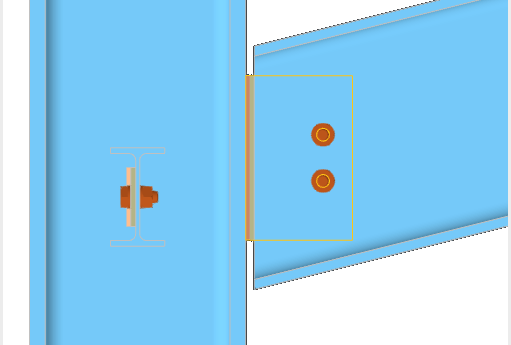

Existují dvě možnosti pro umístění desky na stojině: Přední a Zadní.
Nastavení se vztahuje k relativní poloze desky na stojině a styčníkového plechu připojeného prutu.
Velikost desky na stojině je odvozena z horního a dolního odsazení a z překrytí desky na stojině a připojeného prvku.
Šrouby
Tato kategorie spravuje vlastnosti šroubů.
.png)
V prvním řádku definujte průměr šroubu a třídu pevnosti výběrem příslušných položek ze seznamů.
V následujících dvou řádcích můžete definovat rozteč šroubů v horizontálním a vertikálním směru. Vzdálenosti od okraje a osové vzdálenosti se zadávají do řádku oddělené mezerami. Rozteče v podskupině lze také zadat jako násobek (např. 3*50). Chybějící údaje budou automaticky doplněny v souladu s geometrií desky na stojině.
Aktivujte funkci Předepjaté šrouby pro zohlednění předpětí. Součinitel předpínací síly a součinitel tření pod hlavou šroubu jsou definovány v Konfigurace mezního stavu únosnosti.
Pokud je aktivována možnost Závit ve smykové rovině, je pro posouzení na střih zohledněna nižší pevnost (redukovaná plocha) dle vybrané návrhové normy.
Dále můžete v Seznamu šroubů deaktivovat jednotlivé šrouby, pokud chcete provést nepravidelné uspořádání šroubů.
Svary
Poslední kategorie řídí svary mezi deskou na stojině a referenčním prutem. Ujistěte se, že je zaškrtávací políčko aktivováno.
Pokud vyberete oblast napravo od zaškrtávacího políčka, zobrazí se seznam, ze kterého můžete vybrat typ svaru. K dispozici je několik typů koutových svarů a tupých svarů. Pokud použijete koutový svar, definujte jeho tloušťku.
