Les assemblages de plaque de connexion sont généralement utilisés pour les assemblages articulés. Le composant Plaque de connexion relie un élément structurel à un élément structurel de référence à l'aide d'un groupe de boulons et d'une plaque de connexion.
À assembler

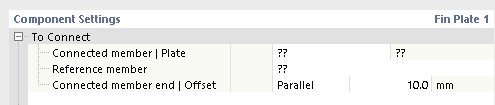

Comme mentionné précédemment, le composant Plaque de connexion assemble une barre. Sélectionnez-la dans la ligne Barre attachée | Plaque. Spécifiez également la plaque de barre à laquelle le composant Plaque de connexion est boulonné.
À l'étape suivante, sélectionnez l'élément structurel de référence qui sert de support.

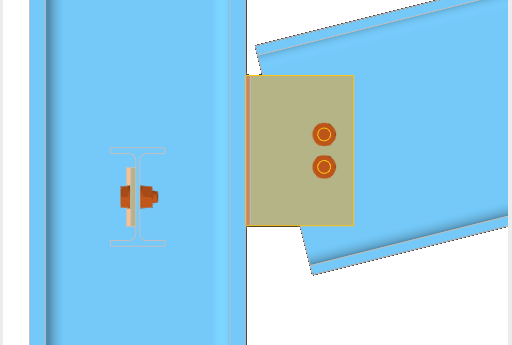

Définissez les paramètres de la section de barre dans la ligne Extrémité de barre attachée | Décalage. Le plan de coupe peut être parallèle à la barre de référence ou perpendiculaire à l'axe de la barre attachée.
Le décalage spécifie la distance entre la face de la barre de référence et la face de la barre attachée.
Plaque

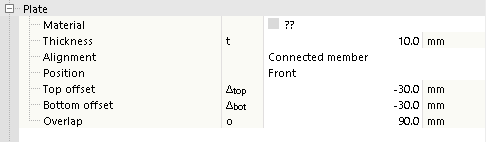

La catégorie suivante gère la définition de la plaque de connexion. Sélectionnez le matériau de la plaque dans la liste des matériaux définis ou créez-en un nouveau. Saisissez ensuite l'épaisseur de la plaque.
La plaque peut être alignée sur la barre attachée ou sur la barre de référence. Dans les deux cas, la plaque adopte la pente de l'élément structurel sélectionné.

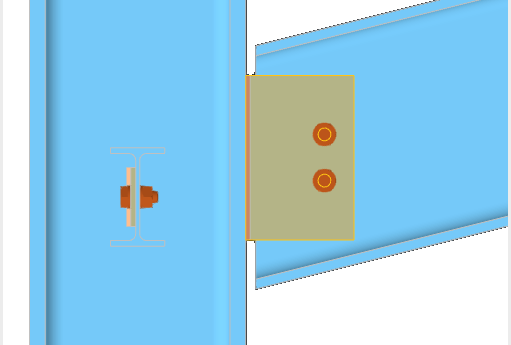

Il existe deux options pour le placement de la plaque de connexion : Avant et Arrière.
Le paramètre se réfère à la position relative de la plaque de connexion et de la plaque de barre attachée.
La taille de la plaque de connexion est dérivée des décalages supérieur et inférieur ainsi que du recouvrement de la plaque de connexion et de l'élément connecté.
Boulons
Cette catégorie gère les propriétés des boulons.
Définissez le diamètre de boulon et la classe de rigidité dans la première ligne en sélectionnant les entrées correspondantes dans les listes.
Dans les deux lignes suivantes, vous pouvez définir l'espacement des boulons dans les directions horizontale et verticale. Les distances au bord et les entraxes sont saisis dans la ligne, séparés par des espaces. Les espacements d'un sous-groupe peuvent également être saisis sous forme de multiplication (par exemple 3*50). Les entrées manquantes sont automatiquement complétées de manière cohérente avec la géométrie de la plaque de connexion.
Activez la fonction Boulons précontraints pour prendre en compte une précontrainte. Le facteur de force de précontrainte et le coefficient de friction sous la tête d'appui sont définis dans la Configuration pour l’ELU.
Si l'option Filetage dans le plan de cisaillement est activée, la résistance réduite (section réduite) est prise en compte pour la vérification au cisaillement selon la norme de calcul sélectionnée.
De plus, vous pouvez également désactiver des boulons individuels dans la Liste de boulons si vous souhaitez créer un motif de boulons irrégulier.
Soudures
La dernière catégorie gère les soudures entre la plaque de connexion et la barre de référence. Assurez-vous que la case à cocher est activée.
Lorsque vous sélectionnez la zone à droite de la case à cocher, une liste s'affiche dans laquelle vous pouvez sélectionner le type de soudure. Plusieurs types de soudures d'angle et de soudures bout à bout sont disponibles. Si vous appliquez une soudure d'angle, définissez son épaisseur.
