Fahnenblech

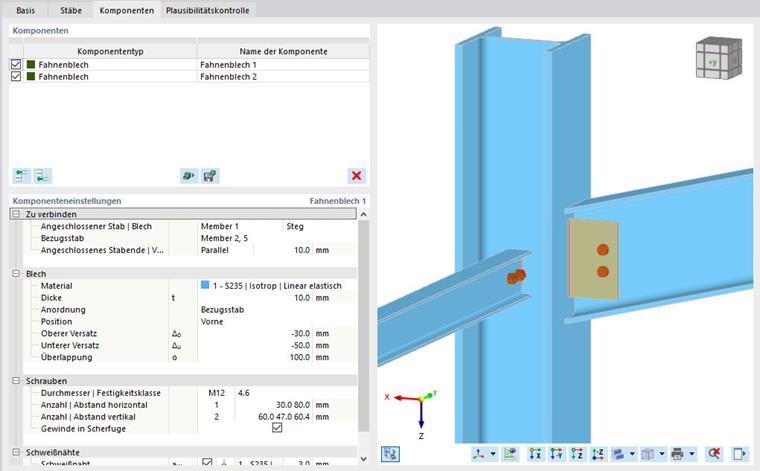

Fahnenblech-Verbindungen werden in der Regel für gelenkige Anschlüsse verwendet. Die Komponente Fahnenblech verbindet ein Bauteil mit einem Referenzbauteil mithilfe einer Schraubengruppe und einer Verbindungsplatte.

Zu verbinden

Wie bereits erwähnt, schließt die Fahnenblech-Komponente einen Stab an. Wählen Sie es in der Zeile Angeschlossener Stab | Blech aus. Geben Sie außerdem die Stabplatte an, an dem die Fahnenblech-Komponente verschraubt wird.

Im nächsten Schritt wählen Sie das Referenzbauteil aus, das als Stützbauteil dient.

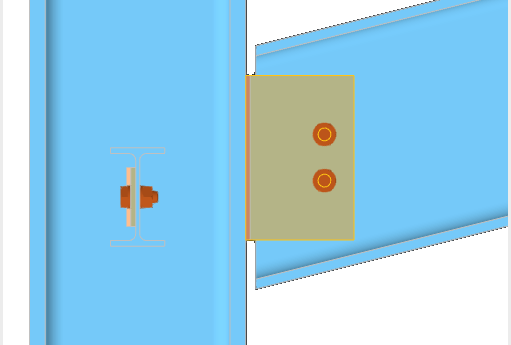

Legen Sie in der Zeile Angeschlossenes Stabende | Versatz die Einstellungen für den Stabschnitt fest. Die Schnittebene kann parallel zum Bezugsstab oder senkrecht zur Achse des angeschlossenen Stabes sein.

Der Versatz gibt den Abstand zwischen der Fläche des Bezugsstabes und der Fläche des angeschlossenen Stabes an.

Info

Um mehrere Träger, die in demselben Knoten enden, mit jeweils einem Fahnenblech zu verbinden, müssen weitere Komponenten verwendet werden (z. B. eine separate Komponente für jedes verbundene Bauteil).

Blech

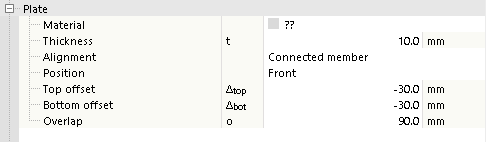

Die nachfolgende Kategorie steuert die Definition des Fahnenblechs. Wählen Sie das Plattenmaterial aus den definierten Materialien aus oder erstellen Sie ein neues Material. Geben Sie dann die Dicke des Blechs ein.

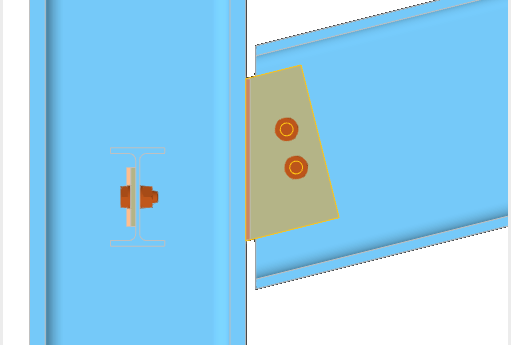

Das Blech kann entweder am angeschlossenen Stab oder am Bezugsstab ausgerichtet werden. In beiden Fällen übernimmt das Blech die Neigung des ausgewählten Bauteils.

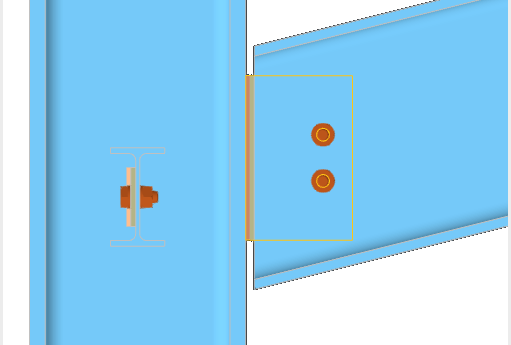

Es gibt zwei Optionen für die Platzierung des Fahnenblechs: Vorne und Hinten.

Die Einstellung bezieht sich auf die relative Position des Fahnenblechs und der angeschlossenen Stabplatte.

Die Größe des Fahnenblechs wird aus den oberen und unteren Versätzen sowie aus der Überlappung des Fahnenblechs und des verbundenen Elements abgeleitet.

Schrauben

In dieser Kategorie werden die Eigenschaften der Schrauben verwaltet.

Legen Sie den Schraubendurchmesser und die Festigkeitsklasse in der ersten Zeile fest, indem Sie die entsprechenden Einträge aus den Listen auswählen.

In den nächsten beiden Zeilen können Sie den Abstand der Schrauben in horizontaler und vertikaler Richtung definieren. Die Rand- und Achsabstände werden mit Leerzeichen getrennt in die Zeile eingegeben. Fehlende Eingaben werden automatisch konsistent zur Geometrie der Stirnplatte vervollständigt.

Aktivieren Sie die Funktion Vorgespannte Schrauben um eine Vorspannung zu berücksichtigen. Der Vorspannkraftfaktor und der Reibwert unter der Kopfauflage wird in der Tragfähigkeitskonfiguration definiert.

Wenn die Option Gewinde in Scherfuge aktiviert ist, wird die geringere Festigkeit (reduzierte Fläche) gemäß der ausgewählten Bemessungsnorm für die Schubnachweis berücksichtigt.

Darüber hinaus können Sie in der Schraubenliste auch einzelne Schrauben deaktivieren, falls Sie ein unregelmäßiges Schraubenmuster ausführen wollen.

Schweißnähte

Die letzte Kategorie steuert die Schweißnähte zwischen dem Fahnenblech und dem Bezugsstab. Stellen Sie sicher, dass das Kontrollkästchen aktiviert ist.

Wenn Sie den Bereich rechts neben dem Kontrollkästchen auswählen, wird eine Liste angezeigt, aus der Sie die Art der Schweißnaht auswählen können. Es stehen mehrere Arten von Kehlnähten und Stumpfnähten zur Verfügung. Wenn Sie eine Kehlnaht anwenden, legen Sie deren Dicke fest.
