Piastra d'anima

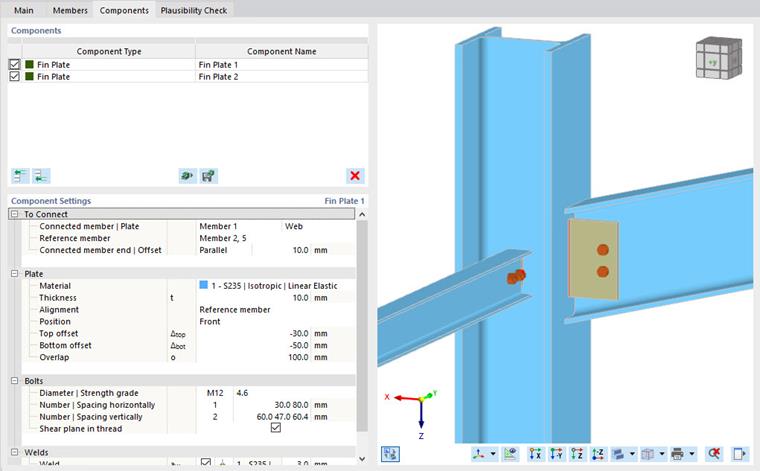

Le connessioni a piastra d'anima vengono generalmente utilizzate per i giunti incernierati. Il componente Piastra d'anima collega un'asta ad un'asta di riferimento tramite un gruppo di bulloni e una piastra di collegamento.

Da collegare

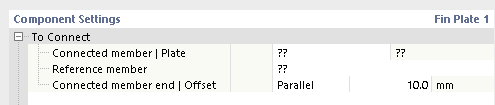

Come già accennato, il componente piastra d'anima collega un'asta. Selezionarla nella riga Asta collegata | Lamiera. Specificare inoltre la piastra dell'asta a cui è imbullonato il componente piastra d'anima.

Nella fase successiva, selezionare il componente strutturale di riferimento che funge da supporto.

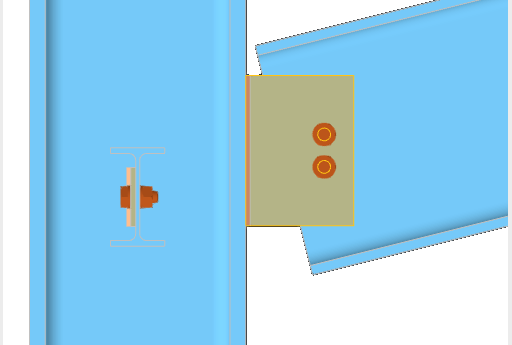

Nella riga Estremità asta collegata | Offset, definire le impostazioni per la sezione dell'asta. Il piano di taglio può essere parallelo all'asta di riferimento o perpendicolare all'asse dell'asta collegata.

L'offset indica la distanza tra la superficie dell'asta di riferimento e la superficie dell'asta collegata.

Informazione

Per collegare più travi che terminano nello stesso nodo, ciascuna con una piastra d'anima, è necessario utilizzare componenti aggiuntivi (ad esempio, un componente separato per ogni componente strutturale collegato).

Lamiera

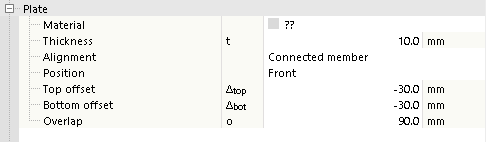

La categoria seguente controlla la definizione della piastra d'anima. Selezionare il materiale della piastra tra i materiali definiti o crearne uno nuovo. Quindi, inserire lo spessore della lamiera.

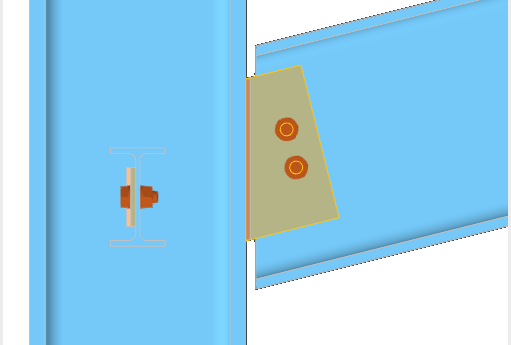

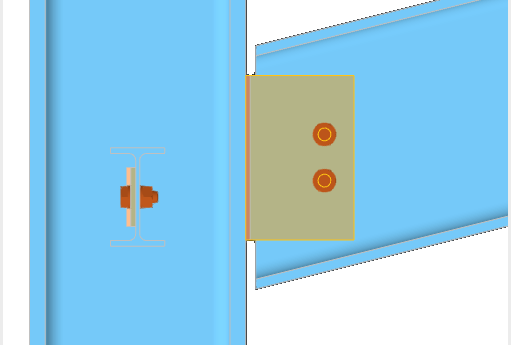

La lamiera può essere allineata all'asta collegata o all'asta di riferimento. In entrambi i casi, la lamiera adotta l'inclinazione del componente strutturale selezionato.

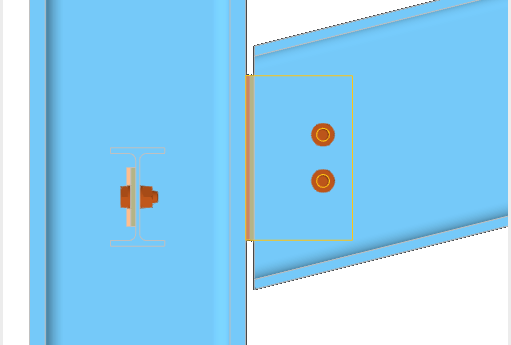

Esistono due opzioni per il posizionamento della piastra d'anima: Davanti e Dietro.

L'impostazione si riferisce alla posizione relativa della piastra d'anima e della piastra dell'asta collegata.

La dimensione della piastra d'anima deriva dagli offset superiore e inferiore e dalla sovrapposizione tra la piastra d'anima e l'elemento collegato.

Bulloni

In questa categoria vengono gestite le proprietà dei bulloni.

Definire il diametro del bullone e la classe di resistenza nella prima riga, selezionando le voci corrispondenti dagli elenchi.

Nelle due righe successive è possibile definire la spaziatura dei bulloni in direzione orizzontale e verticale. Le distanze dai bordi e interassiali devono essere inserite nella riga separate da spazi. Le spaziature di un sottogruppo possono anche essere inserite come moltiplicazione (es. 3*50). I dati mancanti vengono completati automaticamente in modo coerente con la geometria della piastra d'anima.

Suggerimento

Utilizzare la variabile x nell'immissione della spaziatura dei bulloni se si desidera che questa distanza sia determinata dal programma in base alle altre indicazioni.

Attivare la funzione Bulloni pre-serrati per considerare una pre-tensione. Il fattore di forza di pre-tensione e il coefficiente di attrito sotto la testa sono definiti nella Configurazione SLU.

Se l'opzione Filetto nel piano di taglio è attivata, la minore resistenza (area ridotta) viene considerata per la verifica a taglio secondo la norma di progetto selezionata.

Inoltre, nella Lista bulloni è possibile disattivare singoli bulloni se si desidera realizzare una disposizione dei bulloni irregolare.

Saldature

L'ultima categoria controlla le saldature tra la piastra d'anima e l'asta di riferimento. Assicurarsi che la casella di controllo sia attivata.

Selezionando l'area a destra della casella di controllo, viene visualizzato un elenco da cui è possibile scegliere il tipo di saldatura. Sono disponibili diversi tipi di filetti di saldatura e saldature a piena penetrazione. Se si applica un cordone d'angolo, definirne lo spessore.
