Blacha na słupie

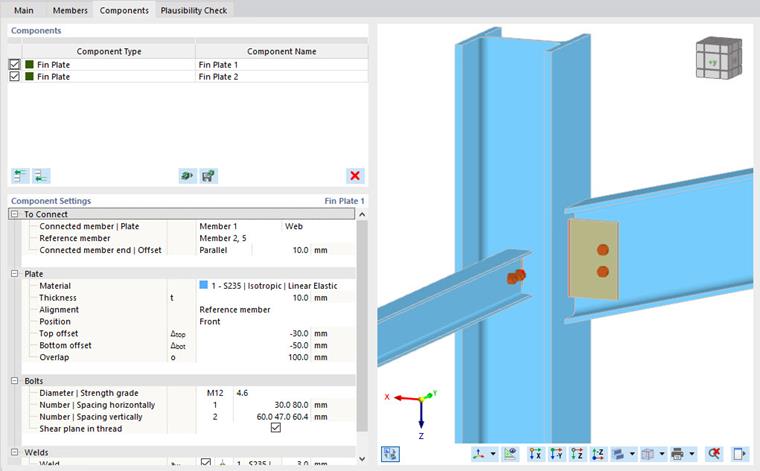

Połączenia blach fałdowych są zazwyczaj używane do złączy przegubowych. Komponent Blacha fałdowa łączy element z elementem referencyjnym za pomocą grupy śrub i płyty łączącej.

Do połączenia

Jak wspomniano wcześniej, element blachy fałdowej zamyka pręt. Wybierz go w wierszu Pręt połączony | Blacha. Ponadto określ płytę prętową, na której zostanie przymocowany element blachy fałdowej.

W następnym kroku wybierz element referencyjny, który będzie pełnił rolę elementu wspierającego.

Określ w wierszu Zakończenie pręta | Przesunięcie ustawienia dla odcinka pręta. Płaszczyzna cięcia może być równoległa do pręta odniesienia lub prostopadła do osi pręta połączonego.

Przesunięcie określa odległość między powierzchnią pręta odniesienia a powierzchnią pręta połączonego.

Informacje

Aby połączyć kilka belek kończących się w tym samym węźle z każdą za pomocą blachy fałdowej, należy użyć dodatkowych komponentów (np. osobnego komponentu dla każdego połączonego elementu).

Blacha

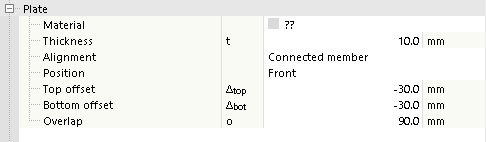

Poniższa kategoria kontroluje definicję blachy fałdowej. Wybierz materiał płyty z zdefiniowanych materiałów lub stwórz nowy materiał. Następnie wprowadź grubość blachy.

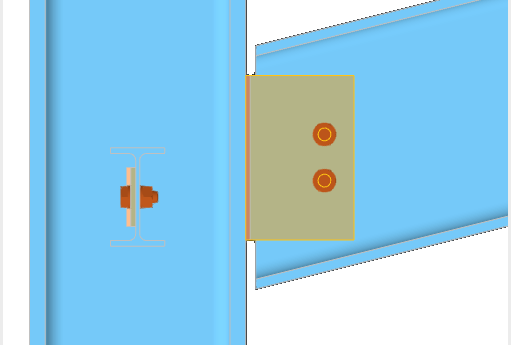

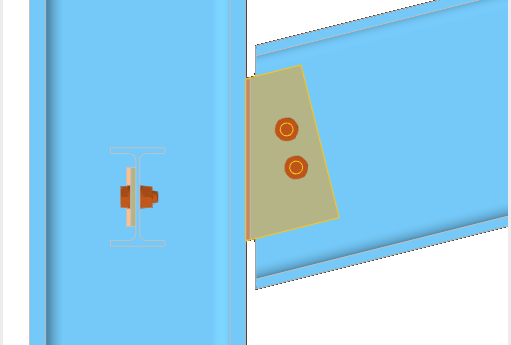

Blacha może być wyrównana względem pręta połączonego lub pręta odniesienia. W każdym przypadku blacha przejmuje nachylenie wybranego elementu.

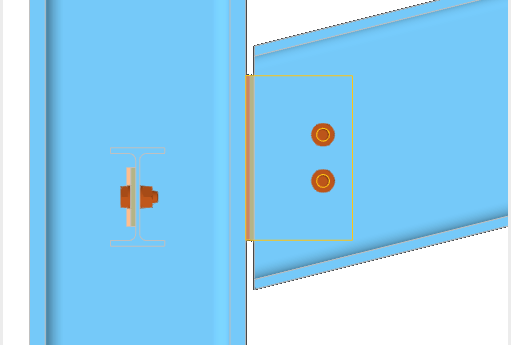

Istnieją dwie opcje umiejscowienia blachy fałdowej: Przód i Tył.

Ustawienie odnosi się do względnej pozycji blachy fałdowej i połączonej płyty prętowej.

Rozmiar blachy fałdowej jest wyprowadzany z górnych i dolnych przesunięć oraz z zakładki blachy fałdowej i elementu połączonego.

Śruby

W tej kategorii zarządza się właściwościami śrub.

Określ średnicę śruby i klasę wytrzymałości w pierwszym wierszu, wybierając odpowiednie wpisy z list.

W następnych dwóch wierszach można określić rozstaw śrub w kierunku poziomym i pionowym. Odległości brzegowe i osiowe są wprowadzane w wierszu oddzielone spacjami. Brakujące dane są automatycznie uzupełniane zgodnie z geometrią płyty czołowej.

Aktywuj funkcję Śruby wstępnie naprężone, aby uwzględnić napięcie wstępne. Współczynnik siły naprężającej oraz współczynnik tarcia pod kontaktowym obszarem są zdefiniowane w Konfiguracja nośności.

Jeśli opcja Gwint w strefie ścinania zostanie aktywowana, zostanie uwzględniona mniejsza wytrzymałość (zredukowana powierzchnia) zgodnie z wybraną normą projektową do dowodu na ścinanie.

Ponadto w Liście śrub można również wyłączyć pojedyncze śruby, jeśli zamierzasz wykonać nieregularny wzór śrub.

Spoiny

Ostatnia kategoria zarządza spoinami między blachą fałdową a prętem odniesienia. Upewnij się, że pole wyboru jest zaznaczone.

Jeśli wybierzesz obszar po prawej stronie pola wyboru, pojawi się lista, z której można wybrać rodzaj spoiny. Dostępnych jest kilka rodzajów spoin czołowych i pachwinowych. Jeśli stosujesz spoinę pachwinową, określ jej grubość.
