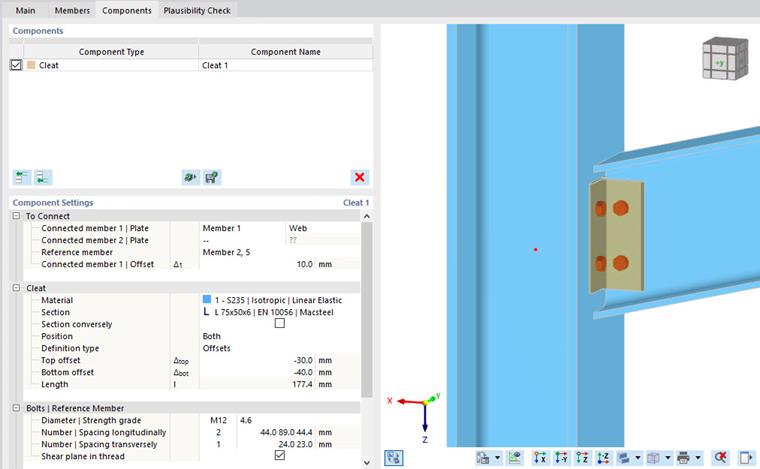

Il componente Squadretta collega una lamiera a una lamiera di riferimento. Molto spesso, una connessione con squadretta è utilizzata per articolazioni. È anche possibile collegare una seconda lamiera all'interno di questo componente.
Da collegare

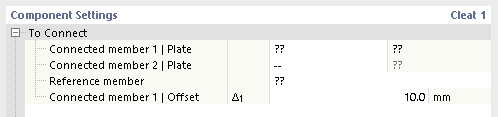

La prima categoria delle impostazioni del componente gestisce la definizione delle aste collegate e dell'asta di riferimento.
Definire la prima asta da collegare nella riga Asta collegata 1 | Lamiera. La seconda asta collegata è opzionale
Specificare la piastra dell'asta a cui è fissata la squadretta.
Successivamente, selezionare l'asta di riferimento. La sua lamiera viene riconosciuta automaticamente.
Nelle righe Offset, è possibile definire la distanza tra la superficie dell'elemento collegato e l'elemento di riferimento.
Squadretta
La categoria seguente controlla la definizione dell'angolare, a partire dal materiale e dalla sezione. Se sono state definite due aste collegate, è possibile definire i parametri separatamente.

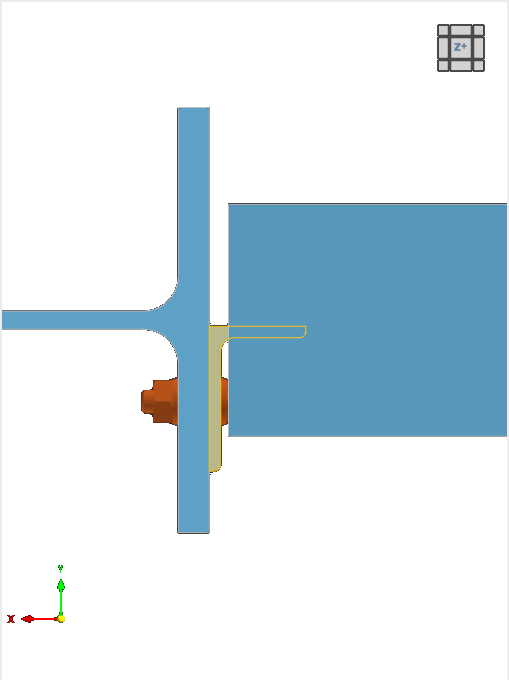

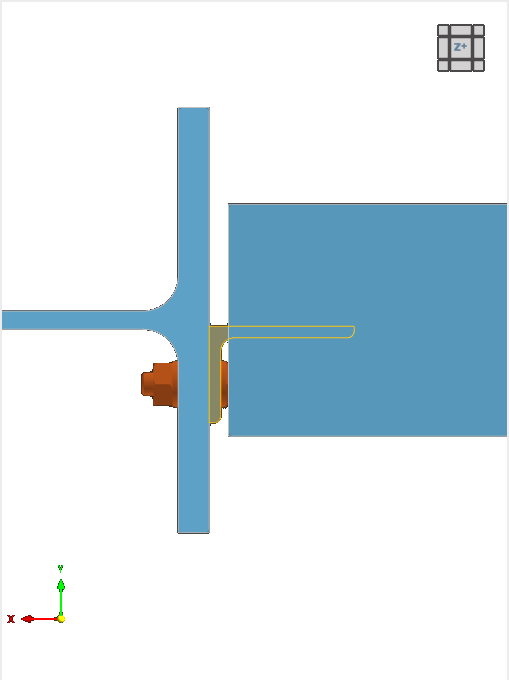

Se la casella di controllo Sezione invertita è deselezionata, la squadretta è posizionata in modo che il suo asse della sezione sia perpendicolare all'asta di riferimento. Se questa opzione è selezionata, l'asse è parallelo all'asta di riferimento.

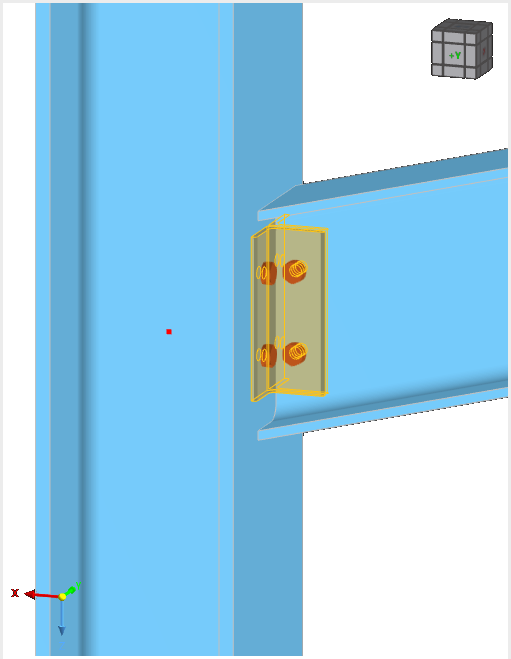

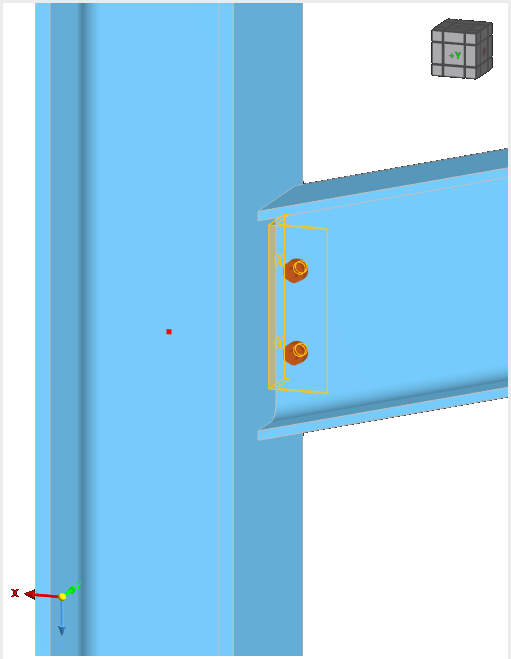

La Posizione si riferisce al posizionamento degli angolari rispetto alla lamiera collegata: Lato Anteriore, Posteriore o Entrambi i lati della lamiera.
È possibile definire la dimensione dell'angolare tramite Offset o tramite Lunghezza e posizione. Selezionare l'opzione appropriata dall'elenco.

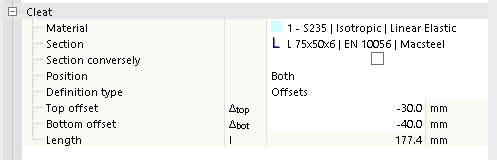

Se la dimensione è definita tramite Offset, viene derivata dalle distanze superiore e inferiore rispetto ai bordi dell'asta, che è possibile specificare. È possibile verificare la lunghezza nell'ultima riga, ma non modificarla.

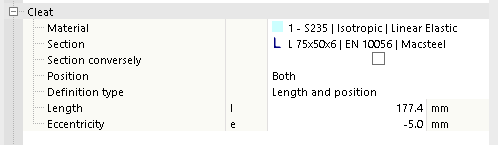

Se si seleziona l'opzione Lunghezza e posizione, è possibile inserire direttamente la dimensione. È possibile modificare la posizione definendo un'eccentricità misurata dal punto medio dell'asta collegata al punto medio della squadretta.
Bulloni
Ogni squadretta ha due gruppi di bulloni – uno per l'elemento di riferimento e uno per l'elemento collegato. Le ultime categorie gestiscono le proprietà di questi bulloni.
Definire il diametro del bullone e la classe di bullone nella prima riga selezionando le voci appropriate dagli elenchi.
Nelle due righe successive, è possibile definire la spaziatura dei bulloni in direzione orizzontale e verticale. Le distanze dal bordo e le spaziature centrali sono inserite nella riga separate da spazi. Le spaziature di un sottogruppo possono anche essere inserite come moltiplicazione (ad esempio, 3*50). Le immissioni mancanti sono completate automaticamente in modo coerente con la geometria della squadretta.
Attivare la funzione Bulloni pre-sollecitati per considerare una precarica. Il fattore di forza di precarico e il coefficiente di attrito sotto l'appoggio della testa sono definiti nella Configurazione SLU.
Se l'opzione Filetto nel piano di taglio è attivata, la resistenza inferiore (area ridotta) secondo la norma di progetto selezionata è considerata per la verifica a taglio.
