Die Komponente Stegwinkel verbindet ein Blech mit einem Referenzblech. Am häufigsten wird eine Stegwinkelverbindung für gelenkige Verbindungen verwendet. Es ist auch möglich, ein zweites Blech innerhalb dieser Komponente zu verbinden.

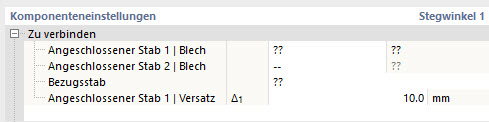

Zu verbinden

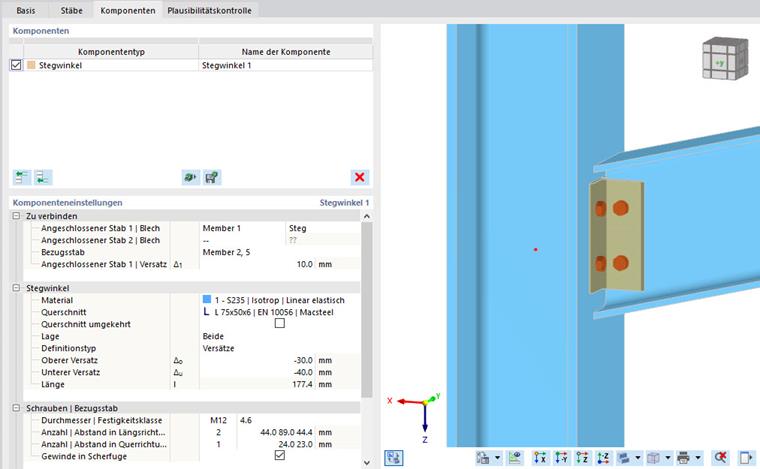

Die erste Kategorie der Komponenteneinstellungen verwaltet die Definition der angeschlossenen Stäbe und des Bezugsstabes.
Definieren Sie in der Zeile Angeschlossenen Stab 1 | Blech den anzuschließenden Stab. Der zweite angeschlossene Stab ist optional
Geben Sie die Stabplatte an, an der der Stegwinkel angebracht wird.
Wählen Sie als Nächstes den Bezugsstab aus. Sein Blech wird automatisch erkannt.
In den Zeilen Versatz können Sie den Abstand zwischen der Fläche des verbundenen Bauteils und dem Referenzbauteil definieren.

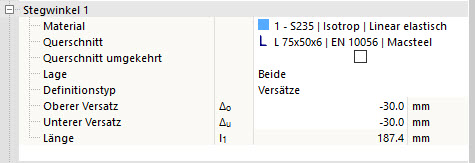

Stegwinkel
Die nachfolgende Kategorie steuert die Definition des Winkels, beginnend mit dem Material und dem Querschnitt. Wenn Sie zwei verbundene Bauteile festgelegt haben, können Sie die Parameter separat definieren.

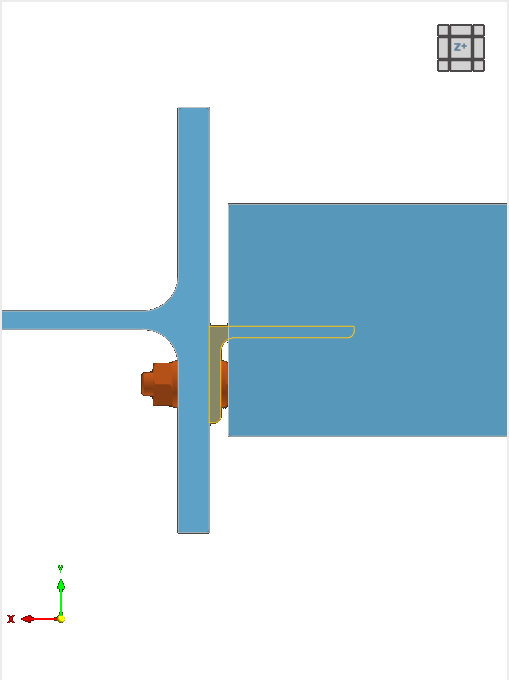

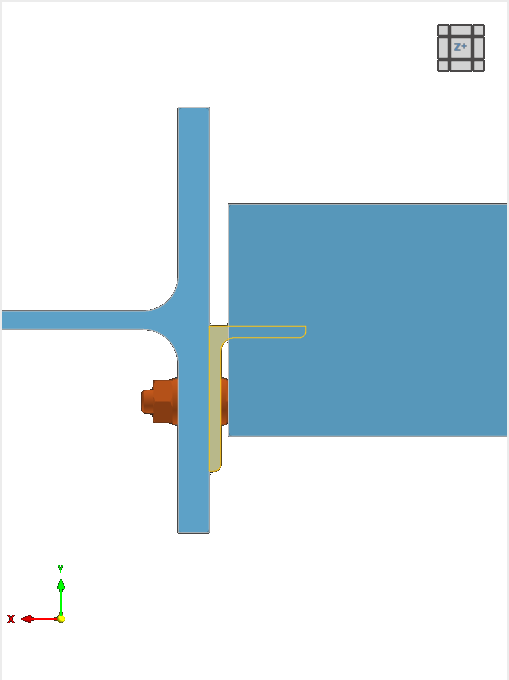

Wenn das Kontrollkästchen Querschnitt umgekehrt deaktiviert ist, wird der Stegwinkel so platziert, dass seine Querschnittsachse senkrecht zum Bezugsstab steht. Wenn diese Option ausgewählt ist, verläuft die Achse parallel zum Bezugsstab.

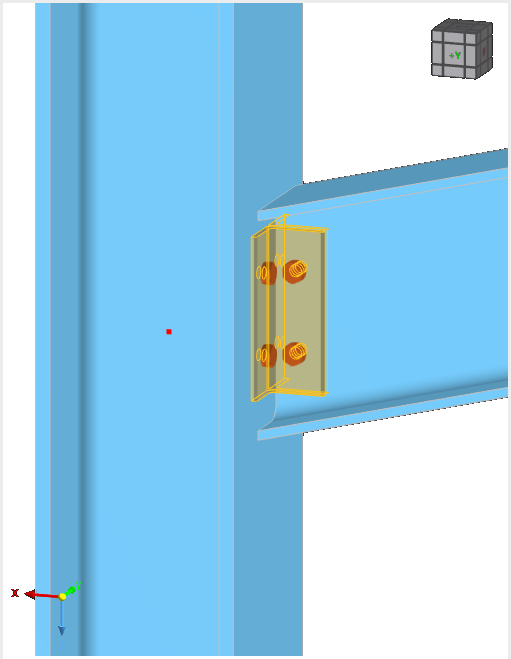

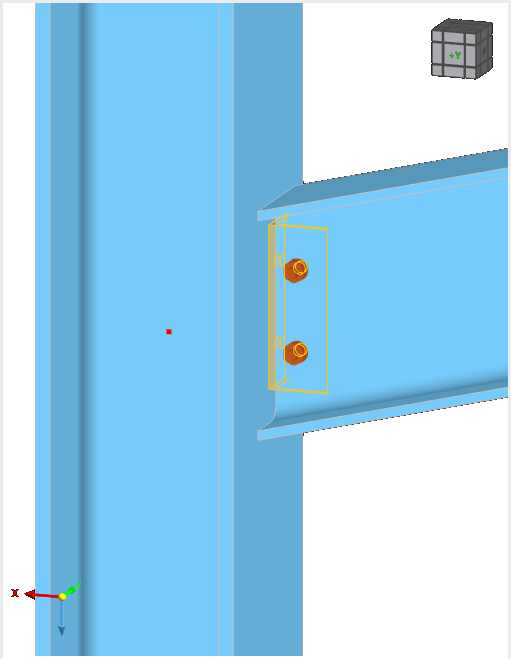

Die Lage bezieht sich auf die Platzierung der Winkel in Bezug auf das verbundene Blech: Vorderseite, Rückseite oder Beide Seiten des Blechs.

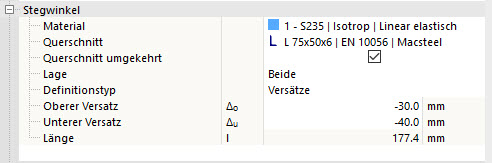

Sie können die Größe des Winkel entweder über Versätze oder über Länge und Lage definieren. Wählen Sie die entsprechende Option aus der Liste aus.
Wenn Sie die Größe über Versätze definieren, wird sie aus den oberen und unteren Abständen zu den Stabkanten abgeleitet, die Sie festlegen können. Sie können die Länge in der letzten Zeile überprüfen, aber nicht ändern.

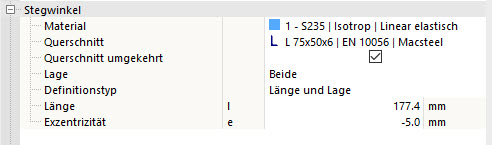

Wenn Sie die Option Länge und Lage auswählen, können Sie die Größe direkt eingeben. Sie können die Position ändern, indem Sie eine Exzentrizität definieren, die vom Mittelpunkt des angeschlossenen Stabes zum Mittelpunkt des Stegwinkels gemessen wird.
Schrauben
Jeder Stegwinkel hat zwei Schraubengruppen – eine für das Referenzbauteil und eine für das verbundene Bauteil. Die letzten Kategorien verwalten die Eigenschaften dieser Schrauben.
Definieren Sie den Schrauben-Durchmesser und die Schraubenklasse in der ersten Zeile, indem Sie die entsprechenden Einträge aus den Listen auswählen.
In den nächsten beiden Zeilen können Sie den Abstand der Schrauben in horizontaler und vertikaler Richtung definieren. Die Rand- und Achsabstände werden mit Leerzeichen getrennt in die Zeile eingegeben. Fehlende Eingaben werden automatisch konsistent zur Geometrie der Stirnplatte vervollständigt.
Aktivieren Sie die Funktion Vorgespannte Schrauben um eine Vorspannung zu berücksichtigen. Der Vorspannkraftfaktor und der Reibwert unter der Kopfauflage wird in der Tragfähigkeitskonfiguration definiert.
Wenn die Option Gewinde in Scherfuge aktiviert ist, wird die geringere Festigkeit (reduzierte Fläche) gemäß der ausgewählten Bemessungsnorm für die Schubnachweis berücksichtigt.
