Úhelník stojiny

Komponenta Úhelník stojiny připojuje plech k referenčnímu plechu. Nejčastěji se spoj s úhelníkem stojiny používá pro kloubové spoje. V rámci této komponenty je také možné připojit druhý plech.

Informace

Úhelníky stojiny lze také použít pro tuhé nebo polotuhé spoje pravoúhle připojených dílů, pokud jsou umístěny na obou pásnicích I-profilu a také na jeho stojině. Pro tento účel použijte několik komponent Úhelník stojiny ve stejném spoji.

K připojení

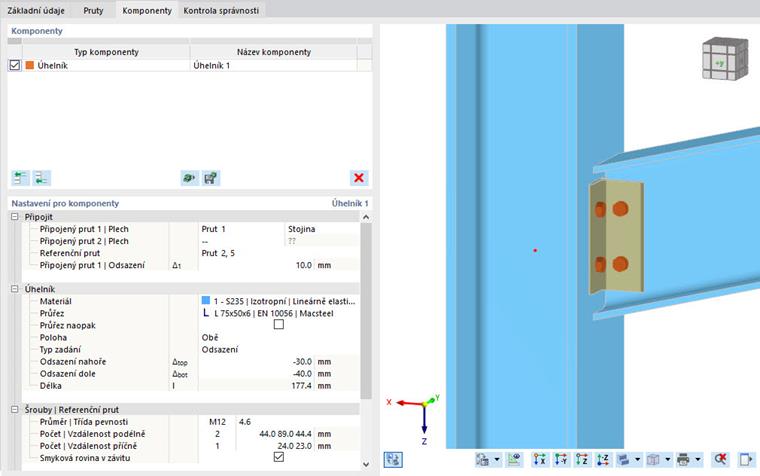

První kategorie nastavení komponenty spravuje definici připojených prutů a referenčního prutu.

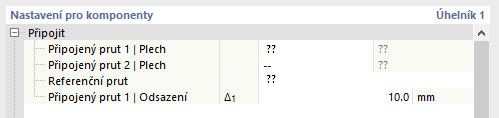

V řádku Připojený prut 1 | Plech definujte připojovaný prut. Druhý připojený prut je volitelný.

Zadejte plech prutu, ke kterému je úhelník stojiny připevněn.

Dále vyberte referenční prut. Jeho plech je rozpoznán automaticky.

V řádcích Odsazení můžete definovat vzdálenost mezi povrchem připojeného dílce a referenčního dílce.

Úhelník stojiny

Následující kategorie řídí definici úhelníku, počínaje materiálem a průřezem. Pokud jste zadali dva připojené dílce, můžete definovat parametry samostatně.

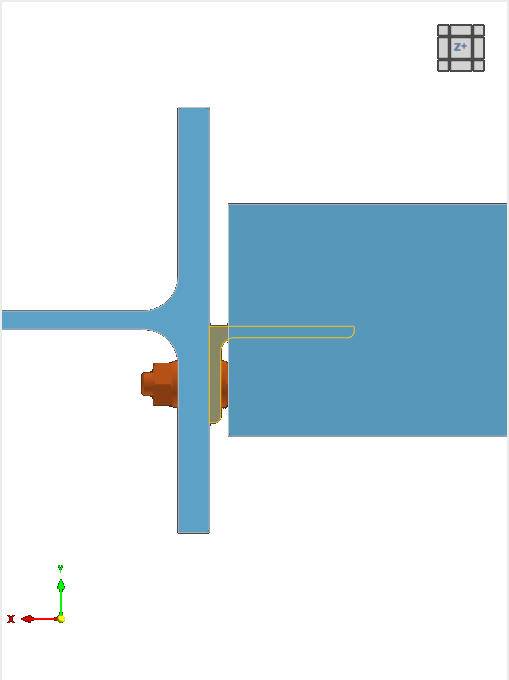

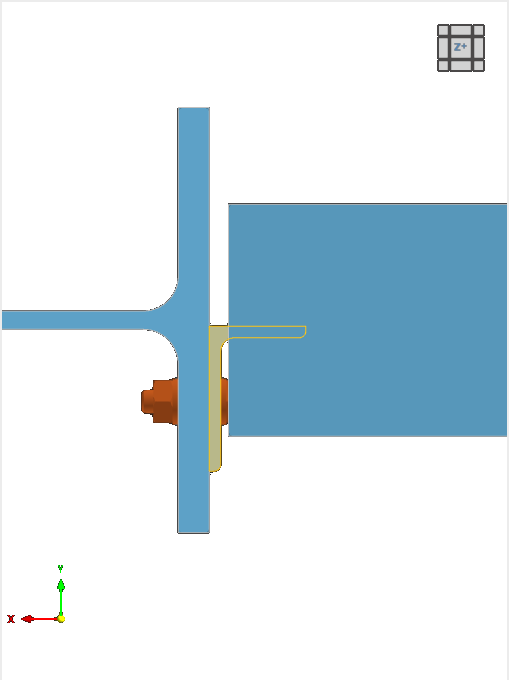

Pokud není zaškrtávací políčko Obrácený průřez zaškrtnuto, úhelník stojiny je umístěn tak, že jeho osa průřezu je kolmá k referenčnímu prutu. Pokud je tato možnost vybrána, osa je rovnoběžná s referenčním prutem.

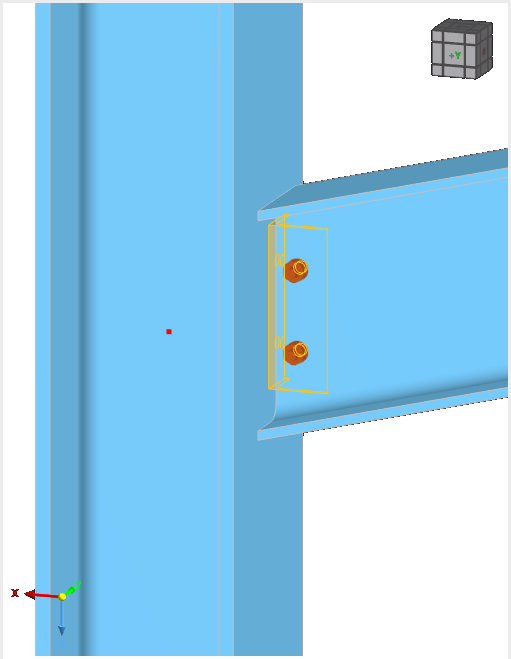

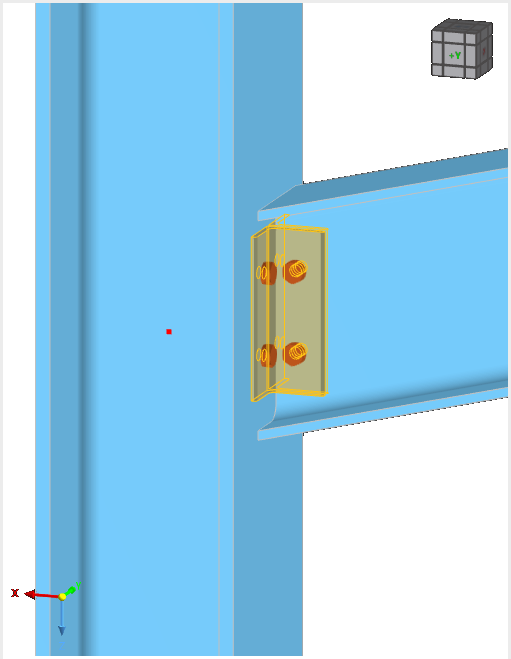

Poloha odkazuje na umístění úhelníků vzhledem k připojovanému plechu: Přední strana, Zadní nebo Obě strany plechu.

Velikost úhelníku můžete definovat buď pomocí Odsazení, nebo pomocí Délka a poloha. Vyberte příslušnou možnost ze seznamu.

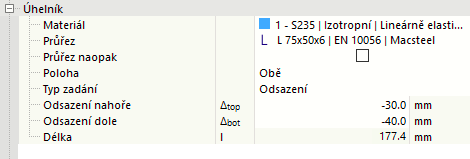

Pokud definujete velikost pomocí Odsazení, je odvozena z horní a dolní vzdálenosti od okrajů prutu, které můžete zadat. Délku můžete zkontrolovat v posledním řádku, ale nelze ji změnit.

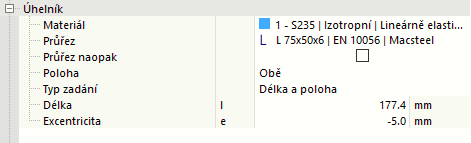

Pokud vyberete možnost Délka a poloha, můžete velikost zadat přímo. Polohu můžete změnit definováním excentricity měřené od středu připojeného prutu do středu úhelníku stojiny.

Šrouby

Každý úhelník stojiny má dvě skupiny šroubů – jednu pro referenční díl a jednu pro připojovaný díl. Poslední kategorie spravují vlastnosti těchto šroubů.

Definujte průměr šroubu a třídu šroubu v prvním řádku výběrem příslušných položek ze seznamů.

V dalších dvou řádcích můžete definovat rozteč šroubů v horizontálním a vertikálním směru. Vzdálenosti k okrajům a osové vzdálenosti se do řádku zadávají oddělené mezerami. Rozteče podskupiny lze také zadat jako násobení (např. 3*50). Chybějící položky jsou automaticky doplněny konzistentně s geometrií úhelníku stojiny.

Tip

Při zadávání roztečí šroubů použijte proměnnou x, pokud má být tato rozteč určena programem v závislosti na ostatních údajích.

Aktivujte funkci Předepjaté šrouby, abyste zohlednili předpětí. Faktor předpínací síly a součinitel tření pod hlavou šroubu jsou definovány v Konfigurace mezního stavu únosnosti.

Pokud je aktivní možnost Závit ve smykové rovině, je při posouzení na smyk zohledněna nižší pevnost (redukovaná plocha) podle zvolené návrhové normy.
