El componente Ángulo del alma conecta una placa con una placa de referencia. Con mayor frecuencia, se utiliza una conexión con ángulo del alma para uniones articuladas. También es posible conectar una segunda placa dentro de este componente.
A conectar

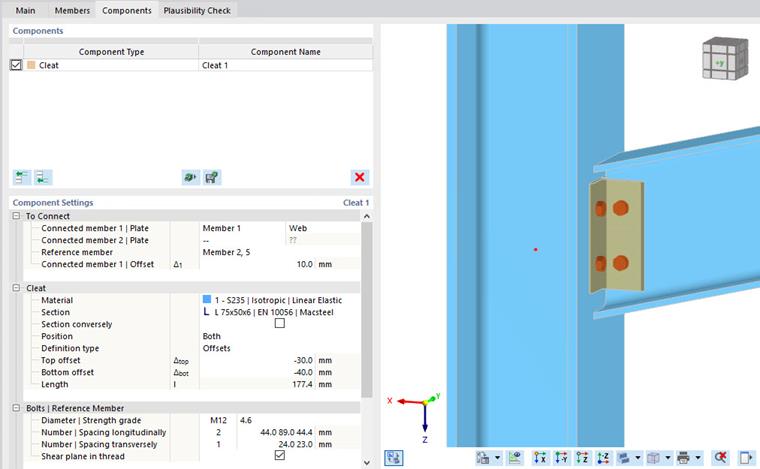

La primera categoría de la configuración del componente gestiona la definición de las barras conectadas y de la barra de referencia.

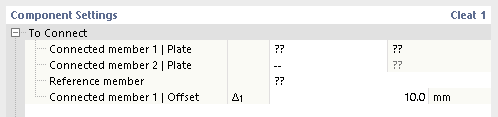

Defina en la línea Barra conectada 1 | Placa la barra a conectar. La segunda barra conectada es opcional.
Especifique la placa de la barra en la que se fijará el ángulo del alma.
A continuación, seleccione la barra de referencia. Su placa se reconoce automáticamente.
En las líneas Desviación, puede definir la distancia entre la superficie del componente conectado y el componente de referencia.
Ángulo del alma

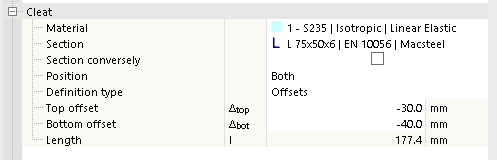

La siguiente categoría controla la definición del ángulo, comenzando con el material y la sección. Si ha definido dos componentes conectados, puede definir los parámetros por separado.

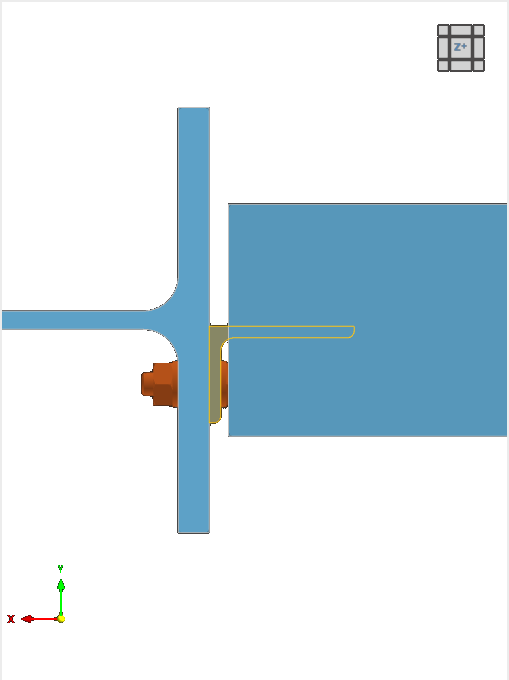

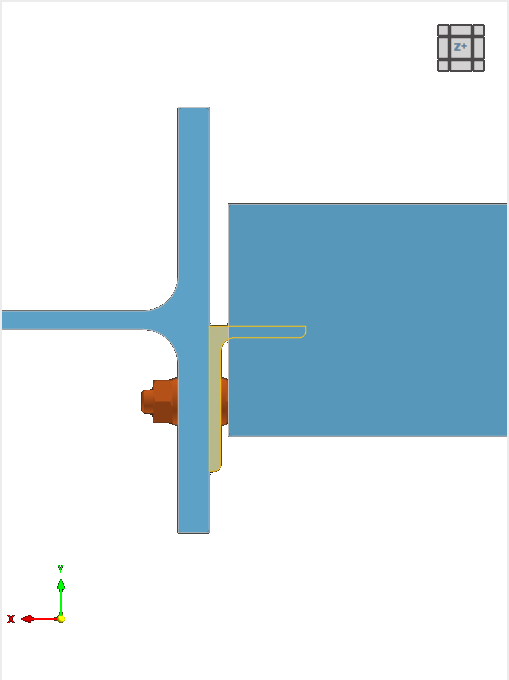

Si la casilla de verificación Sección invertida está desactivada, el ángulo del alma se coloca de modo que su eje de sección sea perpendicular a la barra de referencia. Si esta opción está seleccionada, el eje es paralelo a la barra de referencia.

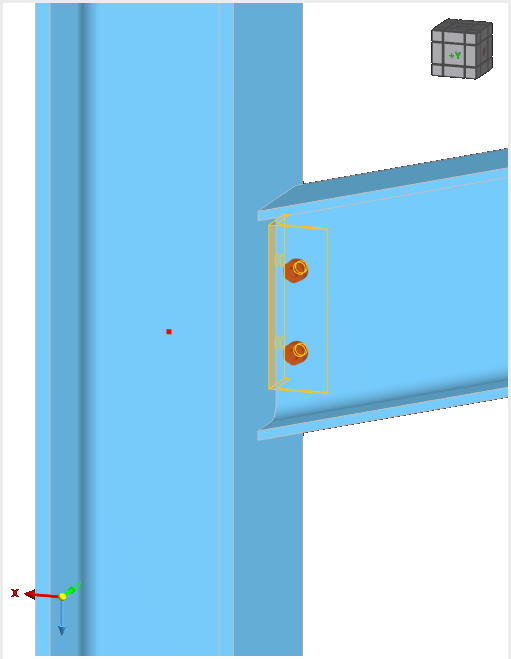

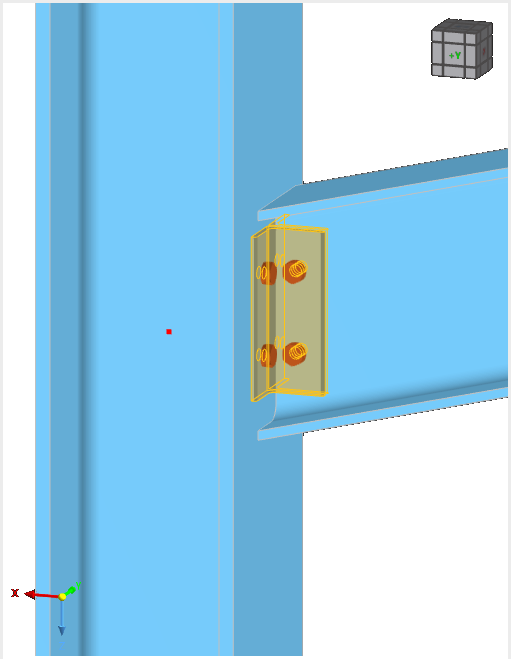

La Posición se refiere a la colocación de los ángulos con respecto a la placa conectada: lado Frontal, lado Trasera o Ambos lados de la placa.
Puede definir el tamaño del ángulo mediante Desviaciones o mediante Longitud y posición. Seleccione la opción correspondiente de la lista.
Si define el tamaño mediante Desviaciones, se deriva de las distancias superior e inferior a los bordes de la barra que puede especificar. Puede verificar la longitud en la última línea, pero no modificarla.

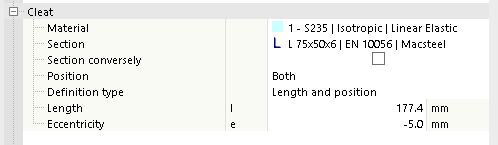

Si selecciona la opción Longitud y posición, puede introducir el tamaño directamente. Puede cambiar la posición definiendo una excentricidad, medida desde el punto central de la barra conectada al punto central del ángulo del alma.
Tornillos
Cada ángulo del alma tiene dos grupos de tornillos: uno para el componente de referencia y otro para el componente conectado. Las últimas categorías gestionan las propiedades de estos tornillos.
Defina el diámetro del tornillo y la clase de tornillo en la primera línea, seleccionando las entradas correspondientes de las listas.
En las dos líneas siguientes, puede definir la separación de los tornillos en dirección horizontal y vertical. Las distancias al borde y al eje se introducen en la línea separadas por espacios. Las distancias de un subgrupo también se pueden introducir como una multiplicación (por ejemplo, 3*50). Las entradas faltantes se completan automáticamente en consonancia con la geometría del ángulo del alma.
Active la función Tornillos pretensados para considerar una precarga. El factor de fuerza de pretensado y el coeficiente de fricción bajo la superficie de apoyo de la cabeza se definen en la Configuración de resistencia de cálculo.
Si la opción Rosca en el plano de cortante está activada, la menor resistencia (área reducida) se considera de acuerdo con la norma de diseño seleccionada para la comprobación a cortante.
