Le composant Cornière d’âme relie une tôle à une tôle de référence. Il est le plus souvent utilisé pour des assemblages articulés. Il est également possible d'assembler une deuxième tôle dans ce composant.
À assembler

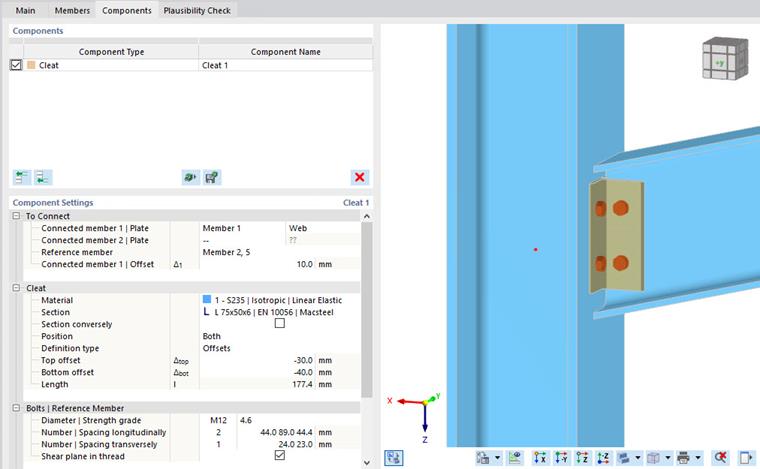

La première catégorie des paramètres du composant gère la définition des barres attachées et de la barre de référence.

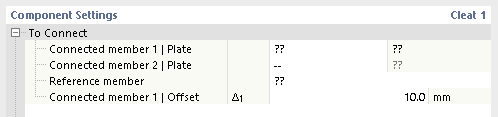

Définissez la barre à attacher dans la ligne Barre attachée 1 | Tôle. La deuxième barre attachée est facultative.
Spécifiez la tôle de barre à laquelle la cornière d'âme est fixée.
Sélectionnez ensuite la barre de référence. Sa tôle est automatiquement détectée.
Dans les lignes Décalage, vous pouvez définir la distance entre la face de l'élément structurel assemblé et l'élément structurel de référence.
Cornière d'âme
La catégorie suivante contrôle la définition de la cornière, en commençant par le matériau et la section. Si vous avez défini deux éléments structurels assemblés, vous pouvez définir les paramètres séparément.

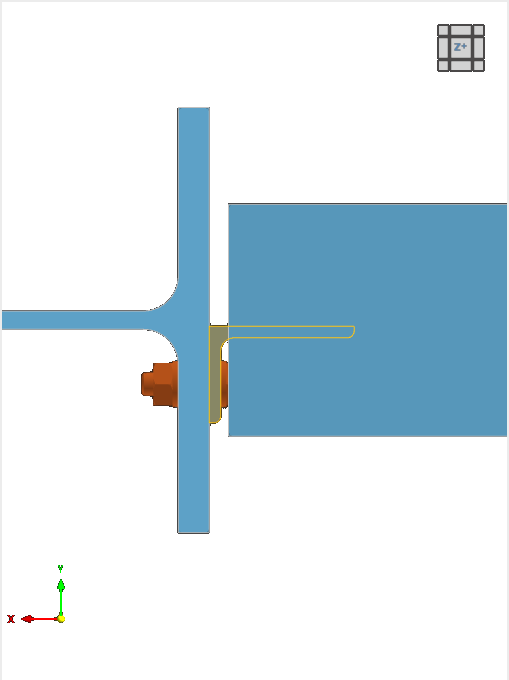

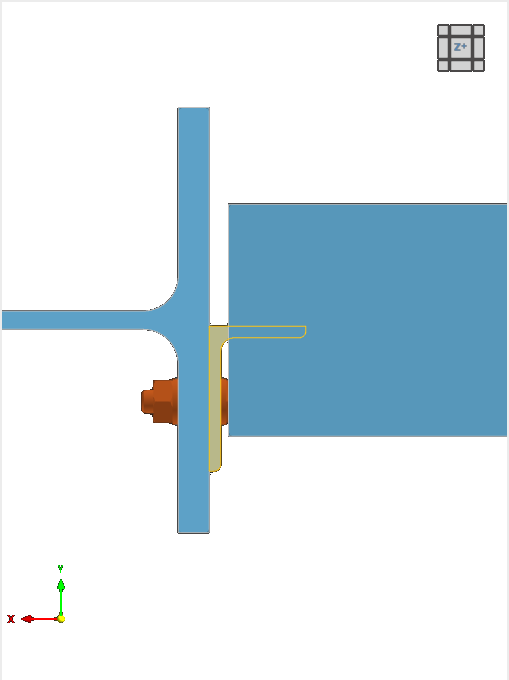

Lorsque la case Section inversée est décochée, la cornière d'âme est placée de manière que son axe de section soit perpendiculaire à la barre de référence. Si cette option est cochée, l'axe est parallèle à la barre de référence.

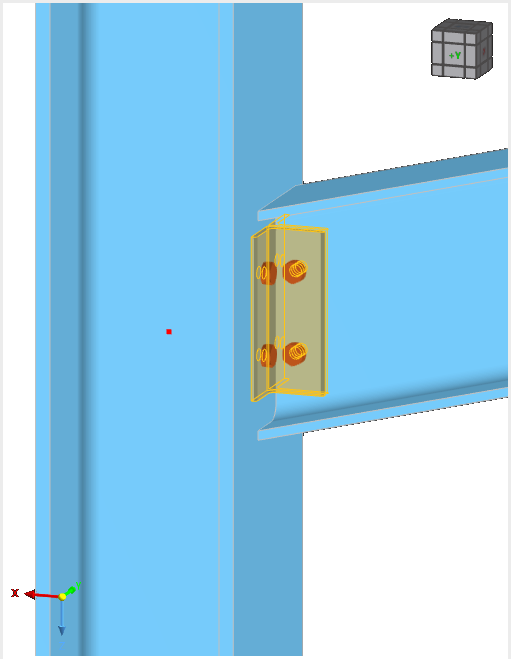

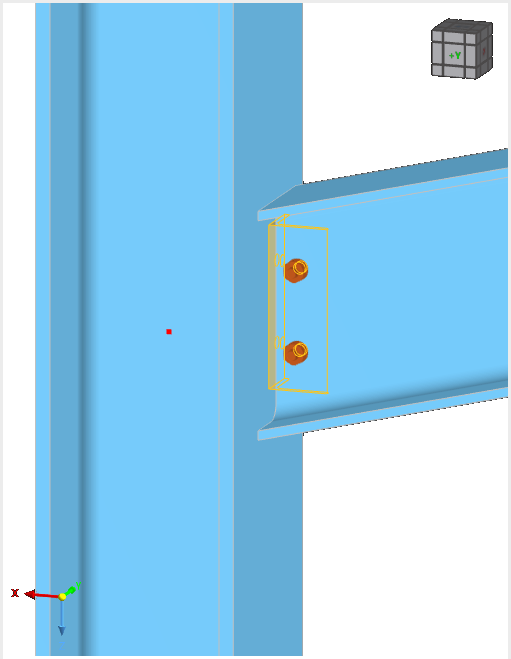

La Position fait référence au placement des cornières par rapport à la tôle assemblée : Avant, Arrière ou les Deux côtés de la tôle.
Vous pouvez définir la taille de la cornière soit via les Décalages, soit via la Longueur et la position. Sélectionnez l'option appropriée dans la liste.

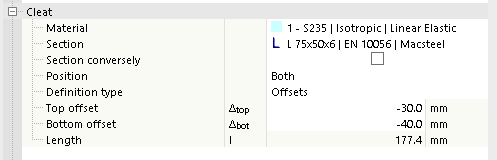

Si vous définissez la taille via les Décalages, elle est déduite des distances supérieures et inférieures aux bords de la barre que vous pouvez définir. Vous pouvez vérifier la longueur dans la dernière ligne, mais pas la modifier.

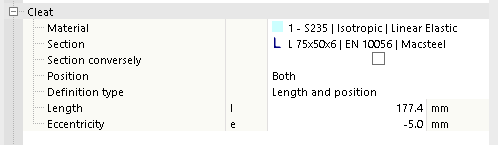

Si vous sélectionnez l'option Longueur et position, vous pouvez entrer la taille directement. Vous pouvez modifier la position en définissant un excentrement mesuré du centre de la barre attachée au centre de la cornière d'âme.
Boulons
Chaque cornière d'âme a deux groupes de boulons – un pour l'élément structurel de référence et un pour l'élément structurel assemblé. Les dernières catégories gèrent les propriétés de ces boulons.
Définissez le diamètre du boulon et la classe de boulon dans la première ligne en sélectionnant les entrées appropriées dans les listes.
Dans les deux lignes suivantes, vous pouvez définir l'espacement des boulons dans les directions horizontale et verticale. Les distances au bord et les entraxes sont entrés dans la ligne, séparés par des espaces. Les espacements d'un sous-groupe peuvent également être entrés sous forme de multiplication (par ex. 3*50). Les entrées manquantes sont automatiquement complétées de manière cohérente avec la géométrie de la cornière d'âme.
Activez la fonction Boulons précontraints pour prendre en compte une précontrainte. Le facteur de force de précontrainte et la valeur de frottement sous la portée de tête sont définis dans la Configuration pour l'ELU.
Si l'option Filetage dans le plan de cisaillement est activée, la résistance inférieure (section réduite) est considérée selon la norme de vérification sélectionnée pour la vérification au cisaillement.
