La Unión de placa frontal componente permite conectar dos piezas mediante dos chapas frontales, tornillos y soldaduras.
A conectar

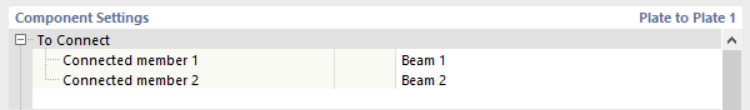

La primera categoría de la configuración del componente gestiona la definición de las barras conectadas.
Posición

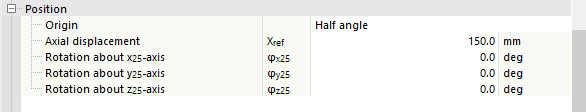

La segunda categoría controla la posición de las dos placas.
Puede definir el Origen de las placas como Perpendicular o Medio ángulo. Seleccione la opción correspondiente de la lista.
Si selecciona la opción Perpendicular, las placas se alinearán en el plano perpendicular a la Barra conectada 1. Especifique el Desplazamiento longitudinal si desea mover la placa a lo largo del eje central de esta barra.
Si define la posición por Medio ángulo, las placas se insertan en el plano que se encuentra en el centro entre los dos elementos conectados. Las opciones 'Rotación alrededor del eje xyz' le permiten girar las placas alrededor de los ejes locales.
Placa 1
Esta categoría controla la definición de la chapa frontal que se conecta a la barra conectada 1. Seleccione el material de la placa de los materiales definidos o cree un material nuevo. Luego ingrese el espesor de la placa.
Puede definir las dimensiones de las placas mediante Desviaciones o mediante Dimensiones y posición. Seleccione la opción correspondiente de la lista.

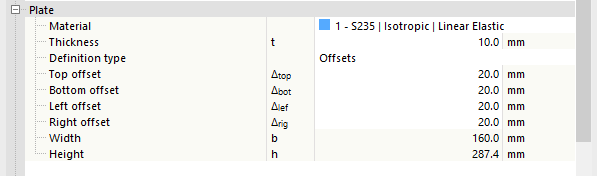

Si define la placa mediante Desviaciones, su tamaño se deriva de las dimensiones de la sección de la 'Barra conectada 1'. Es decir, hasta dónde sobresale la chapa frontal más allá del cuadro delimitador de la sección. Puede verificar las dimensiones totales de la placa en las últimas líneas, pero no modificarlas.

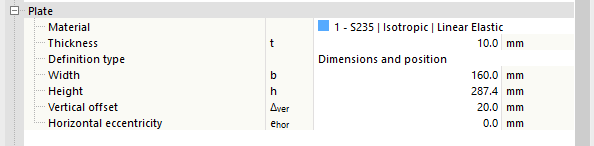

Si selecciona la opción Dimensiones y posición, puede introducir el tamaño de la placa directamente. La posición de la chapa frontal se refiere a la 'Barra conectada 1': la posición vertical se mide desde el borde superior de la sección (valores positivos hacia arriba), mientras que la excentricidad horizontal se mide desde el centro de gravedad de la sección de la barra.
El cambio entre los tipos de definición no modificará la posición ni las dimensiones de la placa. Los valores se recalculan para reflejar la definición actual.
Placa 2
Si activa la opción Igual a Placa 1, no puede realizar más configuraciones aquí. Si la opción está desactivada, todas las opciones de configuración están disponibles, como para la Placa 1.
Tornillos
Esta categoría gestiona las propiedades de los tornillos.
Defina el diámetro y la clase de resistencia en la primera fila seleccionando las entradas apropiadas de las listas.
En las siguientes dos filas, puede definir la distancia de los tornillos en dirección horizontal y vertical. Las distancias al borde y entre ejes se introducen en la fila separadas por espacios. Las distancias de un subgrupo también se pueden introducir como una multiplicación (p. ej., 3*50). Las entradas faltantes se completan automáticamente de manera consistente con la geometría de las placas.
Active la función Tornillos pretensados para considerar un pretensado. El factor de fuerza de pretensado y el coeficiente de fricción bajo el apoyo de la cabeza se definen en la Configuración del estado límite último.
Si la opción Rosca en el plano de cortante está activada, se considera la menor resistencia (área reducida) de acuerdo con la norma de diseño seleccionada para la comprobación a cortante.
Además, en la Lista de tornillos también puede desactivar tornillos individuales si desea ejecutar un patrón de tornillos irregular.
Soldaduras

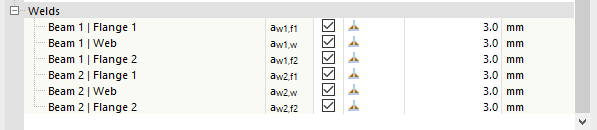

La última categoría controla las soldaduras para las partes individuales de la unión de placa frontal. Si desactiva una casilla de verificación, esta soldadura no se generará.
Si selecciona el área a la derecha de la casilla de verificación, encontrará una lista de la que puede seleccionar el tipo de soldadura. Hay varios tipos de soldaduras de ángulo y soldaduras a tope para elegir.
Para las soldaduras de ángulo, se debe definir cada espesor.
