Platine sur platine

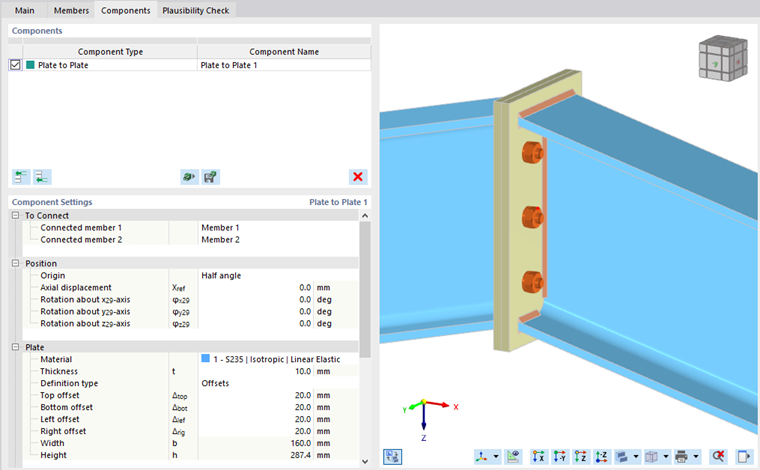

Le composant Assemblage par platine d’about vous permet de connecter deux pièces à l'aide de deux platines d'about, de boulons et de soudures.

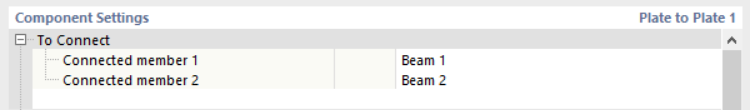

À connecter

La première catégorie des paramètres du composant gère la définition des barres connectées.

Informations

La position des deux dalles et leurs cotations se réfèrent à la Barre attachée 1. Tenez-en compte lors de la sélection des barres.

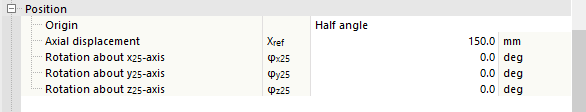

Position

La deuxième catégorie contrôle la position des deux dalles.

Vous pouvez définir l'Origine des dalles soit comme Perpendiculaire soit comme Demi-angle. Sélectionnez l'option appropriée dans la liste.

Si vous sélectionnez l'option Perpendiculaire, les dalles sont alignées dans le plan perpendiculaire à la Barre attachée 1. Spécifiez le Décalage longitudinal si vous souhaitez déplacer la dalle le long de l'axe central de cette barre.

Si vous définissez la position par Demi-angle, les dalles sont insérées dans le plan situé au milieu des deux éléments connectés. Les options 'Rotation autour des axes xyz' vous permettent de faire pivoter les dalles autour des axes locaux.

Tôle 1

Cette catégorie contrôle la définition de la platine d'about qui se connecte à la barre attachée 1. Sélectionnez le matériau de la dalle parmi les matériaux définis ou créez un nouveau matériau. Entrez ensuite l'épaisseur de la dalle.

Vous pouvez définir les cotations des dalles soit par Décalages soit par Cotations et position. Sélectionnez l'option appropriée dans la liste.

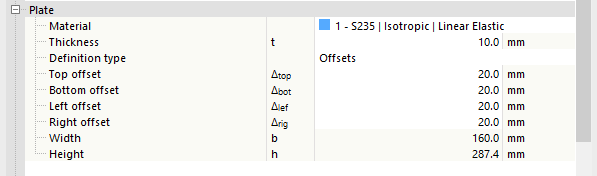

Si vous définissez la dalle par Décalages, sa taille est dérivée des dimensions de la section de la 'Barre attachée 1'. C'est-à-dire la distance dont la platine d'about dépasse le cadre de délimitation de la section. Vous pouvez vérifier les cotations globales de la dalle dans les dernières lignes, mais pas les modifier.

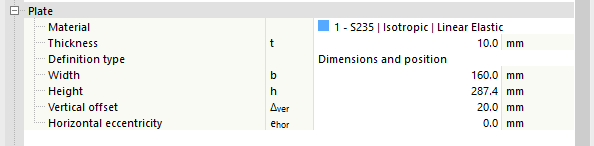

Si vous sélectionnez l'option Cotations et position, vous pouvez entrer directement la taille de la dalle. La position de la platine d'about se réfère à la 'Barre attachée 1' connectée : La position verticale est mesurée à partir du bord supérieur de la section (valeurs positives vers le haut), tandis que l'excentricité horizontale est mesurée à partir du centre de gravité de la section de la barre.

Le changement entre les types de définition ne modifiera pas la position ou les cotations de la dalle. Les valeurs sont recalculées pour refléter la définition actuelle.

Tôle 2

Si vous activez l'option Identique à la tôle 1, vous ne pouvez effectuer aucun autre réglage ici. Si l'option est désactivée, toutes les possibilités de réglage sont disponibles, comme pour la Tôle 1.

Boulons

Cette catégorie gère les propriétés des boulons.

Définissez le diamètre et la classe de rigidité dans la première ligne en sélectionnant les entrées appropriées dans les listes.

Dans les deux lignes suivantes, vous pouvez définir l'espacement des boulons dans les directions horizontale et verticale. Les distances au bord et à l'axe sont entrées dans la ligne, séparées par des espaces. Les espacements d'un sous-groupe peuvent également être entrés sous forme de multiplication (par exemple, 3*50). Les entrées manquantes sont automatiquement complétées de manière cohérente avec la géométrie des dalles.

Astuce

Utilisez la variable x dans la saisie des espacements des boulons si cet espacement doit être déterminé par le programme en fonction des autres informations.

Activez la fonction Boulons précontraints pour prendre en compte une précontrainte. Le facteur de précontrainte et le coefficient de frottement sous la portée d'appui sont définis dans la Configuration pour l’ELU.

Si l'option Filetage dans le plan de cisaillement est activée, la résistance la plus faible (surface réduite) selon la norme de vérification sélectionnée est prise en compte pour la vérification au cisaillement.

De plus, dans la Liste des boulons, vous pouvez également désactiver des boulons individuels si vous souhaitez réaliser un motif de boulons irrégulier.

Soudures

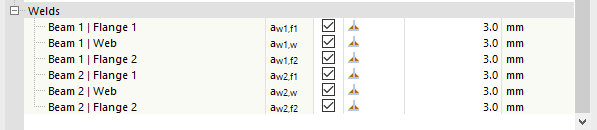

La dernière catégorie contrôle les soudures pour les différentes parties de l'assemblage par platine d'about. Si vous désactivez une case à cocher, cette soudure ne sera pas créée.

Si vous sélectionnez la zone à droite de la case à cocher, vous trouverez une liste dans laquelle vous pouvez sélectionner le type de soudure. Il existe plusieurs types de soudures d'angle et de soudures bout à bout parmi lesquels choisir.

Pour les soudures d'angle, chaque épaisseur doit être définie.
