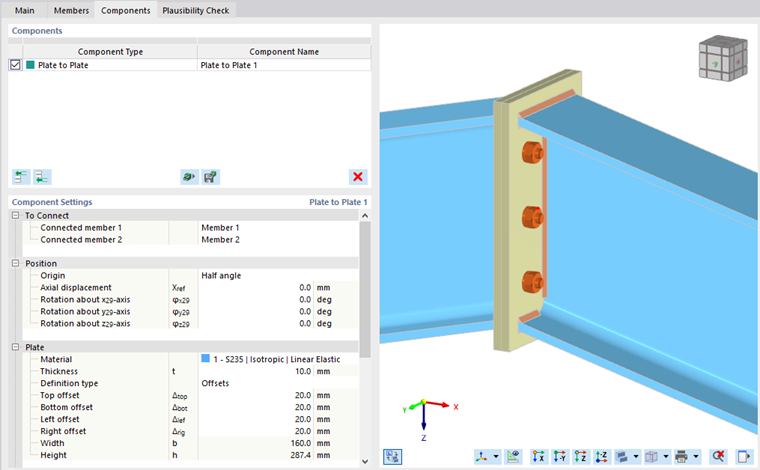

Komponent Złącze płyt czołowych pozwala na połączenie dwóch elementów za pomocą dwóch płyt czołowych, śrub i spawów.
Do połączenia

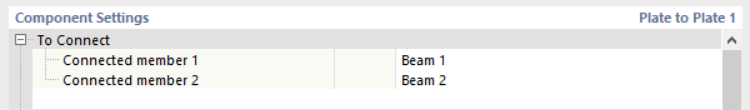

Pierwsza kategoria ustawień komponentu zarządza definicją łączonych prętów.
Położenie

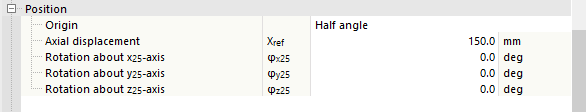

Druga kategoria kontroluje pozycję obu płyt.
Można zdefiniować Pochodzenie płyt jako Prostopadłe lub jako Połowa kąta. Wybierz odpowiednią opcję z listy.
Jeśli wybierzesz opcję Prostopadłe, płyty zostaną ustawione w płaszczyźnie prostopadłej do Prętu 1. Podaj wartość Przesunięcia wzdłużnego, jeśli chcesz przesunąć płytę wzdłuż osi pręta.
Jeśli pozycję zdefiniujesz przez Połowa kąta, płyty zostaną umieszczone w płaszczyźnie, która leży pomiędzy dwoma łączonymi elementami. Opcje 'Obrót wokół osi xyz' pozwalają na obrót płyt wokół lokalnych osi.
Płyta 1
Ta kategoria kontroluje definicję płyty czołowej przylegającej do pręta 1. Wybierz materiał płyty z zdefiniowanych materiałów lub stwórz nowy materiał. Następnie wprowadź grubość płyty.
Możesz określić wymiary płyt przez Przesunięcia lub Wymiary i położenie. Wybierz odpowiednią opcję z listy.

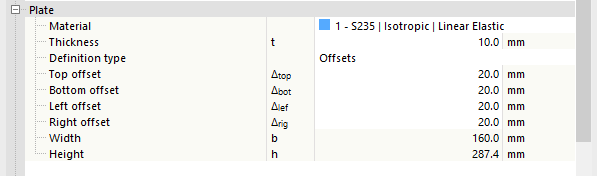

Jeśli określisz płytę przez Przesunięcia, jej rozmiar zostanie uzyskany z wymiarów przekroju 'Pręta 1'. Czyli jak daleko płyta czołowa wystaje poza ramkę graniczną przekroju. Możesz sprawdzić całkowite wymiary płyty w ostatnich wierszach, ale ich nie zmienisz.

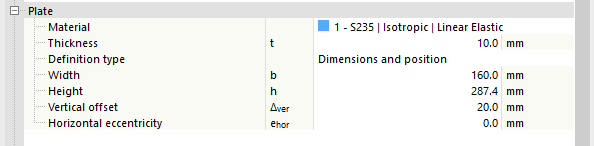

Jeśli wybierzesz opcję Wymiary i położenie, możesz bezpośrednio wprowadzić rozmiar płyty. Położenie płyty czołowej odnosi się do 'Pręta 1' połączonego: pozycję pionową mierzy się od górnej krawędzi profilu (wartości dodatnie w górę), podczas gdy nieskośność poziomą mierzy się od środka ciężkości przekroju pręta.
Zmiana między typami definicji nie zmieni położenia lub wymiarów płyty. Wartości będą przeliczane, aby odzwierciedlić bieżącą definicję.
Płyta 2
Jeśli włączysz opcję Identyczna z płytą 1, nie możesz wprowadzać tu dalszych ustawień. Jeśli opcja jest wyłączona, dostępne są wszystkie ustawienia, jak również dla Płyty 1.
Śruby
Ta kategoria zarządza właściwościami śrub.
Zdefiniuj średnicę i klasę wytrzymałości w pierwszym wierszu, wybierając odpowiednie pozycje z list.
W następnych dwóch wierszach możesz określić odległość śrub w kierunku poziomym i pionowym. Odległości krawędzi i osi zostają wprowadzone do wiersza, oddzielone spacjami. Brakujące dane zostaną automatycznie uzupełnione zgodnie z geometrią płyty czołowej.
Aktywuj funkcję Śruby z wstępnym naprężeniem, aby uwzględnić naprężenie wstępne. Współczynnik siły wstępnego napięcia i współczynnik tarcia pod podporą głowicy definiuje się w Konfiguracja nośności.
Jeśli opcja Gwint w rowku ścinającym jest aktywowana, to mniejsza wytrzymałość (zmniejszona powierzchnia) zostanie uwzględniona zgodnie z wybraną normą projektową dla sprawdzania ścinania.
Dodatkowo, w Liście śrub, możesz również wyłączyć poszczególne śruby, jeśli chcesz użyć nieregularnego wzoru śrub.
Spawy

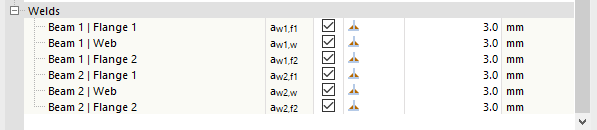

Ostatnia kategoria kontroluje spawy dla poszczególnych części złącza płyt czołowych. Jeśli odznaczysz pole wyboru, ten spaw nie zostanie wykonany.
Jeśli wybierzesz obszar po prawej stronie od pola wyboru, znajdziesz listę, z której możesz wybrać typ spawu. Do wyboru jest kilka rodzajów spawów pachwinowych i czołowych.
Dla spawów pachwinowych należy określić każdą grubość.
