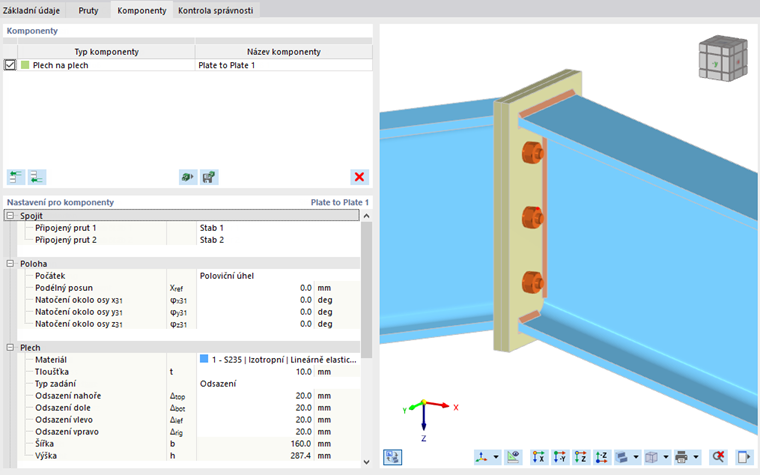

Přípoj čelní deskou-komponenta umožňuje spojit dvě součásti pomocí dvou čelních desek, šroubů a svarů.
Ke spojení
První kategorie nastavení komponenty spravuje definici připojovaných prutů.

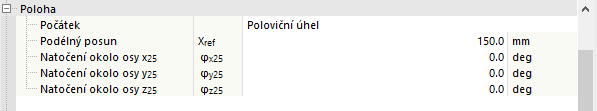

Poloha
Druhá kategorie řídí polohu obou desek.
Počátek desek můžete definovat buď jako Kolmo nebo jako Poloviční úhel. Vyberte příslušnou možnost ze seznamu.
Pokud vyberete možnost Kolmo, desky se zarovnají v rovině kolmé k Připojenému prutu 1. Zadejte Podélné posunutí, pokud chcete desku posunout podél středové osy tohoto prutu.
Pokud polohu definujete pomocí Polovičního úhlu, vloží se desky do roviny, která leží uprostřed mezi oběma připojenými prvky. Možnosti 'Otočení kolem osy xyz' umožňují otočit desky kolem lokálních os.
Plech 1
Tato kategorie řídí definici čelní desky, která přiléhá k připojenému prutu 1. Vyberte materiál desky z definovaných materiálů nebo vytvořte nový materiál. Poté zadejte tloušťku desky.
Rozměry desek můžete definovat buď pomocí Přesahů nebo pomocí Rozměrů a polohy. Vyberte příslušnou možnost ze seznamu.

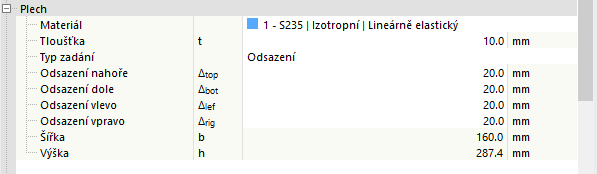

Pokud desku definujete pomocí Přesahů, její velikost se odvodí z rozměrů průřezu 'Připojeného prutu 1'. To znamená, jak daleko čelní deska přesahuje ohraničující rám průřezu. Celkové rozměry desky můžete zkontrolovat v posledních řádcích, ale nemůžete je měnit.

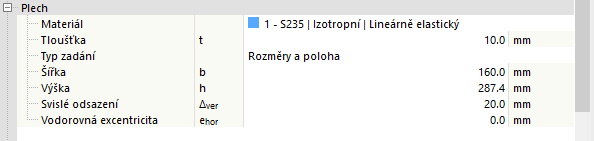

Pokud vyberete možnost Rozměry a poloha, můžete zadat velikost desky přímo. Poloha čelní desky se vztahuje k 'Připojenému prutu 1': svislá poloha se měří od horního okraje profilu (kladné hodnoty nahoru), zatímco vodorovná excentricita se měří od těžiště průřezu prutu.
Přepnutí mezi typy definice nezmění polohu ani rozměry desky. Hodnoty se přepočítají tak, aby odrážely aktuální definici.
Plech 2
Pokud aktivujete možnost Identický s plechem 1, nemůžete zde provádět žádná další nastavení. Pokud je možnost deaktivována, jsou k dispozici všechny možnosti nastavení jako pro Plech 1.
Šrouby
Tato kategorie spravuje vlastnosti šroubů.
Definujte průměr a pevnostní třídu v prvním řádku výběrem příslušných položek ze seznamů.
V následujících dvou řádcích můžete definovat rozteč šroubů ve vodorovném a svislém směru. Okrajové a osové vzdálenosti se zadávají do řádku oddělené mezerami. Vzdálenosti podskupiny lze zadat také jako násobení (např. 3*50). Chybějící údaje se automaticky doplní v souladu s geometrií desek.
Aktivujte funkci Předpjaté šrouby pro zohlednění předpětí. Faktor předpínací síly a součinitel tření pod hlavou šroubu se definuje v mezního stavu únosnosti.
Pokud je aktivována možnost Závit ve smykové rovině, zohlední se pro posouzení na střih nižší pevnost (redukovaná plocha) podle vybrané návrhové normy.
Kromě toho můžete v Seznamu šroubů také deaktivovat jednotlivé šrouby, pokud chcete provést nepravidelné rozmístění šroubů.

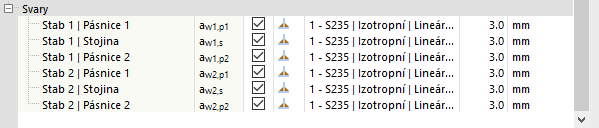

Svary
Poslední kategorie řídí svary pro jednotlivé části přípoje čelní deskou. Pokud deaktivujete zaškrtávací políčko, tento svar se nevytvoří.
Pokud vyberete oblast napravo od zaškrtávacího políčka, naleznete seznam, ze kterého můžete vybrat typ svaru. Na výběr je několik typů koutových a tupých svarů.
Pro koutové svary musí být definována každá tloušťka.
