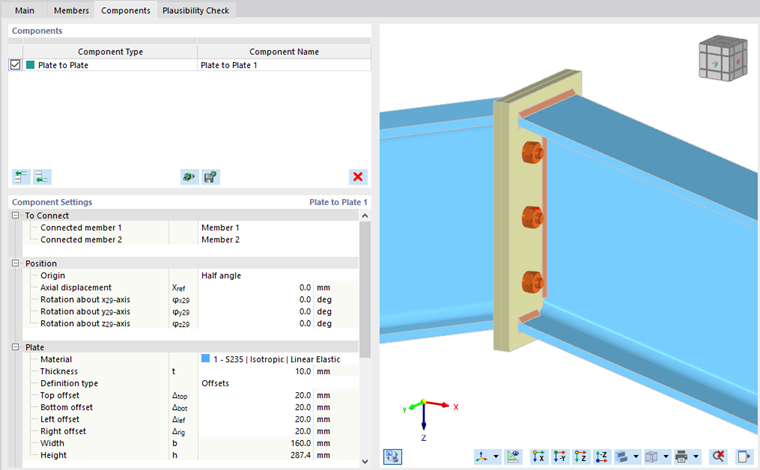

Il Giunto di piastra d'estremità consente di collegare due elementi utilizzando due piastre di estremità, bulloni e saldature.
Da collegare

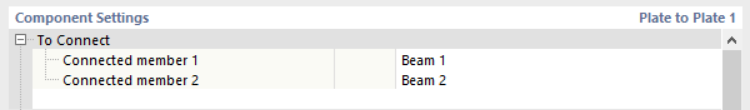

La prima categoria delle impostazioni del componente gestisce la definizione delle aste collegate.
Posizione

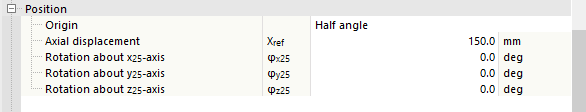

La seconda categoria controlla la posizione delle due piastre.
È possibile definire l'Origine delle piastre come Perpendicolare o come Metà angolo. Selezionare l'opzione appropriata dall'elenco.
Se si seleziona l'opzione Perpendicolare, le piastre vengono allineate nel piano perpendicolare all'Asta collegata 1. Specificare l'Offset longitudinale se si desidera spostare la piastra lungo l'asse centrale di questa asta.
Se si definisce la posizione tramite Metà angolo, le piastre vengono inserite nel piano che si trova a metà tra i due elementi collegati. Le opzioni 'Rotazione attorno all'asse xyz' consentono di ruotare le piastre attorno agli assi locali.
Lamiera 1
Questa categoria controlla la definizione della piastra di estremità che si collega all'asta collegata 1. Selezionare il materiale della piastra dai materiali definiti o crearne uno nuovo. Quindi inserire lo spessore della piastra.
È possibile definire le dimensioni delle piastre tramite Offset o tramite Dimensioni e posizione. Selezionare l'opzione appropriata dall'elenco.

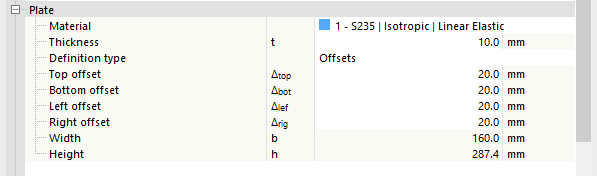

Se si definisce la piastra tramite Offset, la sua dimensione viene derivata dalle dimensioni della sezione dellAsta collegata 1'. Ovvero, quanto la piastra di estremità sporge oltre il rettangolo di ingombro della sezione. È possibile verificare le dimensioni complessive della piastra nelle ultime righe, ma non modificarle.

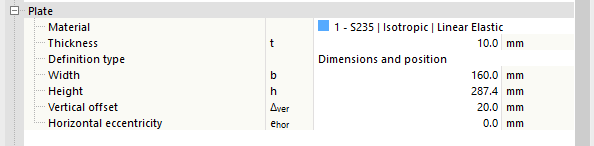

Se si seleziona l'opzione Dimensioni e posizione, è possibile inserire direttamente la dimensione della piastra. La posizione della piastra di estremità fa riferimento allAsta collegata 1' collegata: La posizione verticale viene misurata dal bordo superiore della sezione (valori positivi verso l'alto), mentre l'eccentricità orizzontale viene misurata dal centro di gravità della sezione dell'asta.
Il passaggio tra i tipi di definizione non modificherà la posizione o le dimensioni della piastra. I valori saranno ricalcolati per riflettere la definizione corrente.
Lamiera 2
Se si attiva l'opzione Identica alla lamiera 1, non è possibile effettuare ulteriori impostazioni qui. Se l'opzione è disattivata, sono disponibili tutte le opzioni di impostazione, come per la Lamiera 1.
Bulloni
Questa categoria gestisce le proprietà dei bulloni.
Definire il diametro e la classe di resistenza nella prima riga, selezionando le voci appropriate dagli elenchi.
Nelle due righe successive è possibile definire l'interasse dei bulloni in direzione orizzontale e verticale. Le distanze dal bordo e interasse vengono inserite nella riga separate da spazi. Le distanze di un sottogruppo possono anche essere inserite come moltiplicazione (ad es. 3*50). Le voci mancanti vengono completate automaticamente in modo coerente con la geometria delle piastre.
Attivare la funzione Bulloni precompressi per considerare una precompressione. Il fattore di forza di precompressione e il coefficiente di attrito sotto l'appoggio della testa sono definiti nella Configurazione SLU.
Se l'opzione Filetto nel piano di taglio è attivata, la minore resistenza (area ridotta) secondo la norma di progetto selezionata viene considerata per la verifica a taglio.
Inoltre, nell'Elenco bulloni è anche possibile disattivare singoli bulloni, qualora si desideri realizzare uno schema di bulloni irregolare.

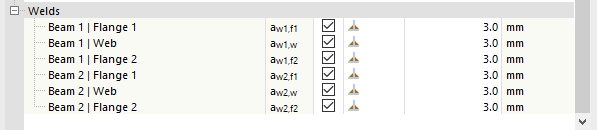

Saldature
L'ultima categoria controlla le saldature per le singole parti del giunto di piastra d'estremità. Se si disattiva una casella di controllo, questa saldatura non viene generata.
Se si seleziona l'area a destra della casella di controllo, si trova un elenco da cui è possibile selezionare il tipo di saldatura. Sono disponibili diversi tipi di filetti di saldatura e saldature a piena penetrazione.
Per i filetti di saldatura è necessario definire ogni spessore.
