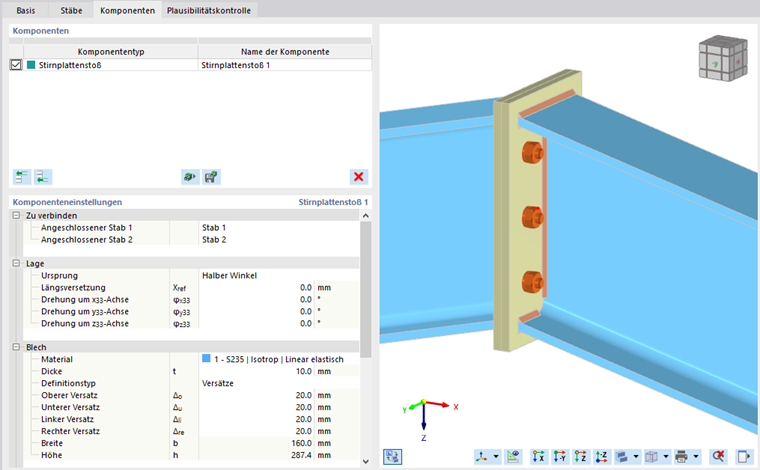

Die Stirnplattenstoß-Komponente ermöglicht es Ihnen, zwei Bauteile mithilfe von zwei Stirnplatten, Schrauben und Schweißnähten zu verbinden.
Zu verbinden
Die erste Kategorie der Komponenteneinstellungen verwaltet die Definition der verbundenen Stäbe.

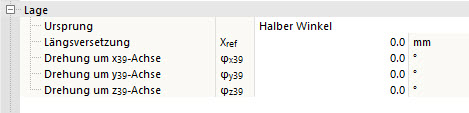

Lage
Die zweite Kategorie steuert die Position der beiden Platten.
Sie können den Ursprung der Platten entweder als Senkrecht oder als Halber Winkel definieren. Wählen Sie die entsprechende Option aus der Liste aus.
Wenn Sie die Option Senkrecht auswählen, werden die Platten in der Ebene senkrecht zum Angeschlossenen Stab 1 ausgerichtet. Geben Sie die Längsversetzung an, wenn Sie die Platte entlang der Mittelachse dieses Stabes verschieben möchten.
Wenn Sie die Position durch Halber Winkel definieren, werden die Platten in die Ebene eingefügt, die mittig zwischen den beiden verbundenen Elementen liegt. Die Optionen 'Drehung um die xyz-Achse' ermöglichen es Ihnen, die Platten um die lokalen Achsen zu drehen.
Blech 1
Diese Kategorie steuert die Definition der Stirnplatte, die an den angeschlossenen Stab 1 anschließt. Wählen Sie das Plattenmaterial aus den definierten Materialien aus oder erstellen Sie ein neues Material. Geben Sie dann die Dicke der Platte ein.
Sie können die Abmessungen der Platten entweder durch Versätze oder durch Abmessungen und Lage definieren. Wählen Sie die entsprechende Option aus der Liste aus.

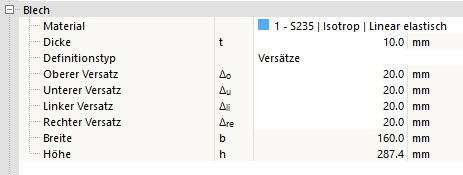

Wenn Sie die Platte durch Versätze definieren, wird ihre Größe aus den Querschnittsdimensionen des 'Angeschlossenen Stabes 1' abgeleitet. Das heißt, wie weit die Stirnplatte über den Begrenzungsrahmen des Querschnitts hinausragt. Sie können die Gesamtabmessungen der Platte in den letzten Zeilen überprüfen, aber nicht ändern.

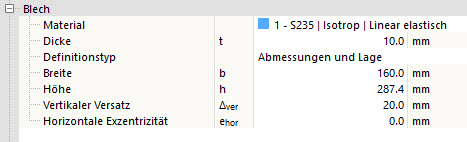

Wenn Sie die Option Abmessungen und Lage auswählen, können Sie die Größe der Platte direkt eingeben. Die Lage der Stirnplatte referenziert auf den 'Angeschlossenen Stab 1' verbunden: Die vertikale Position wird vom oberen Rand des Profils gemessen (positive Werte nach oben), während die horizontale Exzentrizität vom Schwerpunkt des Querschnitts des Stabes gemessen wird.
Der Wechsel zwischen den Definitionstypen wird die Position oder die Abmessungen der Platte nicht ändern. Die Werte werden neu berechnet, um die aktuelle Definition widerzuspiegeln.
Blech 2
Wenn Sie die Option Identisch mit Blech 1 aktivieren, können Sie hier keine weiteren Einstellungen treffen. Ist die Option deaktiviert stehen alle Einstellmöglichkeiten, wie auch für das Blech 1 zur Verfügung.
Schrauben
Diese Kategorie verwaltet die Eigenschaften der Schrauben.
Definieren Sie den Durchmesser und die Festigkeitsklasse in der ersten Reihe, indem Sie die geeigneten Einträge aus den Listen auswählen.
In den nächsten beiden Zeilen können Sie den Abstand der Schrauben in horizontaler und vertikaler Richtung definieren. Die Rand- und Achsabstände werden mit Leerzeichen getrennt in die Zeile eingegeben. Fehlende Eingaben werden automatisch konsistent zur Geometrie der Stirnplatte vervollständigt.
Aktivieren Sie die Funktion Vorgespannte Schrauben um eine Vorspannung zu berücksichtigen. Der Vorspannkraftfaktor und der Reibwert unter der Kopfauflage wird in der Tragfähigkeitskonfiguration definiert.
Wenn die Option Gewinde in Scherfuge aktiviert ist, wird die geringere Festigkeit (reduzierte Fläche) gemäß der ausgewählten Bemessungsnorm für die Schubnachweis berücksichtigt.
Darüber hinaus können Sie in der Schraubenliste auch einzelne Schrauben deaktivieren, falls Sie ein unregelmäßiges Schraubenmuster ausführen wollen.

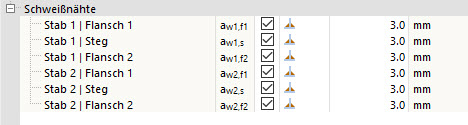

Schweißnähte
Die letzte Kategorie steuert die Schweißnähte für die einzelnen Teile des Stirnplattenstoßes. Wenn Sie ein Kontrollkästchen deaktivieren, wird diese Schweißnaht nicht erzeugt.
Wenn Sie den Bereich rechts neben dem Kontrollkästchen auswählen, finden Sie eine Liste, aus der Sie den Schweißnahttyp auswählen können. Es gibt mehrere Arten von Kehlnähten und Stumpfnähten zur Auswahl.
Für Kehlnähte muss jede Dicke definiert werden.
