Einige Komponenten, wie Blechschnitt, Fahnenblech, Stirnplatte und weitere beinhalten bereits die Schweißnahtdefinitionen. Allerdings existiert eine separate Komponente Schweißnaht um zwei beliebige Bleche miteinander zu verbinden. Eine Schweißnaht verbindet ein Blech oder eine Stabplatte mit einem weiteren Blech, wobei beide Bauteile bereits in der Struktur vorhanden sein müssen.
Zu schweißen
Zunächst müssen Sie die Platte definieren, die Sie verbinden möchten. Es kann ein Blech oder eine Stabplatte sein. Dann definieren Sie die Referenzplatte – die Platte, an die die verbundene Platte geschweißt werden soll. Die Referenzplatte kann wiederum ein Blech oder eine Stabplatte sein.
Schweißnahteinstellungen
Die zweite Eingabekategorie beginnt mit dem Schweißnahttyp. Hier können Sie zwischen einer Kehl- oder einer Stumpfnaht und der Position der Naht – Vorderseite oder Rückseite – wählen. Wenn die beiden verbundenen Platten aus dem gleichen Material bestehen, wird dieses auch als Schweißnahtmaterial festgelegt. Schweißen Sie verschiedene Materialien, muss das Schweißnahtmaterial manuell ausgewählt werden.
Im Gegensatz zu den Schweißnähten in anderen Komponenten wird die Schweißnaht-Komponente durch andere Modifikationen erweitert, wie zum Beispiel die Schweißnahtausführung über ihre Länge. Die Möglichkeiten sind Durchgehend, Teillänge und Unterbrochen.

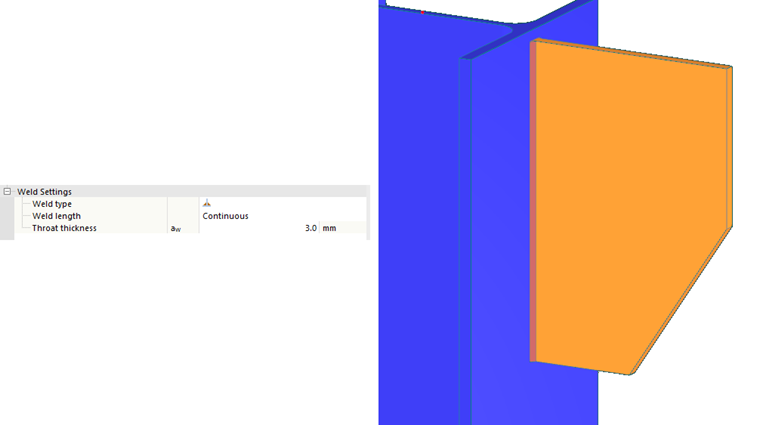

Für die Kontinuierliche Option wird die Schweißnaht über die gesamte verfügbare Länge des Kontakts der verbundenen Platten ausgeführt. Der einzige Eingabeparameter ist die Schweißnahtdicke.

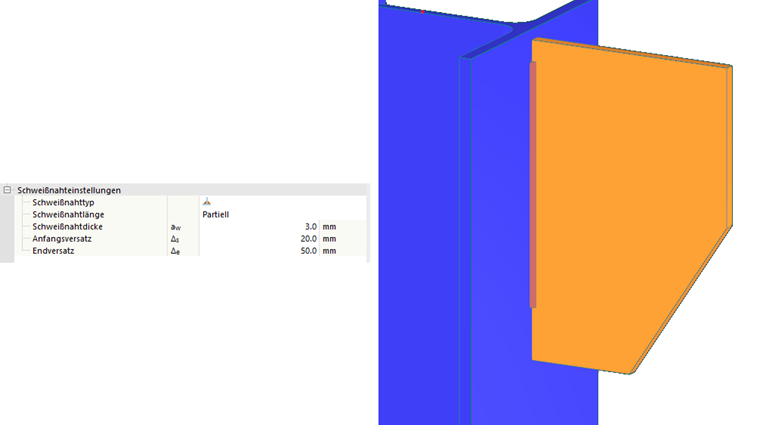

Der Teil-Schweißnaht wird nicht über die gesamte verfügbare Länge des Kontakts durchgeführt; sie hat einen Startversatz und einen Endversatz. Daher sind die Parameter zur Definition der Teilnaht die Kehlenhöhe und die Abstände, die von der verfügbaren Nahtlänge gemessen werden.
Der Intermittent Schweißtyp ist nicht kontinuierlich wie die vorherigen beiden Typen; der Schweißvorgang wird in Schweißsegmente unterteilt. Die für die Schweißnahtdefinition benötigten Parameter sind die Kehlenhöhe, Start- und Endversatz, die maximale Segmentlänge und die Spaltlänge. Alle diese Parameter haben einen genauen Wert, mit Ausnahme der Segmentlänge. Die tatsächliche Segmentlänge ist für alle Segmente gleich und wird auf der Grundlage der verfügbaren Schweißnahtlänge berechnet, die um die Versätze reduziert ist.
