Niektóre komponenty, takie jak Blacha ścięte , Blacha żeberkowa , Blacha czołowa itp., mają definicję spoiny. Można jednak również użyć oddzielnego komponentu Spoina , aby połączyć dwie ogólne blachy. Spoina łączy płytę lub pręt prętowy z inną blachą, które już znajdują się w konstrukcji.
Do spawania

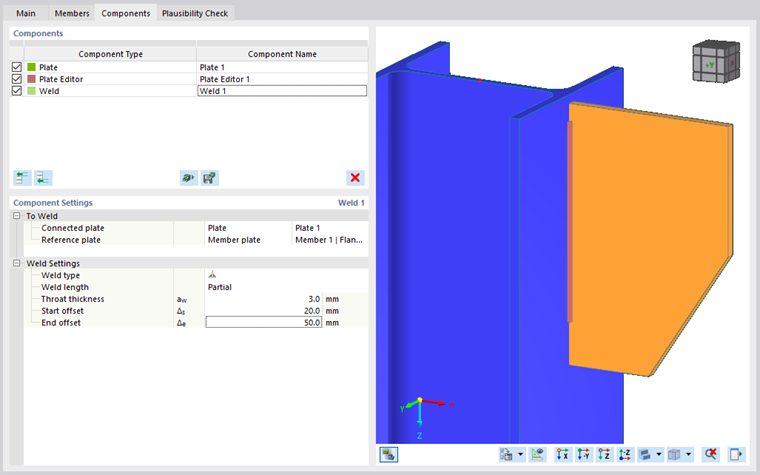

Przede wszystkim należy zdefiniować płytę, którą chcemy połączyć. Może to być płyta lub pręt prętowy. Następnie należy zdefiniować blachę odniesienia – blachę, do której połączona blacha ma być przyspawana. Blachą odniesienia może być ponownie blacha lub pręt prętowy.
Ustawienia spoiny
Druga kategoria danych wejściowych rozpoczyna się od typu Spoina . W tym miejscu można wybrać spoinę pachwinową lub czołową oraz położenie spoiny – przednia lub tylna strona.
W przeciwieństwie do spoin w innych komponentach, komponent Spoina jest rozszerzony o inne modyfikacje, takie jak wytwarzanie spoiny na całej jego długości. Dostępne opcje to Ciągła , Częściowa i Przerywana .

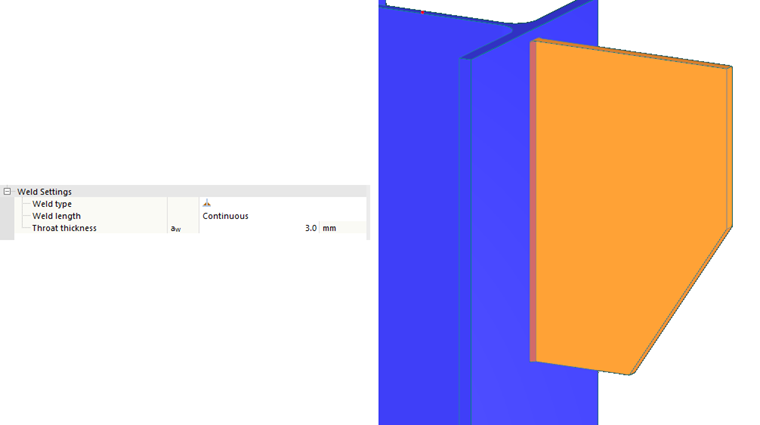

W przypadku opcji Ciągła spoina jest wykonywana na całej dostępnej długości styku łączonych płyt. Jedynym parametrem wejściowym jest grubość spoiny.
Spoina częściowa nie jest wykonywana na całej dostępnej długości styku; ma odsunięcie początkowe i końcowe. Dlatego parametrami do definiowania spoiny częściowej są grubość spoiny i odsunięcia mierzone od dostępnej długości spoiny.
Typ spoiny przerywanej nie jest ciągły, jak w przypadku dwóch poprzednich typów; spoina jest podzielona na segmenty spoiny. Parametry potrzebne do zdefiniowania spoiny to: grubość spoiny, odsunięcia początkowe i końcowe, maksymalna długość segmentu i długość przerwy. Wszystkie te parametry mają dokładną wartość, z wyjątkiem długości segmentu. Rzeczywista długość segmentu jest taka sama dla wszystkich segmentów i jest obliczana na podstawie dostępnej długości spoiny pomniejszonej o offsety.
