Některé komponenty, jako jsou ševní spoj, plech s přírubou, čelová deska a další, již obsahují definice svarů. Nicméně existuje samostatná komponenta svar, která spojuje dva libovolné plechy. Svar spojuje plech nebo prutovou desku s dalším plechem, přičemž oba díly již musí být ve struktuře přítomny.
K svařování
Nejprve musíte definovat desku, kterou chcete připojit. Může to být plech nebo prutová deska. Poté definujte referenční desku – desku, ke které má být připojená deska přivařena. Referenční deska může být opět plech nebo prutová deska.
Nastavení sváru
Druhá vstupní kategorie začíná typem sváru. Zde můžete zvolit mezi koutovým nebo tupým svárem a polohou sváru – přední nebo zadní strana. Když jsou obě spojené desky ze stejného materiálu, bude tento materiál také použit jako materiál sváru. Při svařování různých materiálů je nutné materiál sváru vybrat ručně.
Na rozdíl od svarů v jiných komponentách je komponenta svar rozšířena o další modifikace, jako je provedení sváru po jeho délce. Možnosti jsou spojitý, částečná délka a přerušovaný.
U možnosti spojitý je svár proveden po celé dostupné délce kontaktu spojených desek. Jediným vstupním parametrem je tloušťka sváru.

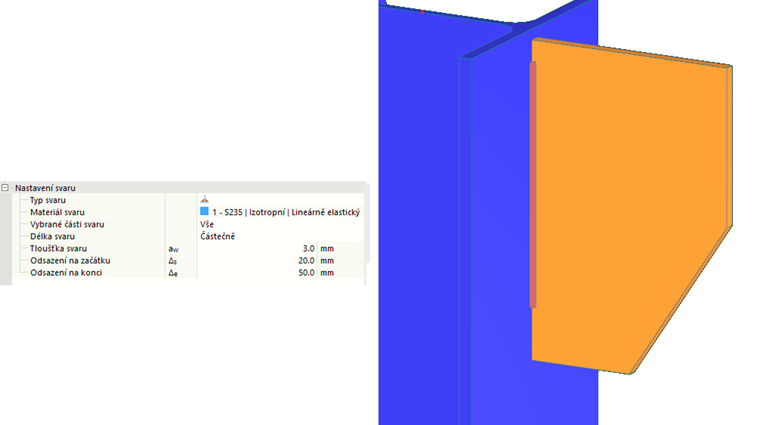

U částečného sváru není svár proveden po celé dostupné délce kontaktu; má počáteční a koncový offset. Parametry pro definici částečného sváru jsou velikost krčku a vzdálenosti, které jsou měřeny od dostupné délky sváru.

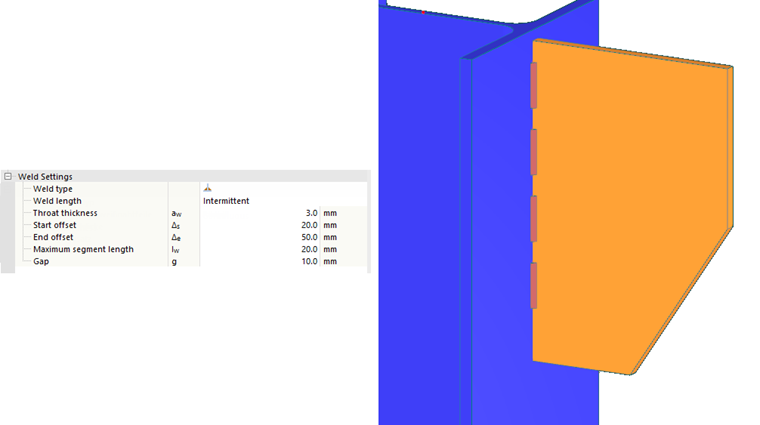

Typ sváru přerušovaný není spojitý jako předchozí dva typy; proces svařování je rozdělen do segmentů. Parametry potřebné pro definici sváru jsou velikost krčku, počáteční a koncový offset, maximální délka segmentu a délka mezery. Všechny tyto parametry mají přesnou hodnotu, s výjimkou délky segmentu. Skutečná délka segmentu je pro všechny segmenty stejná a vypočítává se na základě dostupné délky sváru, která je snížena o offsety.
