Algunos componentes, como Corte de chapa, Chapa bandera, Placa frontal y otros ya incluyen las definiciones de soldadura. Sin embargo, existe un componente separado llamado Soldadura para conectar dos chapas cualesquiera. Una Soldadura conecta una chapa o placa de barra con otra chapa, siendo ambos componentes ya existentes en la estructura.
A soldar
Primero debe definir la placa que desea conectar. Puede ser una chapa o una placa de barra. Luego, defina la placa de referencia: la placa a la que se debe soldar la placa conectada. La placa de referencia puede ser igualmente una chapa o una placa de barra.
Configuración de soldadura
La segunda categoría de entrada comienza con el tipo de soldadura. Aquí puede elegir entre una soldadura de filete o a tope, y la posición de la soldadura: lado anterior o posterior. Si las dos placas conectadas están hechas del mismo material, este también se establece como material de soldadura. Al soldar diferentes materiales, el material de soldadura debe seleccionarse manualmente.
A diferencia de las soldaduras en otros componentes, el componente de Soldadura se amplía a través de otras modificaciones, como la ejecución de la soldadura a lo largo de su longitud. Las opciones son Continuo, Longitud parcial y Intermitente.
Para la opción Continua, la soldadura se ejecuta a lo largo de toda la longitud disponible del contacto de las placas conectadas. El único parámetro de entrada es el espesor de la soldadura.
La Parcial-soldadura no se realiza a lo largo de toda la longitud disponible del contacto; tiene un desplazamiento de inicio y un desplazamiento final. Por lo tanto, los parámetros para definir la soldadura parcial son la altura de la garganta y los desplazamientos medidos desde la longitud de soldadura disponible.

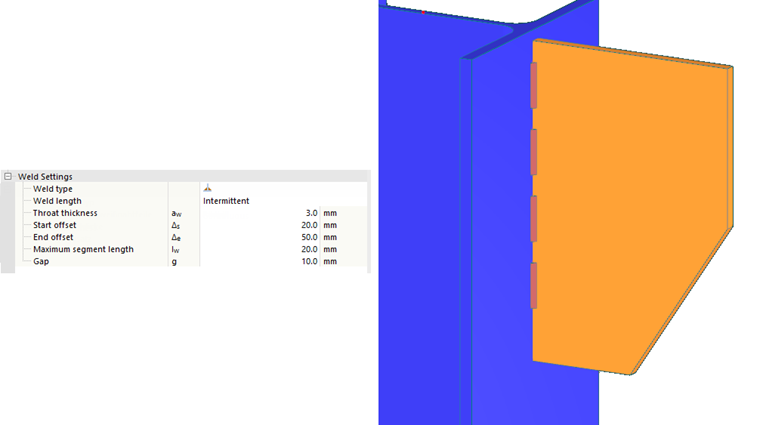

El tipo de soldadura Intermitente no es continuo como los dos tipos anteriores; el proceso de soldadura se divide en segmentos de soldadura. Los parámetros necesarios para la definición de la soldadura son la altura de la garganta, los desplazamientos de inicio y final, la longitud máxima del segmento y la longitud del espacio. Todos estos parámetros tienen un valor exacto, excepto la longitud del segmento. La longitud real del segmento es igual para todos los segmentos y se calcula en base a la longitud de soldadura disponible, reducida por los desplazamientos.
