Alcuni componenti, come Taglio lamiera, Lamiera a bandiera, Piastra frontale e altri, includono già le definizioni delle saldature. Tuttavia, esiste un componente separato Saldatura per collegare tra loro due lamiere qualsiasi. Una Saldatura collega una lamiera o una piastra a un'altra lamiera, dove entrambi i componenti devono già essere presenti nella struttura.
Da saldare
Per prima cosa, devi definire la piastra che desideri collegare. Può essere una lamiera o una piastra a barra. Poi definisci la piastra di riferimento – la piastra a cui verrà saldata la piastra collegata. La piastra di riferimento può a sua volta essere una lamiera o una piastra a barra.
Impostazioni di saldatura
La seconda categoria di inserimento inizia con il Tipo di saldatura. Qui puoi scegliere tra una saldatura a filetto o una saldatura a piena penetrazione e la posizione della saldatura – frontale o posteriore. Se le due piastre collegate sono dello stesso materiale, questo sarà anche impostato come materiale di saldatura. Se saldi materiali diversi, è necessario selezionare manualmente il materiale per la saldatura.
A differenza delle saldature in altri componenti, il componente Saldatura è arricchito da altre modifiche, come l'esecuzione della saldatura sulla sua lunghezza. Le opzioni sono Continuo, Parziale e Interrotto.
Per l'opzione Continuo, la saldatura viene eseguita lungo tutta la lunghezza disponibile del contatto delle piastre collegate. L'unico parametro di input è lo spessore della saldatura.

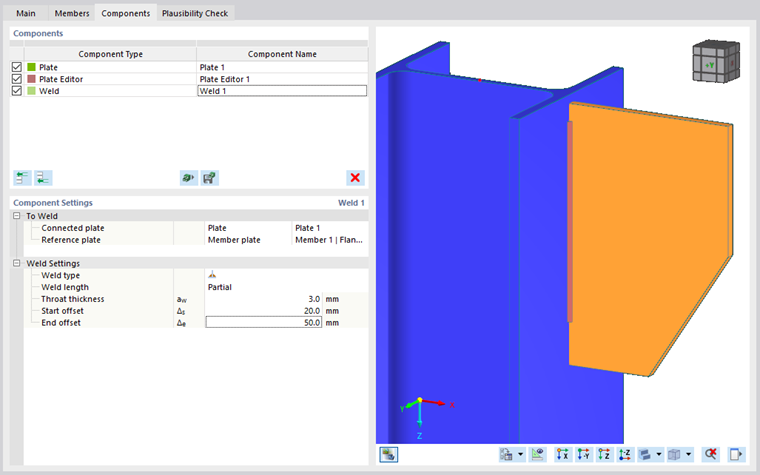

La saldatura Parziale non viene eseguita lungo tutta la lunghezza disponibile del contatto; ha uno scostamento iniziale e uno scostamento finale. Pertanto, i parametri per definire la saldatura parziale sono l'altezza del cordone e le distanze misurate dalla lunghezza della saldatura disponibile.

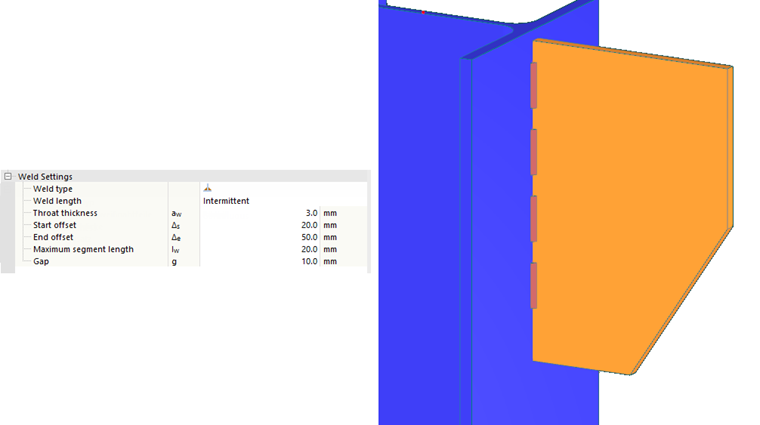

Il tipo di saldatura Intermittente non è continuo come i precedenti due tipi; il processo di saldatura viene suddiviso in segmenti di saldatura. I parametri richiesti per la definizione della saldatura sono l'altezza del cordone, lo scostamento iniziale e finale, la lunghezza massima del segmento e la lunghezza dell'intervallo. Tutti questi parametri hanno un valore esatto, ad eccezione della lunghezza del segmento. La lunghezza effettiva del segmento è uguale per tutti i segmenti ed è calcolata in base alla lunghezza della saldatura disponibile, ridotta dagli scostamenti.
