Certains composants, tels que Coupe de plaque, Plat de cisaillement, Platine d’about etc., incluent déjà les définitions des cordons de soudure. Cependant, un composant distinct Cordon de soudure permet de relier deux plaques entre elles. Un cordon de soudure relie une plaque ou une plaque de barre à une autres, les deux éléments doivent alors déjà être présents dans la structure.
À souder

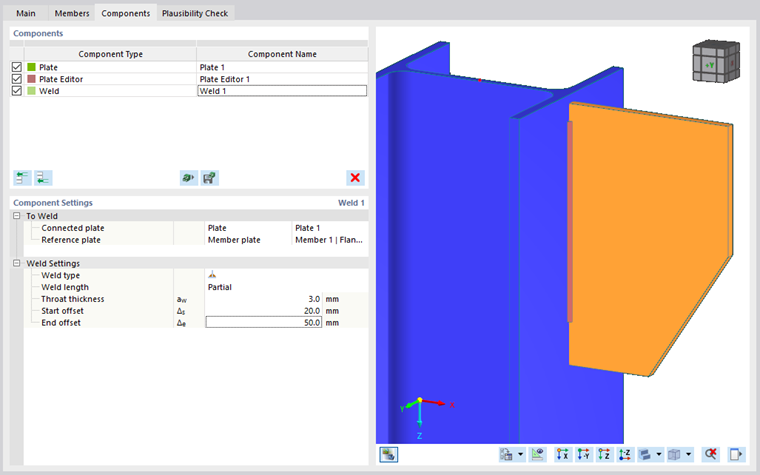

Tout d’abord, définissez la plaque que vous souhaitez connecter. Cela peut être une plaque ou une plaque de barre. Ensuite, définissez la plaque de référence, soit la plaque à laquelle la plaque connectée doit être soudée. La plaque de référence peut également être une plaque ou une plaque de barre.
Paramètres de soudure
La deuxième catégorie d’entrée commence par le Type de soudure. Ici, vous pouvez choisir entre une soudure d’angle ou en bout, ainsi que la position de la soudure, face avant ou arrière. Si les deux plaques connectées sont constituées du même matériau, celui-ci est également défini comme matériau de soudure. Si vous soudez différents matériaux, le matériau de la soudure doit être sélectionné manuellement.
Contrairement aux soudures d’autres composants, le composant Cordon de soudure est enrichi par d’autres modifications, telles que l’exécution de la soudure sur toute sa longueur. Les options sont Continue, Partielle, et Discontinue.

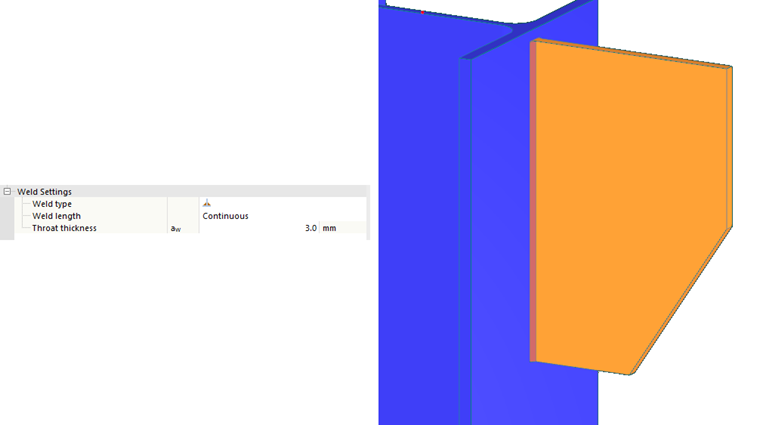

Pour l’option Continue, la soudure s’exécute sur toute la longueur disponible du contact des plaques connectées. Le seul paramètre d’entrée est l’épaisseur de la soudure.
La soudure partielle n’est pas effectuée sur toute la longueur disponible du contact. Elle a un décalage de début et un décalage de fin. Par conséquent, les paramètres pour définir la soudure partielle sont la hauteur de gorge et les décalages, mesurés depuis la longueur de soudure disponible.
Le type de soudure Discontinue n’est pas continu comme les deux types précédents. La soudure est divisé en segments de soudure. Les paramètres requis pour la définition de la soudure sont la hauteur de gorge, les décalages de début et de fin, la longueur maximale du segment, et la longueur de l’espace. Tous ces paramètres ont une valeur précise, à l’exception de la longueur du segment. La longueur réelle du segment est la même pour tous les segments et est calculée en fonction de la longueur de soudure disponible, réduite par les décalages.
