Blacha czołowa z blachą

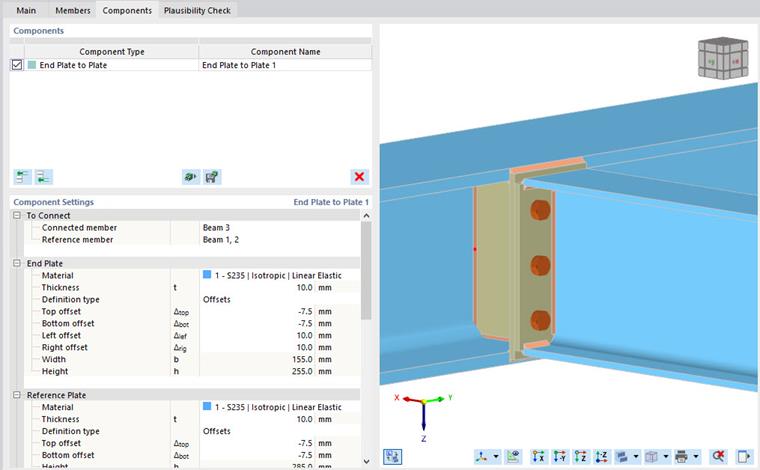

Komponent Blacha czołowa z blachą umożliwia łączenie pręta za pomocą blachy czołowej, blachy odniesienia, usztywnienia, grupy śrub i spoin.

Do połączenia

Pierwsza kategoria ustawień komponentu umożliwia zarządzanie definicją pręta połączonego i pręta odniesienia.

Informacje

Pręty ciągłe mogą być używane tylko jako pręty referencyjne. Połączone pręty muszą mieć typ pręta "Zakończony".

Blacha czołowa

Druga kategoria kontroluje definicję płyty. Wybierz materiał płyty spośród zdefiniowanych materiałów lub utwórz nowy materiał. Następnie wprowadź grubość płyty.

Wymiary płyty można zdefiniować za pomocą opcji "Odsunięcia" lub "Wymiary i położenie". Wybierz odpowiednią opcję z listy.

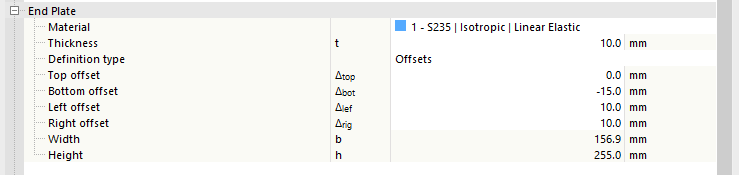

Jeżeli blacha końcowa zostanie zdefiniowana za pomocą opcji "Odsunięcia", dwa wymiary - górne odsunięcie i dolne odsunięcie - zostaną wyprowadzone z wymiarów przekroju pręta odniesienia. Oznacza to, na ile blacha końcowa wystaje poza ramkę ograniczającą przekroju. W ostatnich rzędach można sprawdzić całkowite wymiary płyty, ale nie można ich zmieniać.

W przypadku wybrania opcji "Wymiary i położenie" można bezpośrednio wprowadzić rozmiar płyty. Położenie blachy czołowej zależy od dołączonego pręta: Pozycja pionowa jest mierzona od górnej krawędzi profilu (wartości dodatnie w górę), natomiast mimośród poziomy jest mierzony od środka ciężkości przekroju pręta.

Przełączanie między typami definicji nie zmienia położenia ani wymiarów płyty. Wartości są przeliczane ponownie, aby odzwierciedlić bieżącą definicję.

Blacha odniesienia

Kolejna kategoria określa definicję płyty odniesienia – płyty przyspawanej do pręta odniesienia. Wybierz materiał płyty spośród zdefiniowanych materiałów lub utwórz nowy materiał. Następnie wprowadź grubość płyty.

Wymiary płyty można zdefiniować za pomocą opcji „Odsunięcia” lub „Wymiary i położenie”.

W przypadku zdefiniowania płyty za pomocą opcji "Odsunięcia", dwa wymiary - górne odsunięcie i dolne odsunięcie - zostaną wyprowadzone z wymiarów przekroju pręta odniesienia. Oznacza to, na ile blacha końcowa wystaje poza ramkę ograniczającą przekroju. W ostatnich rzędach można sprawdzić całkowite wymiary płyty, ale nie można ich zmieniać.

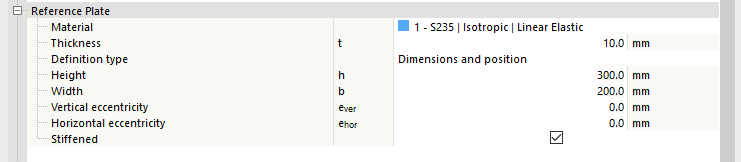

W przypadku wybrania opcji "Wymiary i położenie" można bezpośrednio wprowadzić rozmiar płyty. Mimośrody definiują położenie płyty odniesienia w płaszczyźnie kostki granicznej. Mimośród pionowy przesuwa płytę wzdłuż jej lokalnej osi y, natomiast mimośród poziomy może być wykorzystany do przesuwania płyty odniesienia wzdłuż jej lokalnej osi x.

Przełączanie między typami definicji nie zmienia położenia ani wymiarów płyty. Wartości są przeliczane ponownie, aby odzwierciedlić bieżącą definicję.

Opcja "Usztywniona" określa, czy płyta odniesienia jest usztywniona, czy nie. W przypadku wybrania tej opcji zostanie dodana kategoria Usztywnienie, w której można zdefiniować parametry.

Ulepszacz

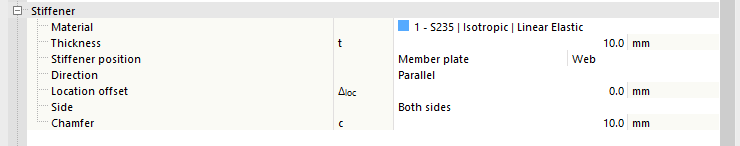

Ta kategoria jest wyświetlana tylko wtedy, gdy dla płyty odniesienia płyty płyta została wybrana opcja "Usztywnione". W tym miejscu można zdefiniować materiał i grubość płyt usztywniających, a także ich położenie i kształt.

Użyj opcji "Pozycja", aby przesunąć usztywnienie wzdłuż pręta odniesienia: „Górne”, „Dolne”, „Środkowe” lub „Oba”. Opcja "Pręt prętowy" umożliwia zrównanie usztywnienia z połączonymi płytami prętowymi.

Opcje „Kierunek” umożliwiają wybór, czy usztywnienie ma być wstawiane równolegle do pręta połączonego, czy też prostopadle do pręta odniesienia. Aby przesunąć usztywnienie w kierunku równoległym do osi pręta odniesienia, można zdefiniować odpowiednie "Odsunięcie położenia".

Za pomocą opcji "Strona" można zdefiniować, czy pręt odniesienia powinien być usztywniony z obu stron, czy tylko z boku płyty odniesienia. Opcje "Fazowanie" umożliwiają modyfikację narożników usztywnień.

śruby

Ta kategoria zarządza właściwościami śrub.

Zdefiniuj średnicę i klasę śruby w pierwszym wierszu, wybierając odpowiednie dane z list.

W kolejnych dwóch rzędach można zdefiniować rozstaw śrub w kierunku poziomym i pionowym.

W przypadku aktywowania opcji 'Płaszczyzna ścinania w gwincie' do kontroli ścinania śruby brana jest pod uwagę niższa wytrzymałość (zredukowane pole powierzchni) zgodnie z wybraną normą obliczeniową.

Spoiny

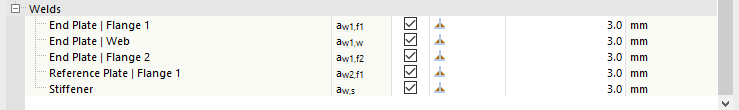

Ostatnia kategoria kontroluje spoiny dla poszczególnych części blachy czołowej. W przypadku usunięcia zaznaczenia z pola wyboru spoina nie zostanie zastosowana.

Po zaznaczeniu przestrzeni po prawej stronie pola wyboru pojawia się lista, z której można wybrać typ spoiny. Dostępnych jest kilka typów spoin pachwinowych i doczołowych.

W przypadku spoin pachwinowych należy zdefiniować każdą grubość. W przypadku użycia usztywnienia dla wszystkich jego krawędzi używane jest jedno ustawienie spoiny.
