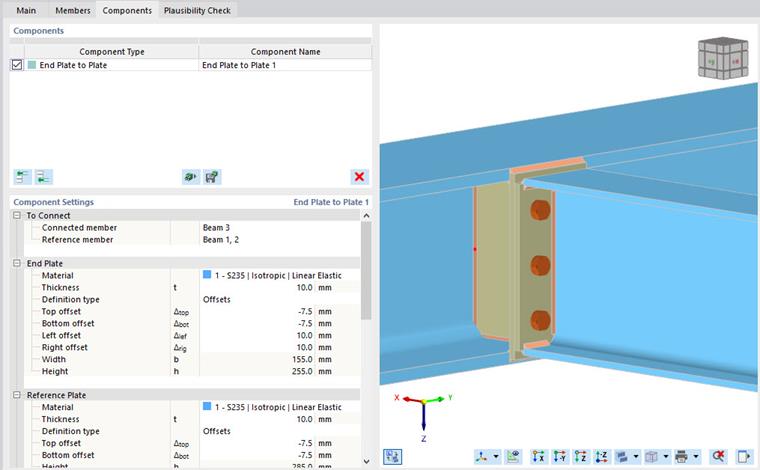

Con il componente Piastra di estremità su piastra, è possibile collegare un'asta a un'altra utilizzando una piastra di estremità, una piastra di riferimento, un irrigidimento, un gruppo di bulloni e saldature.
Da collegare
La prima categoria delle impostazioni del componente gestisce la definizione dell'asta collegata e dell'asta di riferimento.
Piastra di estremità
La seconda categoria controlla la definizione della piastra di estremità. Selezionare il materiale della piastra tra i materiali definiti o crearne uno nuovo. Quindi inserire lo spessore della piastra.
È possibile definire le dimensioni della piastra tramite Offset o tramite Dimensioni e posizione. Selezionare l'opzione appropriata dall'elenco.

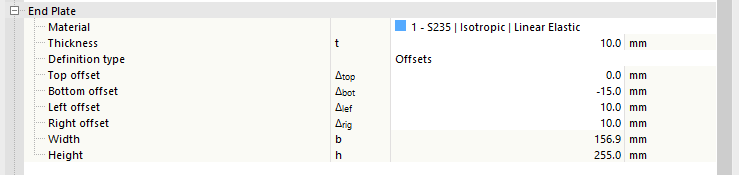

Se si definisce la piastra di estremità tramite Offset, le dimensioni della piastra – tramite 4 offset nel piano della sezione trasversale – sono derivate dalle dimensioni della sezione trasversale dell'asta collegata. Cioè, quanto la piastra di estremità sporge oltre il riquadro di delimitazione della sezione trasversale. È possibile verificare le dimensioni complessive della lamiera nelle ultime righe, ma non modificarle.

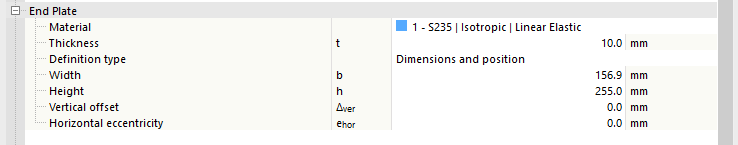

Se si seleziona l'opzione Dimensioni e posizione, è possibile inserire direttamente le dimensioni della lamiera. La posizione della piastra di estremità è relativa all'asta collegata: la posizione verticale è misurata dal bordo superiore del profilo (valori positivi verso l'alto), mentre l'eccentricità orizzontale è misurata dal centro di gravità della sezione trasversale dell'asta.
Il passaggio tra i tipi di definizione non modifica né la posizione né le dimensioni della lamiera. I valori vengono ricalcolati per riflettere la definizione corrente.
Piastra di riferimento
La categoria successiva controlla la definizione della piastra di riferimento – la lamiera saldata all'asta di riferimento. Selezionare il materiale della lamiera tra i materiali definiti o crearne uno nuovo. Quindi inserire lo spessore della lamiera.
Anche in questo caso, è possibile definire le dimensioni della lamiera tramite Offset o tramite Dimensioni e posizione.

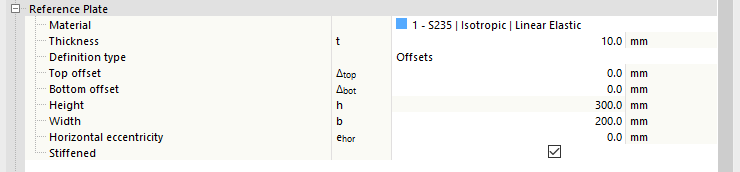

Se si definisce la lamiera tramite Offset, la larghezza – tramite l'offset sinistro e destro – è derivata dalle dimensioni della sezione trasversale dell'asta di riferimento. Cioè, quanto la piastra di estremità sporge oltre il riquadro di delimitazione della sezione trasversale. È possibile verificare la larghezza della lamiera nell'ultima riga, ma non modificarla. L'altezza è inserita direttamente come dimensione.

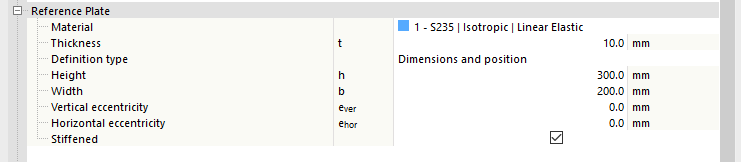

Se si seleziona l'opzione Dimensioni e posizione, è possibile inserire direttamente le dimensioni della lamiera. Le eccentricità definiscono la posizione della piastra di riferimento nel piano del riquadro di delimitazione. L'eccentricità verticale sposta la piastra lungo il suo asse y locale, mentre l'eccentricità orizzontale può essere utilizzata per spostare la piastra di riferimento lungo il suo asse x locale.
Il passaggio tra i tipi di definizione non modifica né la posizione né le dimensioni della lamiera. I valori vengono ricalcolati per riflettere la definizione corrente.
La casella di controllo Irrigidita determina se la lamiera di riferimento è irrigidita o meno. Se si seleziona questa opzione, viene aggiunta la categoria Irrigidimento, in cui è possibile definire i parametri.

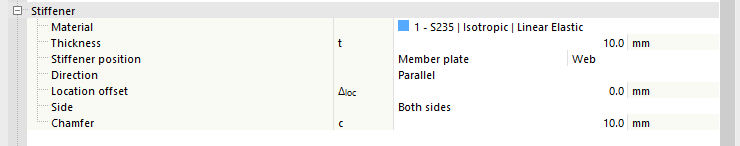

Irrigidimento
Questa categoria viene visualizzata solo se si è selezionata l'opzione Irrigidita per la Piastra di riferimento. Qui è possibile definire il materiale e lo spessore della piastra(e) di irrigidimento, nonché la loro posizione e forma.
Utilizzare le opzioni Posizione per spostare l'irrigidimento lungo l'elemento di riferimento: Superiore, Inferiore, Al centro o Entrambi. L'opzione Piastra dell'asta consente di allineare l'irrigidimento con le lamiere dell'elemento collegato.
Le opzioni Direzione consentono di selezionare se l'irrigidimento deve essere inserito parallelamente all'asta collegata o perpendicolarmente all'asta di riferimento. Se si desidera spostare l'irrigidimento parallelamente alla linea media dell'elemento di riferimento, è possibile definire l'Offset appropriato.
Utilizzare le opzioni Lato per determinare se l'asta di riferimento deve essere irrigidita su entrambi i lati o solo su un lato. Le opzioni in Smusso consentono di regolare gli angoli dell'irrigidimento(i).
Bulloni
Questa categoria gestisce le proprietà dei bulloni.
Nella prima riga, definire il diametro del bullone e la classe di resistenza selezionando le voci appropriate dagli elenchi.
Nelle due righe successive, è possibile definire la spaziatura dei bulloni in direzione orizzontale e verticale. Le distanze dal bordo e dall'asse vengono inserite nella riga separate da spazi. Le spaziature di un sottogruppo possono anche essere inserite come moltiplicazione (ad es. 3*50). Le voci mancanti vengono automaticamente completate in modo coerente con la geometria della piastra.
Attivare la funzione Bulloni pretesi per considerare una precompressione. Il fattore di forza di pretensione e il coefficiente di attrito sotto l'appoggio della testa sono definiti nella Configurazione SLU.
Se l'opzione Filetto nel piano di taglio è attivata, la resistenza inferiore (superficie ridotta) secondo la norma di progetto selezionata viene considerata per la verifica a taglio.

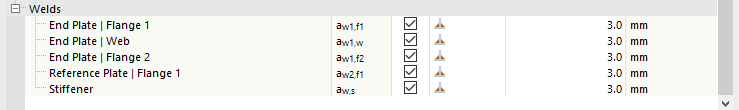

Saldature
L'ultima categoria controlla le saldature per le singole parti della piastra di estremità. Se si disattiva una casella di controllo, quella saldatura non verrà applicata.
Selezionando l'area a destra della casella di controllo, si trova un elenco da cui è possibile selezionare il tipo di saldatura. Sono disponibili vari tipi di filetti di saldatura e saldature a completa penetrazione.
