Avec le composant Platine frontale pour plaque, vous pouvez connecter une barre à une autre à l'aide d'une platine frontale, d'une plaque de référence, d'une raidisseur, d'un groupe de boulons et de cordons de soudure.
À connecter
La première catégorie des paramètres du composant gère la définition de la barre connectée et de la barre de référence.
Platine frontale
La deuxième catégorie contrôle la définition de la platine frontale. Sélectionnez le matériau de la plaque parmi les matériaux définis ou créez un nouveau matériau. Entrez ensuite l'épaisseur de la plaque.
Vous pouvez définir les dimensions de la plaque soit par Offsets soit par Dimensions et position. Sélectionnez l'option correspondante dans la liste.

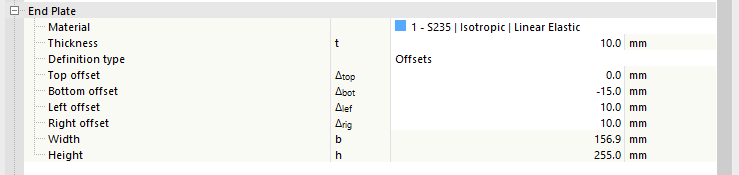

Si vous définissez la platine frontale par Offsets, les dimensions de la plaque – à l'aide de 4 offsets dans le plan de la section transversale – sont dérivées des dimensions de la section de la barre connectée. Cela signifie jusqu'où la platine frontale dépasse du cadre de bord de la section transversale. Vous pouvez vérifier les dimensions totales de la feuille dans les dernières lignes, mais pas les modifier.

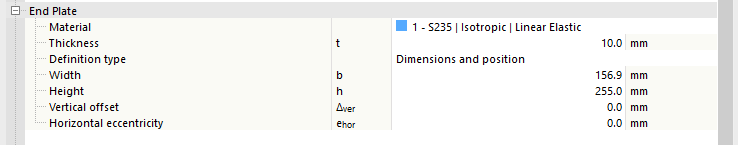

Si vous choisissez l'option Dimensions et position, vous pouvez saisir directement la taille de la feuille. La position de la platine frontale est relative à la barre connectée : la position verticale est mesurée à partir du bord supérieur du profil (valeurs positives vers le haut), tandis que l'excentricité horizontale est mesurée à partir du centre de gravité de la section transversale de la barre.
Le basculement entre les types de définition ne modifie ni la position ni les dimensions de la feuille. Les valeurs sont recalculées pour refléter la définition actuelle.
Plaque de référence
La catégorie suivante contrôle la définition de la plaque de référence – la feuille soudée à la barre de référence. Sélectionnez le matériau de la feuille parmi les matériaux définis ou créez un nouveau matériau. Entrez ensuite l'épaisseur de la feuille.
Ici aussi, vous pouvez définir les dimensions de la feuille soit par Offsets soit par Dimensions et position.
Si vous définissez la feuille par Offsets, la largeur – à l'aide de l'offset gauche et droit – est dérivée des dimensions de la section transversale de la barre de référence. Cela signifie jusqu'où la platine frontale dépasse du cadre de bord de la section transversale. Vous pouvez vérifier la largeur de la feuille dans la dernière ligne, mais pas la modifier. La hauteur est saisie directement en tant que dimension.

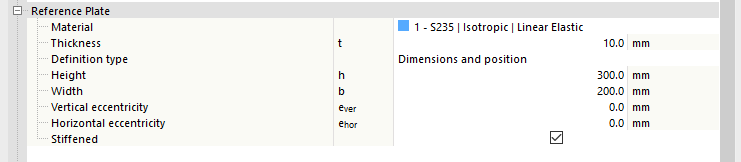

Si vous choisissez l'option Dimensions et position, vous pouvez saisir directement la taille de la feuille. Les excentricités définissent la position de la plaque de référence dans le plan du cadre de bord. L'excentricité verticale déplace la plaque le long de son axe y local, tandis que l'excentricité horizontale peut être utilisée pour déplacer la plaque de référence le long de son axe x local.
Le basculement entre les types de définition ne modifie ni la position ni les dimensions de la feuille. Les valeurs sont recalculées pour refléter la définition actuelle.
La case à cocher Raidie détermine si la feuille de référence est raidie ou non. Si vous sélectionnez cette option, la catégorie Raidisseur est ajoutée, où vous pouvez définir les paramètres.
Raidisseur
Cette catégorie n'apparaît que si vous avez sélectionné l'option Raidie pour la feuille de référence. Ici, vous pouvez définir le matériau et l'épaisseur de la ou des plaques de raidissement ainsi que leur position et leur forme.
Utilisez les options Position pour déplacer le raidissement le long de l'élément de référence : Haut, Bas, Milieu ou Les deux. Avec l'option Plaque de barre, vous pouvez aligner le raidissement avec les feuilles des éléments connectés.
Les options Direction vous permettent de choisir si le raidissement doit être inséré parallèlement à la barre connectée ou perpendiculairement à la barre de référence. Si vous souhaitez déplacer le raidissement parallèlement à la ligne médiane de l'élément de référence, vous pouvez définir l'Offset correspondant.
Utilisez les options Côté pour spécifier si la barre de référence doit être raidie d'un côté ou des deux côtés. Les options sous Chanfrenage vous permettent d'ajuster les coins du ou des raidissements.
Boulons
Cette catégorie gère les propriétés des boulons.
Définissez dans la première ligne le diamètre et la classe de résistance des boulons en sélectionnant les entrées appropriées dans les listes.
Dans les deux lignes suivantes, vous pouvez définir l'espacement des boulons en direction horizontale et verticale. Les distances de bord et d'axe sont saisies dans la ligne avec des espaces séparant les valeurs. Les entrées manquantes sont automatiquement complétées pour s'adapter à la géométrie de la platine frontale.
Activez la fonction Boulons précontraints pour prendre en compte une précontrainte. Le facteur de force de précontrainte et le coefficient de frottement sous l'appui de tête sont définis dans la Configuration de capacité portante.
Si l'option Filetage dans le plan de cisaillement est activée, la résistance plus faible (surface réduite) est prise en compte conformément à la norme de conception sélectionnée pour la vérification au cisaillement.
Cordons de soudure

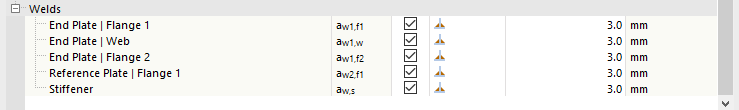

La dernière catégorie contrôle les cordons de soudure pour les différentes parties de la platine frontale. Si vous désactivez une case à cocher, ce cordon de soudure ne sera pas appliqué.
Si vous sélectionnez la zone à droite de la case à cocher, vous trouverez une liste dans laquelle vous pouvez sélectionner le type de cordon de soudure. Il existe différents types de cordons d'angle et de cordons bout à bout.
