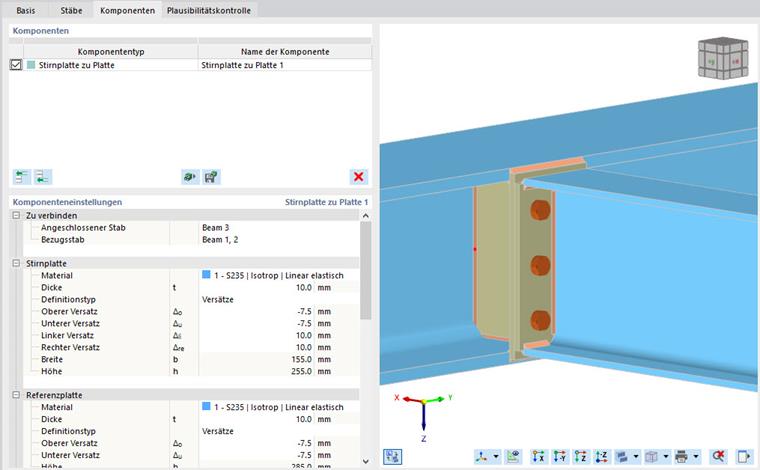

Mit der Komponente Stirnplatte zu Platte können Sie einen Stab mit einem anderen mittels einer Stirnplatte, einer Referenzplatte, einer Versteifung, einer Schraubengruppe und Schweißnähten verbinden.
Zu verbinden
Die erste Kategorie der Komponenteneinstellungen verwaltet die Definition des angeschlossenen Stabs und des Bezugsstabs.
Stirnplatte
Die zweite Kategorie steuert die Definition der Stirnplatte. Wählen Sie das Plattenmaterial aus den definierten Materialien aus oder erstellen Sie ein neues Material. Geben Sie dann die Dicke der Platte ein.
Sie können die Abmessungen der Platte entweder über Versätze oder über Abmessungen und Lage definieren. Wählen Sie die entsprechende Option aus der Liste aus.

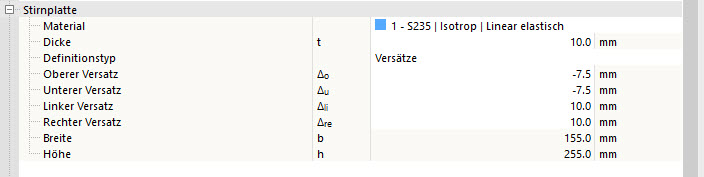

Wenn Sie die Stirnplatte über Versätze definieren, werden die Plattenabmessungen – über 4 Versätze in der Querschnittsebene – aus den Querschnittsabmessungen des angeschlossenen Stabes abgeleitet. Das heißt, wie weit die Stirnplatte über den Begrenzungsrahmen des Querschnitts hinausragt. Sie können die Gesamtabmessungen des Blechs in den letzten Zeilen überprüfen, aber nicht ändern.

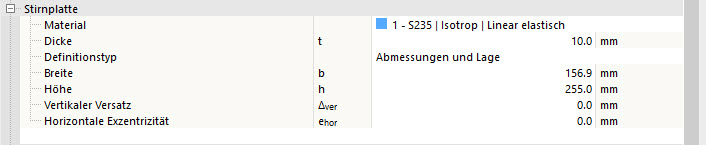

Wenn Sie die Option Abmessungen und Position auswählen, können Sie die Größe des Blechs direkt eingeben. Die Position der Stirnplatte bezieht sich auf den angeschlossenen Stab: Die vertikale Position wird von der Oberkante des Profils aus gemessen (positive Werte nach oben), während die horizontale Exzentrizität vom Schwerpunkt des Stabquerschnitts aus gemessen wird.
Das Umschalten zwischen den Definitionstypen ändert weder die Position noch die Abmessungen des Blechs. Die Werte werden neu berechnet, um die aktuelle Definition widerzuspiegeln.
Referenzplatte
Die nachfolgende Kategorie steuert die Definition der Referenzplatte – des Blechs, das mit dem Bezugsstab verschweißt ist. Wählen Sie das Blechmaterial aus den definierten Materialien aus oder erstellen Sie ein neues Material. Geben Sie dann die Dicke des Blechs ein.

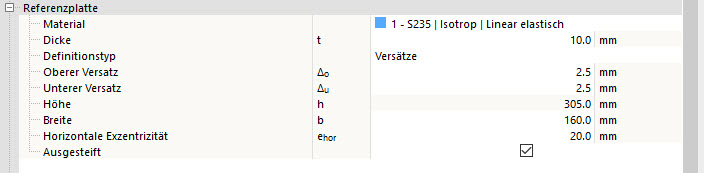

Auch hier können Sie die Abmessungen des Blechs entweder über Versätze oder über Abmessungen und Position definieren.
Wenn Sie das Blech über Versätze definieren, wird die Breite – durch den linken und rechten Versatz – aus den Querschnittsabmessungen des Bezugsstabes abgeleitet. Das heißt, wie weit die Stirnplatte über den Begrenzungsrahmen des Querschnitts hinausragt. Sie können die Breite des Blechs in der letzten Zeilen überprüfen, aber nicht ändern. Die Höhe wird direkt als Abmessung eingegeben.

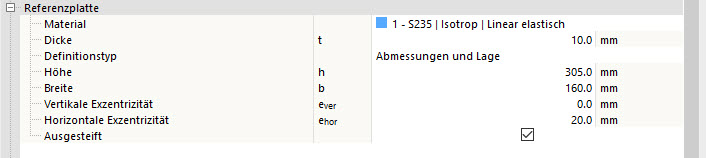

Wenn Sie die Option Abmessungen und Position auswählen, können Sie die Größe des Blechs direkt eingeben. Die Exzentrizitäten definieren die Position der Referenzplatte in der Ebene des Begrenzungsrahmens. Die vertikale Exzentrizität verschiebt die Platte entlang ihrer lokalen y-Achse, während die horizontale Exzentrizität zum Verschieben der Referenzplatte entlang ihrer lokalen x-Achse verwendet werden kann.
Das Umschalten zwischen den Definitionstypen ändert weder die Position noch die Abmessungen des Blechs. Die Werte werden neu berechnet, um die aktuelle Definition widerzuspiegeln.
Das Kontrollkästchen Ausgesteift legt fest, ob das Referenzblech versteift ist oder nicht. Wenn Sie diese Option auswählen, wird die Kategorie Steife hinzugefügt, in der Sie die Parameter definieren können.
Steife

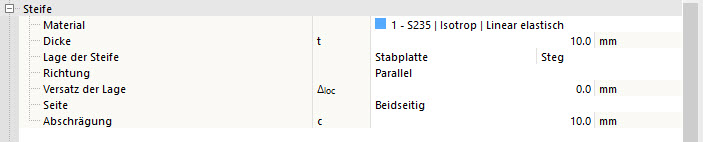

Diese Kategorie wird nur angezeigt, wenn Sie die Option Ausgesteift für das Referenzblech ausgewählt haben. Hier können Sie das Material und die Dicke der Versteifungsplatte(n) sowie deren Lage und Form definieren.
Verwenden Sie die Optionen Lage, um die Versteifung entlang des Referenzelements zu verschieben: Oben, Unten, Mitte oder Beides. Mit der Option Stabplatte können Sie die Versteifung an den angeschlossenen Elementblechen ausrichten.
Mit den Optionen Richtung können Sie auswählen, ob die Versteifung parallel zum angeschlossenen Stab oder senkrecht zum Bezugsstab eingefügt werden soll. Wenn Sie die Versteifung parallel zur Mittellinie des Referenzelements verschieben möchten, können Sie den entsprechenden Versatz festlegen.
Verwenden Sie die Optionen Seite, um festzulegen, ob der Bezugsstab auf beiden Seiten oder nur auf einer Seite versteift werden soll. Mit den Optionen unter Abschrägung können Sie die Ecken der Versteifung(en) anpassen.
Schrauben
In dieser Kategorie werden die Eigenschaften der Schrauben verwaltet.
Legen Sie in der ersten Zeile den Schraubendurchmesser und die Festigkeitsklasse fest, indem Sie die entsprechenden Einträge aus den Listen auswählen.
In den nächsten beiden Zeilen können Sie den Abstand der Schrauben in horizontaler und vertikaler Richtung definieren. Die Rand- und Achsabstände werden mit Leerzeichen getrennt in die Zeile eingegeben. Fehlende Eingaben werden automatisch konsistent zur Geometrie der Stirnplatte vervollständigt.
Aktivieren Sie die Funktion Vorgespannte Schrauben um eine Vorspannung zu berücksichtigen. Der Vorspannkraftfaktor und der Reibwert unter der Kopfauflage wird in der Tragfähigkeitskonfiguration definiert.
Wenn die Option Gewinde in Scherfuge aktiviert ist, wird die geringere Festigkeit (reduzierte Fläche) gemäß der ausgewählten Bemessungsnorm für die Schubnachweis berücksichtigt.
Schweißnähte

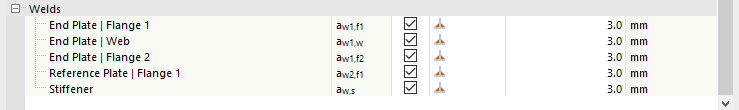

Die letzte Kategorie steuert die Schweißnähte für die einzelnen Teile der Stirnplatte. Wenn Sie ein Kontrollkästchen deaktivieren, wird diese Schweißnaht nicht angewendet.
Wenn Sie den Bereich rechts neben dem Kontrollkästchen auswählen, finden Sie eine Liste, aus der Sie die Art der Schweißnaht auswählen können. Es gibt verschiedene Arten von Kehlnähten und Stumpfnähten.
