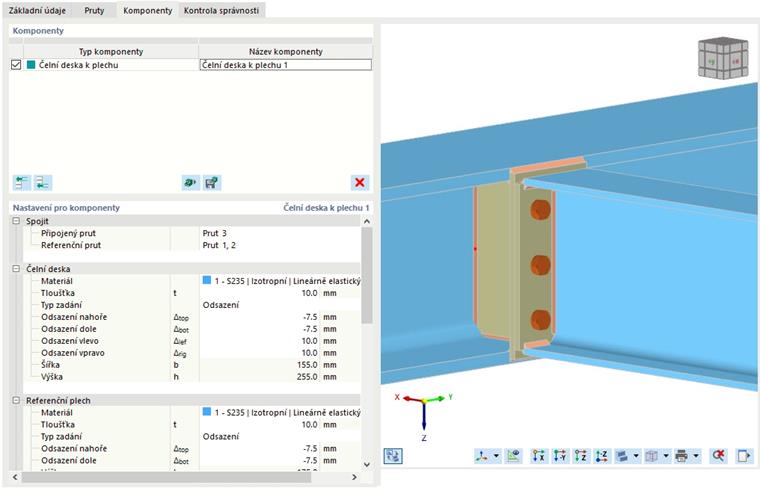

S komponentou Čelní deska k desce můžete připojit prut k jinému pomocí čelní desky, referenční desky, výztuhy, skupiny šroubů a svarů.
Připojit
První kategorie nastavení komponenty spravuje definici připojovaného prutu a referenčního prutu.
Čelní deska
Druhá kategorie řídí definici čelní desky. Vyberte materiál desky z definovaných materiálů nebo vytvořte nový materiál. Poté zadejte tloušťku desky.
Rozměry desky můžete definovat buď pomocí Odsazení, nebo pomocí Rozměrů a pozice. Vyberte odpovídající možnost ze seznamu.

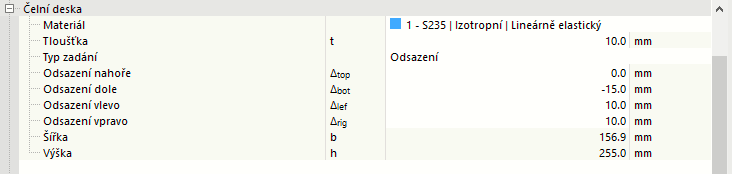

Pokud definujete čelní desku pomocí Odsazení, rozměry desky – pomocí 4 odsazení v rovině průřezu – jsou odvozeny z rozměrů průřezu připojovaného prutu. Tedy jak daleko čelní deska přesahuje obrysový rámeček průřezu. Celkové rozměry plechu můžete zkontrolovat v posledních řádcích, ale nemůžete je měnit.

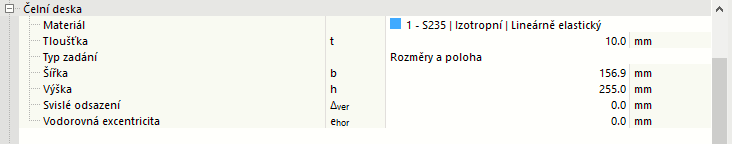

Pokud vyberete možnost Rozměry a pozice, můžete zadat velikost plechu přímo. Pozice čelní desky se vztahuje k připojovanému prutu: Svislá pozice se měří od horního okraje profilu (kladné hodnoty směrem nahoru), zatímco vodorovná excentricita se měří od těžiště průřezu prutu.
Přepínání mezi typy definice nemění pozici ani rozměry plechu. Hodnoty se přepočítají, aby odrážely aktuální definici.
Referenční deska
Následující kategorie řídí definici referenční desky – plechu, který je přivařen k referenčnímu prutu. Vyberte materiál plechu z definovaných materiálů nebo vytvořte nový materiál. Poté zadejte tloušťku plechu.
Také zde můžete definovat rozměry plechu buď pomocí Odsazení, nebo pomocí Rozměrů a pozice.
Pokud definujete plech pomocí Odsazení, šířka – pomocí levého a pravého odsazení – je odvozena z rozměrů průřezu referenčního prutu. Tedy jak daleko čelní deska přesahuje obrysový rámeček průřezu. Šířku plechu můžete zkontrolovat v posledních řádcích, ale nemůžete ji měnit. Výška se zadává přímo jako rozměr.

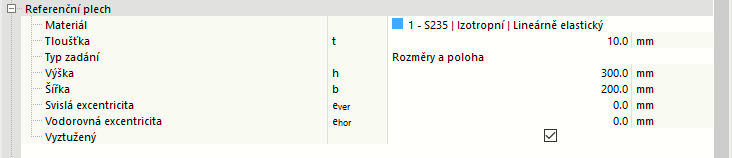

Pokud vyberete možnost Rozměry a pozice, můžete zadat velikost plechu přímo. Excentricity definují pozici referenční desky v rovině obrysového rámečku. Svislá excentricita posouvá desku podél její lokální osy y, zatímco vodorovnou excentricitu lze použít k posunutí referenční desky podél její lokální osy x.
Přepínání mezi typy definice nemění pozici ani rozměry plechu. Hodnoty se přepočítají, aby odrážely aktuální definici.
Zaškrtávací políčko Vyztužený určuje, zda je referenční plech vyztužen či nikoli. Pokud tuto možnost vyberete, přidá se kategorie Výztuha, ve které můžete definovat parametry.
Výztuha
Tato kategorie se zobrazí pouze tehdy, pokud jste pro referenční plech vybrali možnost Vyztužený. Zde můžete definovat materiál a tloušťku výztužné desky (desek) a také její polohu a tvar.
Pomocí možností Pozice posuňte výztuhu podél referenčního prvku: Nahoře, Dole, Uprostřed nebo Obě. Pomocí možnosti Plech prutu můžete výztuhu zarovnat s plechy připojeného prvku.
Pomocí možností Směr můžete zvolit, zda má být výztuha vložena rovnoběžně s připojovaným prutem nebo kolmo k referenčnímu prutu. Pokud chcete výztuhu posunout rovnoběžně se střednicí referenčního prvku, můžete nastavit odpovídající Odsazení.
Pomocí možností Strana určete, zda má být referenční prut vyztužen na obou stranách nebo pouze na jedné straně. Pomocí možností v části Zkosení můžete upravit rohy výztuhy (výztuh).
Šrouby
V této kategorii se spravují vlastnosti šroubů.
V prvním řádku nastavte průměr šroubu a třídu pevnosti výběrem odpovídajících položek ze seznamů.
V dalších dvou řádcích můžete definovat vzdálenost šroubů ve vodorovném a svislém směru. Okrajové a osové vzdálenosti se zadávají do řádku oddělené mezerami. Vzdálenosti podskupiny lze zadat i jako násobení (např. 3*50). Chybějící údaje se automaticky doplní konzistentně s geometrií desek.
Aktivujte funkci Předpjaté šrouby, chcete-li zohlednit předpětí. Součinitel předpínací síly a součinitel tření pod hlavou šroubu se definuje v konfiguraci mezního stavu únosnosti.
Pokud je aktivována možnost Závit ve smykové rovině, zohlední se nižší pevnost (redukovaná plocha) podle vybrané návrhové normy pro posouzení na střih.
Svary
Poslední kategorie řídí svary pro jednotlivé části čelní desky. Pokud zaškrtávací políčko deaktivujete, tento svar se nepoužije.
Pokud vyberete oblast napravo od zaškrtávacího políčka, najdete seznam, ze kterého můžete vybrat typ svaru. K dispozici jsou různé typy koutových a tupých svarů.
