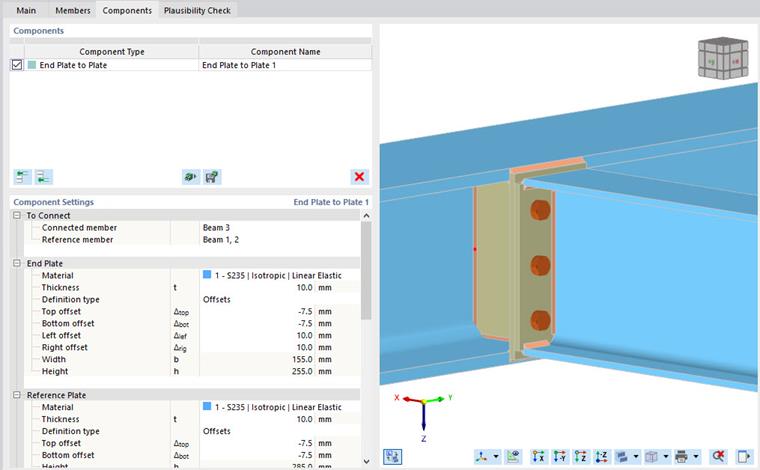

Con el componente Chapa frontal a losa puede conectar una barra con otra mediante una chapa frontal, una losa de referencia, un rigidizador, un grupo de tornillos y soldaduras.
A conectar
La primera categoría de la configuración del componente gestiona la definición de la barra conectada y de la barra de referencia.
Chapa frontal
La segunda categoría controla la definición de la chapa frontal. Seleccione el material de la placa de los materiales definidos o cree un material nuevo. Luego, introduzca el espesor de la placa.
Puede definir las dimensiones de la placa mediante Desviaciones o mediante Dimensiones y posición. Seleccione la opción correspondiente de la lista.

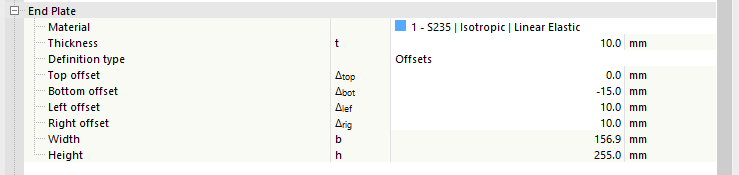

Si define la chapa frontal mediante Desviaciones, las dimensiones de la placa se derivan de las dimensiones de la sección de la barra conectada – mediante 4 desviaciones en el plano de la sección. Es decir, cuánto sobresale la chapa frontal del marco delimitador de la sección. Puede comprobar las dimensiones totales de la placa en las últimas líneas, pero no puede cambiarlas.

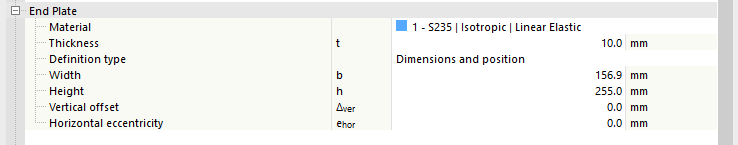

Si selecciona la opción Dimensiones y posición, puede introducir el tamaño de la placa directamente. La posición de la chapa frontal se refiere a la barra conectada: La posición vertical se mide desde el borde superior de la sección (valores positivos hacia arriba), mientras que la excentricidad horizontal se mide desde el centro de gravedad de la sección de barra.
Cambiar entre los tipos de definición no altera ni la posición ni las dimensiones de la placa. Los valores se recalculan para reflejar la definición actual.
Losa de referencia
La siguiente categoría controla la definición de la losa de referencia – la placa soldada a la barra de referencia. Seleccione el material de la placa de los materiales definidos o cree un material nuevo. Luego, introduzca el espesor de la placa.
También aquí puede definir las dimensiones de la placa mediante Desviaciones o mediante Dimensiones y posición.

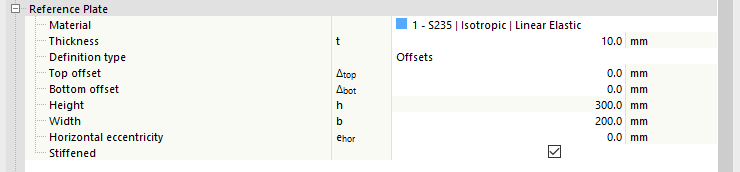

Si define la placa mediante Desviaciones, el ancho – mediante la desviación izquierda y derecha – se deriva de las dimensiones de la sección de la barra de referencia. Es decir, cuánto sobresale la chapa frontal del marco delimitador de la sección. Puede comprobar el ancho de la placa en la última línea, pero no puede cambiarlo. La altura se introduce directamente como dimensión.

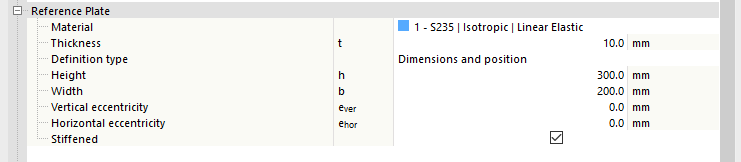

Si selecciona la opción Dimensiones y posición, puede introducir el tamaño de la placa directamente. Las excentricidades definen la posición de la losa de referencia en el plano del marco delimitador. La excentricidad vertical desplaza la placa a lo largo de su eje y local, mientras que la excentricidad horizontal se puede usar para desplazar la losa de referencia a lo largo de su eje x local.
Cambiar entre los tipos de definición no altera ni la posición ni las dimensiones de la placa. Los valores se recalculan para reflejar la definición actual.
La casilla de verificación Rigidizada determina si la placa de referencia está rigidizada o no. Si selecciona esta opción, se añade la categoría Rigidizador, donde puede definir los parámetros.
Rigidizador

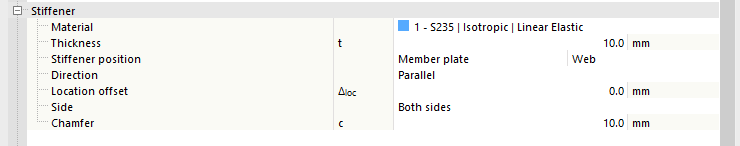

Esta categoría solo se muestra si ha seleccionado la opción Rigidizada para la losa de referencia. Aquí puede definir el material y el espesor de la(s) placa(s) de rigidización, así como su posición y forma.
Use las opciones de Posición para desplazar el rigidizador a lo largo del elemento de referencia: Arriba, Abajo, Centro o Ambos. Con la opción Placa de barra, puede alinear el rigidizador con las placas del elemento conectado.
Con las opciones de Dirección, puede seleccionar si el rigidizador se inserta paralelo a la barra conectada o perpendicular a la barra de referencia. Si desea desplazar el rigidizador paralelo a la línea central del elemento de referencia, puede definir la Desviación correspondiente.
Use las opciones de Cara para determinar si la barra de referencia debe rigidizarse en ambas caras o solo en una. Con las opciones bajo Chaflán, puede ajustar las esquinas del (de los) rigidizador(es).
Tornillos
En esta categoría se gestionan las propiedades de los tornillos.
En la primera línea, determine el diámetro del tornillo y la clase de resistencia seleccionando las entradas correspondientes de las listas.
En las siguientes dos líneas puede definir la distancia de los tornillos en dirección horizontal y vertical. Las distancias al borde y entre ejes se introducen en la línea separadas por espacios. Las distancias de un subgrupo también se pueden introducir como una multiplicación (p. ej., 3*50). Las entradas faltantes se completan automáticamente de forma coherente con la geometría de las placas.
Active la función Tornillos pretensados para considerar un pretensado. El factor de fuerza de pretensado y el coeficiente de fricción bajo la superficie de apoyo se definen en la Configuración del estado límite último.
Si la opción Rosca en el plano de cortante está activada, se considera la resistencia menor (superficie reducida) según la norma de diseño seleccionada para la comprobación a cortante.
Soldaduras

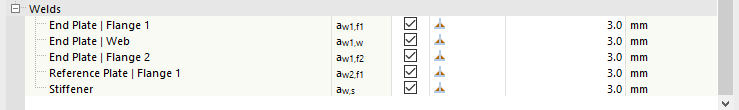

La última categoría controla las soldaduras para las partes individuales de la chapa frontal. Si desactiva una casilla de verificación, esta soldadura no se aplica.
Si selecciona el área a la derecha de la casilla de verificación, encontrará una lista de la que puede seleccionar el tipo de soldadura. Hay diferentes tipos de soldaduras de ángulo y soldaduras a tope.
