Zárodek

Stub je speciální konstrukční prvek, který slouží ke spojení dvou objektů; například pro připojení nosníku ke sloupu pomocí jiného průřezu. Tento virtuální prut se zohlední pouze pro posouzení spoje, nikoli v modelu. Spojení s ostatními pruty je provedeno pomocí svarů a spojovacích prostředků.

Informace

V zásadě se kombinují komponenty Vložený prut, Průřez prutu a Přípoj s čelní deskou jedinou komponentu.

Spojit

První kategorie nastavení komponent spravuje detaily prutů.

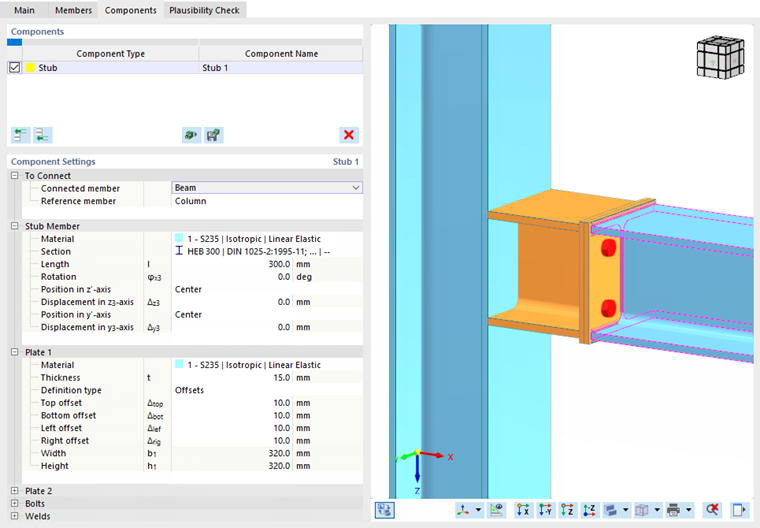

Jako 'Připojený prut' je třeba zadat, který z prutů připojených k uzlu je relevantní pro čep. Obvykle se jedná o nosník. Položka "Referenční prut" je volitelná. To je ovšem užitečné, pokud je nosník připojen pod úhlem: Úhel sklonu se pak automaticky použije pro zkosení pahýlu.

Informace

Referenční pruty musí mít typ "Konec prutu". Tyto pruty nemohou být sledy prutů.

Zárodek prutu

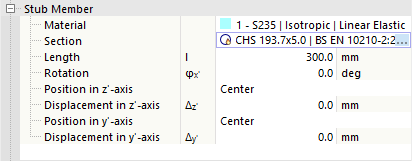

V této kategorii lze definovat vlastnosti prutu s čepem. Vyberte příslušný materiál z definovaných materiálů nebo zadejte nový materiál pomocí Úpravy objektu . Poté zadejte průřez. Zde můžete také použít tlačítko Úpravy objektu v tomto poli vybereme průřez z databáze programu RFEM.

Do pole 'Length' zadejte délku koncovky. Pokud má být uspořádání prutů natočeno nebo přesazeno, je třeba zadat 'Natočení' nebo zadat 'Polohu' pomocí výběrových seznamů a vektorů posunů. V grafické oblasti lze pomocí tlačítka přepnout na zobrazení symbolů Pohled na model přepneme do zobrazení symbolů, kde jsou znázorněny parametry.

Plech 1/Plech 2

Spojení obou profilů lze vytvořit pomocí desek v přechodové oblasti mezi připojeným prutem a čepem. 'Plech 1' je umístěn na připojeném prutu, 'Plech 2' na čepu.

Vyberte příslušný materiál z definovaných materiálů nebo zadejte nový materiál pomocí Úpravy objektu . Poté zadejte tloušťku plechu.

Geometrii plechu lze definovat pomocí 'Odsazení' nebo 'Rozměrů a polohy'. Vyberte příslušnou možnost ze seznamu.

odsazení

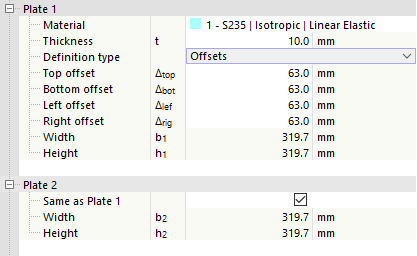

Velikost desky se stanoví z rozměrů průřezu připojeného prutu. Zadáním 'odsazení' ve čtyřech směrech lze stanovit, jak daleko plech vyčnívá za ohraničující rámeček průřezu. Výsledná šířka a výška jsou uvedeny v posledních řádcích; tyto hodnoty nelze měnit.

Rozměry a poloha

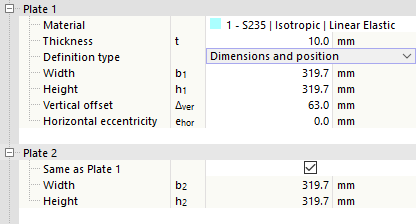

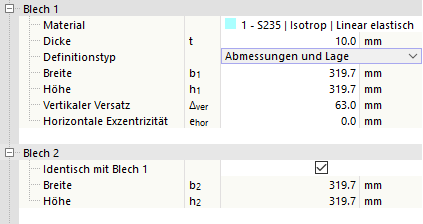

Velikost plechu lze zadat přímo. Poloha se vztahuje k průřezu připojeného prutu nebo čepu, zatímco svislé odsazení se měří od horního okraje (strana průřezu záporné osy z) a vodorovná excentricita se měří od těžiště prutu průřezu.

Informace

Pokud přepnete mezi dvěma typy zadání, program hodnoty převede. Tím se nemění poloha ani velikost plechu.

Šrouby

Pokud nedefinujete šrouby samostatně jako Spojovací prostředky, můžete definovat vlastnosti v této kategorii.

Vyberte 'Průměr' a 'Třídu' šroubů ze seznamu.

Poté zadejte 'počet' a také 'vodorovnou vzdálenost' a 'svislou vzdálenost' šroubů. Tlačítko je zde také neaktivní Pohled na model v grafické oblasti přepneme na symbolické zobrazení parametrů.

Svary

Poslední kategorie určuje, kterými svary jsou plechy připojeny ke konci prutu resp. Pokud některé ze zaškrtávacích políček deaktivujete, nebude na příslušném objektu uspořádán žádný svar.

Seznam typů svarů lze otevřít kliknutím na sloupec vpravo od zaškrtávacího políčka. Na výběr jsou různé typy koutových a tupých svarů. U koutových svarů je třeba zadat tloušťku svaru.
