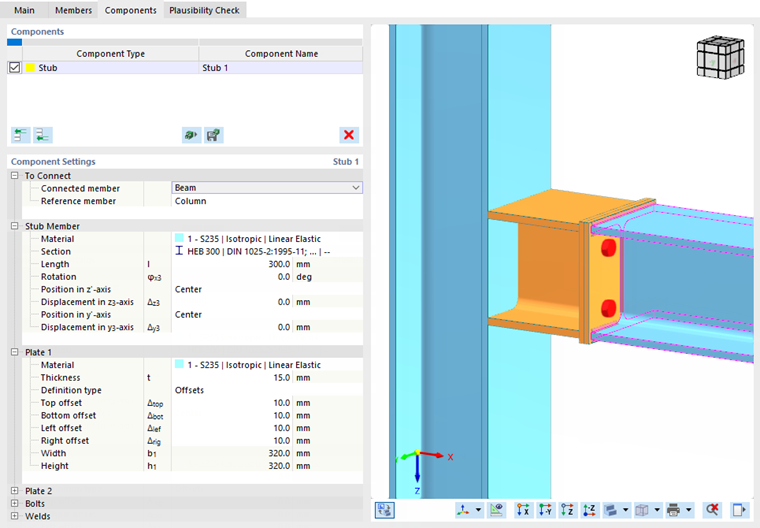

Czop jest specjalnym elementem konstrukcyjnym służącym do połączenia dwóch obiektów; na przykład, aby połączyć belkę ze słupem za pomocą innego przekroju. Ten wirtualny pręt jest uwzględniany tylko przy wymiarowaniu połączeń, a nie w modelu. Połączenie z pozostałymi prętami jest wykonane za pomocą spoin i łączników.
Do połączenia
Pierwsza kategoria ustawień komponentu służy do zarządzania szczegółami prętów.
Należy określić, który z prętów połączonych z węzłem ma znaczenie dla pręta jako 'przyłączony pręt'. Zazwyczaj jest to belka. Pole "Pręt odniesienia" jest opcjonalne. Jest to jednak przydatne, gdy belka jest połączona pod kątem: Kąt nachylenia jest następnie stosowany automatycznie w celu sfazowania pręta.

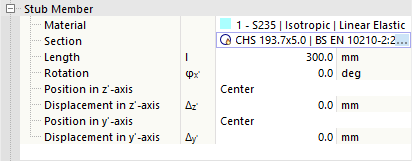

Króciec
W tej kategorii można zdefiniować właściwości pręta pośredniczącego. Wybierz odpowiedni materiał ze zdefiniowanych materiałów lub zdefiniuj nowy za pomocą
, aby zastosować grubość z określonej powierzchni w oknie graficznym. Następnie należy zdefiniować przekrój. Można też użyć przycisku tutaj
w polu wprowadzania należy wybrać przekrój z biblioteki programu RFEM.
W polu 'Długości' należy wprowadzić długość pręta łączącego. Jeżeli rozmieszczenie prętów ma zostać obrócone lub przestawne, można zdefiniować 'Obrót' lub 'Pozycję' za pomocą list wyboru i wektorów przemieszczenia. W obszarze graficznym można przełączyć na wyświetlanie symbolu za pomocą klawisza
przejść do widoku symbolu, w którym przedstawione są parametry.
Płyta 1/Płyta 2
Połączenie tych dwóch odcinków można wykonać za pomocą płyt w strefie przejściowej między prętem a króćcem. 'Płyta 1' jest umieszczona na dołączanym pręcie, 'Płyta 2' na sworzniu.
Wybierz odpowiedni materiał ze zdefiniowanych materiałów lub zdefiniuj nowy za pomocą
, aby zastosować grubość z określonej powierzchni w oknie graficznym. Następnie należy określić grubość blachy.
Geometrię płyty można zdefiniować za pomocą 'Odsunięć' lub 'Wymiarów i położenia'. Wybierz odpowiednią opcję z listy.
Odsunięcia
Rozmiar płyty wynika z wymiarów przekroju połączonego pręta. Definiując 'Odsunięcie' w czterech kierunkach, można zdefiniować, jak daleko płyta wystaje poza ramkę ograniczającą przekroju. W ostatnich wierszach podana jest wynikowa szerokość i wysokość; wartości tych nie można modyfikować.

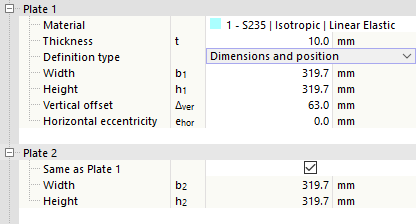

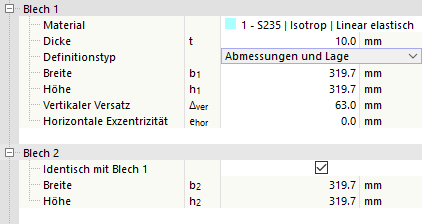

Wymiary i położenie
Rozmiar płyty można zdefiniować bezpośrednio. Pozycja odnosi się do przekroju połączonego pręta lub słupka, przy czym odsunięcie pionowe jest mierzone od górnej krawędzi (strona przekroju ujemnej osi z), a mimośród poziomy jest mierzony od środka ciężkości pręta przekroju.
śruby
Jeżeli śruby nie zostaną zdefiniowane osobno jako łączniki, właściwości można zdefiniować w tej kategorii.
Z list należy wybrać 'Średnicę' i 'Klasę' śrub.
Następnie należy wprowadzić 'ilość' oraz 'rozstaw śrub' i 'pionowy'. Przycisk w tym miejscu również jest nieaktywny
w obszarze graficznym można włączyć wyświetlanie symbolu parametrów.

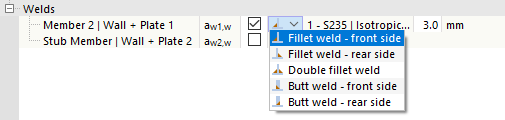

Spoiny
Ostatnia kategoria kontroluje spoiny, za pomocą których płyty zostaną połączone z prętem lub końcówką. W przypadku dezaktywacji jednego z pól wyboru na danym obiekcie nie zostanie umieszczona żadna spoina.
Listę typów spoin można otworzyć, klikając w kolumnie po prawej stronie pola wyboru. Do wyboru dostępne są różne typy spoin pachwinowych i czołowych. W przypadku spoin pachwinowych należy określić grubość spoiny.
