Uno stub è un componente strutturale speciale utilizzato per collegare due oggetti; ad esempio, per collegare una trave a una colonna utilizzando un'altra sezione trasversale. Questa asta virtuale è considerata solo per la verifica del collegamento, non nel modello. Il collegamento con le altre aste viene eseguito tramite saldature e dispositivi di fissaggio.
Da collegare
La prima categoria delle impostazioni dei componenti gestisce i dettagli delle aste.
Specifica quale delle aste collegate al nodo è rilevante per lo stub come 'Asta collegata'. Di solito è una trave. L'"asta di riferimento" è opzionale. Tuttavia, questo è utile se una trave è collegata ad angolo: L'angolo di inclinazione viene quindi applicato automaticamente per smussare lo stub.

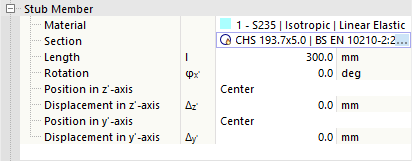

Asta stub
In questa categoria, è possibile definire le proprietà dell'asta. Seleziona il materiale pertinente dai materiali definiti o definisci un nuovo materiale utilizzando
per modificare. Quindi, definire la sezione trasversale. È anche possibile utilizzare il pulsante qui
nella casella di testo per selezionare la sezione trasversale dalla libreria di RFEM.
Nella casella di testo di 'Lunghezza', inserire la lunghezza dello stub. Se si desidera che la disposizione dell'asta sia ruotata o sfalsata, definire la 'Rotazione' o definire la 'Posizione' utilizzando gli elenchi di selezione e i vettori di spostamento. Nell'area grafica, è possibile passare alla visualizzazione dei simboli utilizzando il
passa alla vista simboli, dove sono illustrati i parametri.
Piastra 1/Piatto 2
Il collegamento delle due sezioni può essere stabilito per mezzo delle piastre nella zona di transizione tra l'asta collegata e il troncone. La 'piastra 1' è disposta sull'asta collegata, la 'la piastra 2' sullo stub.
Seleziona il materiale pertinente dai materiali definiti o definisci un nuovo materiale utilizzando
per modificare. Quindi, specificare lo spessore della lamiera.
È possibile definire la geometria della piastra tramite 'Offset' o 'Dimensioni e posizione'. Seleziona l'opzione corrispondente nell'elenco.

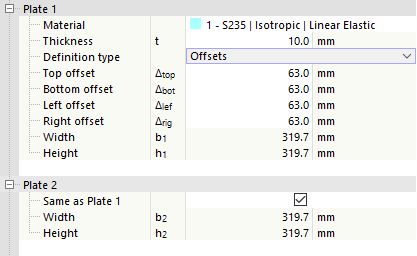

offset
La dimensione della piastra risulta dalle dimensioni della sezione trasversale dell'asta collegata. Definendo lOffset' nelle quattro direzioni, è possibile definire rispettivamente di quanto la piastra sporge oltre il box di delimitazione della sezione trasversale. La larghezza e l'altezza risultanti sono indicate nelle ultime righe; questi valori non possono essere modificati.

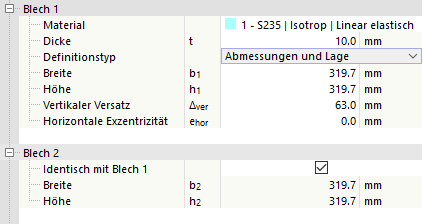

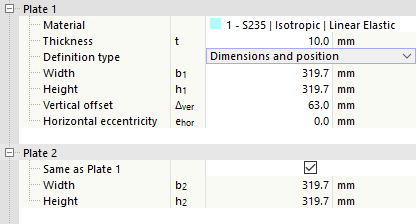

Dimensioni e posizione
È possibile specificare direttamente la dimensione della piastra. La posizione è relativa alla sezione trasversale dell'asta collegata, mentre l'offset verticale è misurato dal bordo superiore (lato della sezione trasversale dell'asse z negativo) e l'eccentricità orizzontale è misurata dal baricentro dell'asta sezione trasversale.
bulloni
Se non si definiscono i bulloni separatamente come elementi di fissaggio, è possibile definire le proprietà in questa categoria.
Seleziona il 'Diametro' e la 'Classe' dei bulloni dagli elenchi.
Quindi, inserisci il 'conteggio', la 'spaziatura orizzontale' e la 'spaziatura verticale' dei bulloni. Anche il pulsante qui è disabilitato
nell'area grafica per passare alla visualizzazione dei simboli dei parametri.

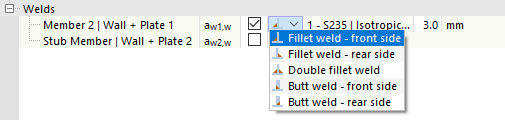

Saldature
L'ultima categoria controlla le saldature con cui le piastre sono collegate all'asta o all'estremità del troncone. Se si disattiva una delle caselle di controllo, nessuna saldatura sarà disposta sull'oggetto corrispondente.
È possibile aprire un elenco di tipi di saldatura facendo clic nella colonna a destra della casella di controllo. Sono disponibili vari tipi di saldature d'angolo e di testa. Per le saldature d'angolo, è necessario specificare lo spessore della saldatura.
