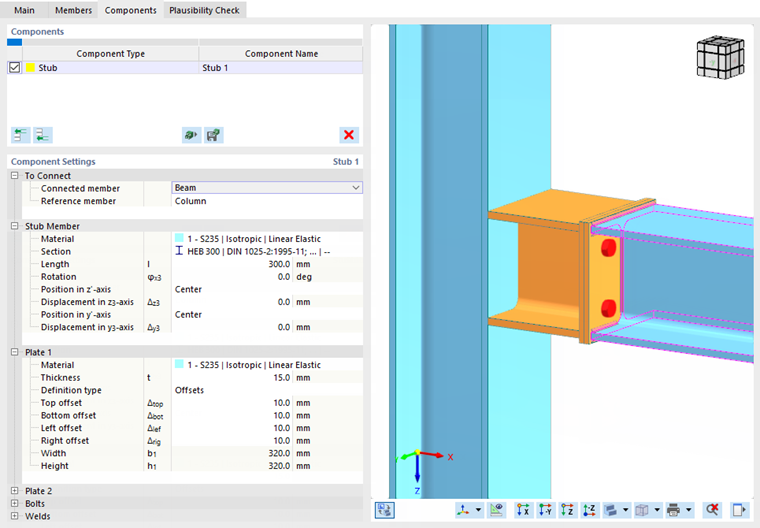

Un tronçon est un composant structurel spécial utilisé pour connecter deux objets. Par exemple, pour assembler une poutre à un poteau à l’aide d’une autre section. Cette barre fictive n’est considérée que pour la vérification de l’assemblage, mais pas dans le modèle. La connexion aux autres barres est réalisée par des soudures et des connecteurs.
À connecter
La première catégorie des paramètres de composant permet de gérer les données des barres.
Définissez les barres connectées au nœud pertinentes pour le tronçon en tant que « Barre connectée ». il s’agit généralement d’une poutre. La « Barre de référence » est facultative. Elle est cependant utile si une poutre est connectée de façon inclinée : L’angle d’inclinaison est ensuite appliqué automatiquement pour chanfreiner le tronçon.

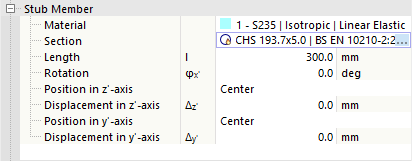

Composant tronçon
Dans cette catégorie, vous pouvez définir les propriétés du tronçon. Sélectionnez le matériau souhaité parmi les matériaux définis ou définissez un nouveau matériau à l’aide du bouton
. Définissez ensuite la section. Vous pouvez également utiliser le bouton
dans la zone de texte pour sélectionner la section dans la bibliothèque de RFEM.
Dans la zone de texte de la « Longueur », entrez la longueur du tronçon. Si vous souhaitez que la disposition des barres soit pivotée ou décalée, définissez la « Rotation » ou la « Position » à l’aide des listes de sélection et des vecteurs de déplacement. Dans la zone graphique, vous pouvez basculer sur l’affichage des symboles à l’aide du bouton
, les paramètres sont alors affichés.
Plaque 1 / Plaque 2
La connexion des deux sections peut être établie au moyen des plaques dans la zone de transition entre la barre connectée et le tronçon. La « plaque 1 » est disposée sur la barre connectée, la « plaque 2 » sur le tronçon.
Sélectionnez le matériau souhaité parmi les matériaux définis ou définissez un nouveau matériau à l’aide du bouton
. Indiquez ensuite l’épaisseur de la plaque.
Vous pouvez définir la géométrie de la plaque par les « Décalages » ou les « Dimensions et position ». Sélectionnez l’option correspondante dans la liste.

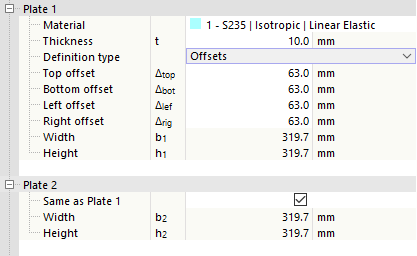

Décalages
La taille de la plaque résulte des cotations de la section de la barre connectée. En définissant le « Décalage » dans les quatre directions, vous pouvez définir de combien la plaque dépasse au-delà du cadre de contour de la section. La largeur et la hauteur résultantes sont indiquées dans les dernières lignes, ces valeurs ne peuvent pas être modifiées.

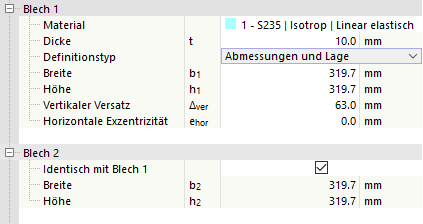

Dimensions et position
Vous pouvez préciser la taille de la plaque directement. La Position est liée à la section de la barre ou du tronçon connecté, tandis que le décalage vertical est mesuré à partir du bord supérieur (côté de la section de l’axe z négatif) et l’excentrement horizontal est mesuré à partir du centre de gravité de la section de barre.
Boulons
Si vous ne définissez pas les boulons séparément comme des organes d’assemblage, vous pouvez définir les propriétés dans cette catégorie.
Sélectionnez le « Diamètre » et la « Classe de résistance » des boulons dans les listes.
Puis, entrez le « nombre » ainsi que « l’espacement horizontal » et « l’espacement vertical » des boulons. Le bouton
dans la zone graphique est également utile pour basculer sur l’affichage des paramètres à l’aide de symboles.

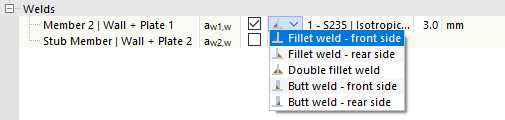

Cordons de soudure
La dernière catégorie contrôle les cordons de soudure avec lesquels les platines sont connectées à l’extrémité de la barre ou du tronçon. Si vous décochez l’une des cases, aucun cordon de soudure n’est disposé sur l’objet correspondant.
Vous pouvez ouvrir une liste des types de soudure en cliquant dans la colonne à droite de la case à cocher. Différents types de soudures d’angle et de soudures en bout sont disponibles. L’épaisseur de la soudure doit être définie pour les soudures d’angle.
