Un cabo es un componente estructural especial que se usa para conectar dos objetos; por ejemplo, para conectar una viga a un pilar utilizando otra sección. Esta barra virtual solo se considera para el cálculo de la conexión, no en el modelo. La conexión con las otras barras se realiza mediante soldaduras y medios de fijación.

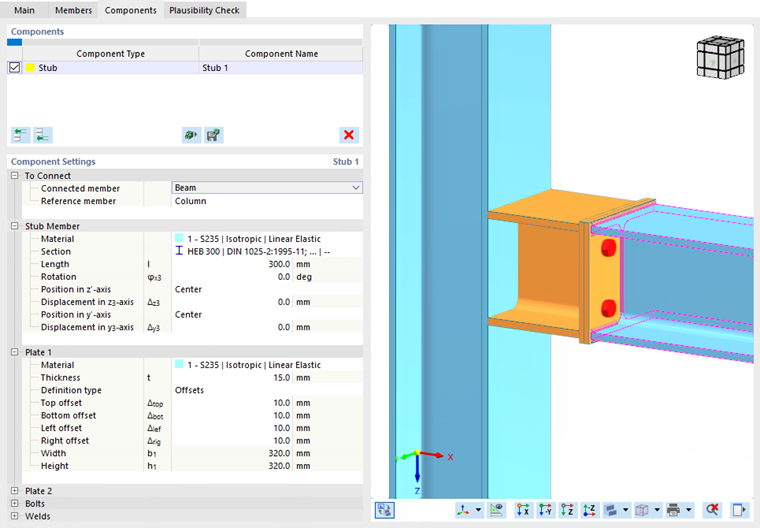

Para conectar
La primera categoría de la configuración del componente gestiona los detalles de las barras.
Especifique cuál de las barras conectadas al nudo es relevante para el cabo como 'Barra conectada'. Esto suele ser una viga. La "Barra de referencia" es opcional. Sin embargo, esto es útil si una viga está conectada en ángulo: El ángulo de la pendiente se aplica automáticamente para achaflanar el cabo.

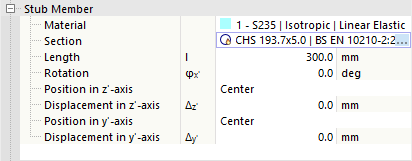

Barra de casquillo
En esta categoría, puede definir las propiedades de la barra de inserción. Seleccione el material relevante de los materiales definidos o defina un nuevo material utilizando el
complemento, por ejemplo. Luego, defina la sección. También puede usar el botón aquí
en el cuadro de texto para seleccionar la sección de la biblioteca de RFEM.
En el cuadro de texto de la 'Longitud', introduzca la longitud de la línea auxiliar. Si desea que la disposición de las barras sea girada o escalonada, defina el 'Giro' o defina la 'Posición' utilizando las listas de selección y los vectores de desplazamiento. En la zona gráfica, puede cambiar a la visualización del símbolo utilizando el botón
cambiar a la vista de símbolos, donde se ilustran los parámetros.
Chapa 1/Chapa 2
La conexión de las dos secciones se puede establecer por medio de las placas en la zona de transición entre la barra conectada y el cabo. La 'placa 1' está dispuesta en la barra unida, la 'placa 2' en el cabo.
Seleccione el material relevante de los materiales definidos o defina un nuevo material utilizando el
complemento, por ejemplo. Luego, especifique el espesor de la chapa.
Puede definir la geometría de la placa mediante 'Desviaciones' o 'Dimensiones y posición'. Seleccione la opción correspondiente en la lista.

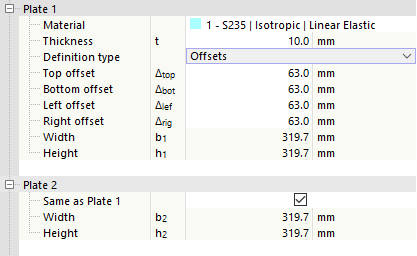

desviaciones
El tamaño de la placa resulta de las dimensiones de la sección de la barra conectada. Al definir la 'Desviación' en las cuatro direcciones, puede definir respectivamente cuánto sobresale la placa más allá del cuadro delimitador de la sección. El ancho y la altura resultantes se indican en las últimas filas; estos valores no se pueden modificar.

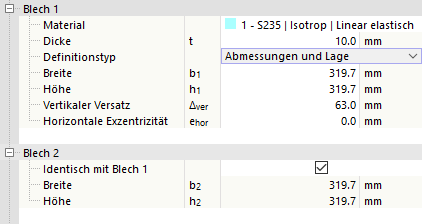

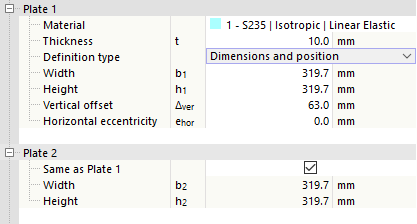

Dimensiones y posición
Puede especificar el tamaño de la placa directamente. la Posición está relacionada con la sección de la barra o el cabo conectado, mientras que la desviación vertical se mide desde el borde superior (cara de la sección del eje z negativo) y la excentricidad horizontal se mide desde el centro de gravedad de la barra sección.
pernos
Si no define los tornillos por separado como Elementos de fijación, puede definir las propiedades en esta categoría.
Seleccione el 'Diámetro' y la 'Clase' de los tornillos de las listas.
Luego, introduzca el 'número' así como la 'separación horizontal' y la 'separación vertical' de los tornillos. El botón aquí también está deshabilitado
en la zona de gráficos para cambiar a la visualización de símbolos de los parámetros.

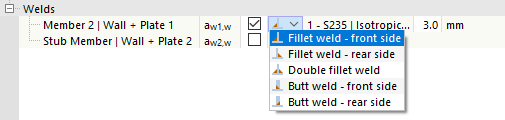

Soldaduras
La última categoría controla las soldaduras con las que se conectan las placas al extremo de la barra o el cabo corto. Si desactiva una de las casillas de verificación, no se dispone ninguna soldadura en el objeto correspondiente.
Puede abrir una lista de tipos de soldadura haciendo clic en la columna a la derecha de la casilla de verificación. Hay varios tipos de soldaduras en ángulo y a tope disponibles para su selección. Para soldaduras en ángulo, tiene que especificar el espesor de la soldadura.
