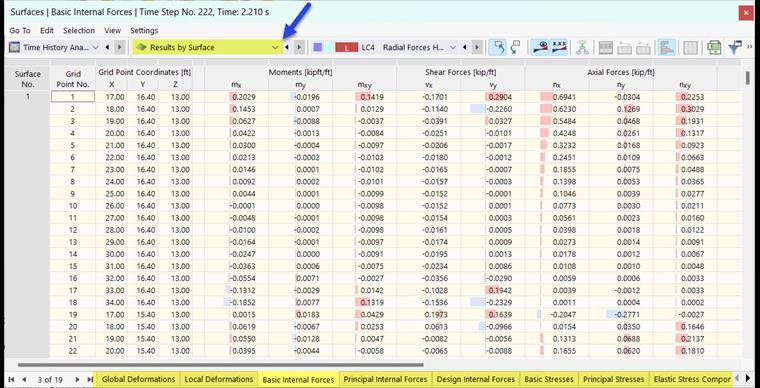

A categoria de resultados da tabela Resultados por superfície lista os resultados numéricos que estão disponíveis nos pontos de grelha das superfícies individuais {%>
Deformações
As deformações das superfícies são apresentadas em relação aos eixos globais, bem como aos eixos de superfície locais. Pode controlar a visualização gráfica através das categorias do navegador 'Deformações globais' e 'Superfícies' → 'Deformações locais'. A tabela lista os resultados correspondentes nos separadores 'Deformações globais' e 'Deformações locais'.
Forças internas
As forças internas da superfície estão subdivididas em três categorias:
- Esforços internos de base: forças internas e momentos na direção dos eixos da superfície
- esforços internos principais: esforços internos na direção dos eixos principais
- Esforços internos de cálculo: forças internas e momentos de acordo com DIN V ENV 1992-1-1 {%>
Define o tipo de resultado para a visualização gráfica na categoria do navegador 'Superfícies' → 'Forças internas'. A tabela lista as forças internas de superfície nos separadores 'Forças internas de base', 'Forças internas principais' e 'Forças internas de cálculo'.
Tensão
As tensões de superfície estão subdivididas em quatro categorias:
- Tensões de base: tensões na direcção dos eixos da superfície
- Tensões principais: tensões na direção dos eixos principais
- Componentes de tensão elástica: Componentes de tensão a partir de momentos fletores e forças de membrana
- Tensões equivalentes: Combinação das tensões de base de acordo com von Mises, Tresca, Rankine ou Bach
Define o tipo de resultado para a visualização gráfica na categoria do navegador 'Superfícies' → 'Tensões'. Na tabela, as tensões de superfície são listadas nos separadores 'Tensões de base', 'Tensões principais', 'Componente de tensão elástica' e 'Tensões equivalentes'.
deformações
As extensões de superfície estão subdivididas em quatro categorias:
- Deformações totais de base: deformações na direção dos eixos da superfície
- Deformações principais totais: deformações na direção dos eixos principais
- Deformações totais máximas: valores extremos das deformações
- Deformações totais equivalentes: Combinação das deformações totais de base de acordo com von Mises, Tresca, Rankine ou Bach
Defina o tipo de resultado para a visualização gráfica na categoria do navegador 'Superfícies' → 'Deformações'. Na tabela, as deformações de superfície são listadas nos separadores 'Deformações totais de base', 'Deformações principais totais', 'Deformações totais máximas' e 'Deformações totais equivalentes'.
Tipo de tensão
Para superfícies com um {%>
