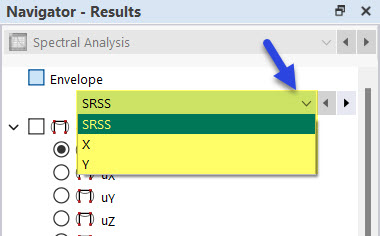

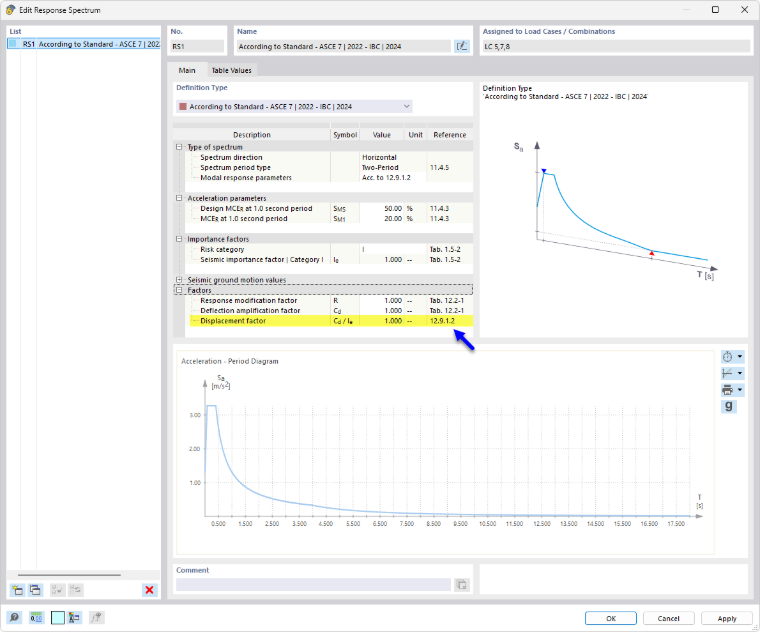

Com as configurações padrão, são enviados os resultados da envolvente, bem como as direções globais X, Y e Z, às quais você atribuiu um espectro de resposta . Estas opções encontram-se disponíveis no topo da lista do Navegador (ver também a imagem # extbookmark manual|image036780|Selecionar envolvente ou direção #) para poder controlar a exibição dos resultados em conformidade.

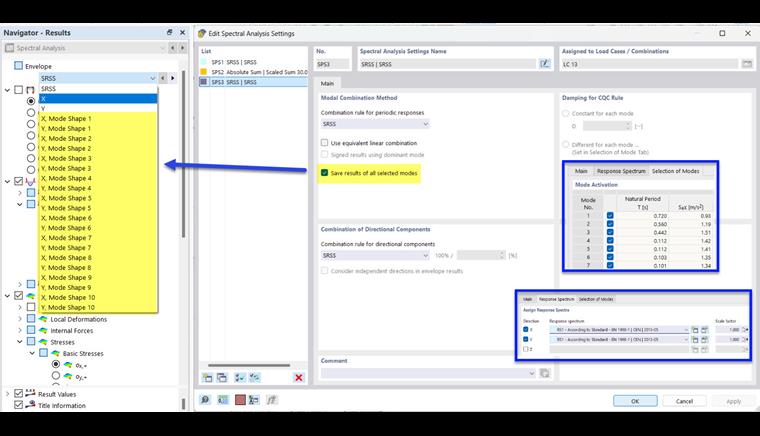

Se você ativou a opção Salvar resultados de todas as formas selecionadas nas Configurações de análise espectral e atribuiu esta configuração a um caso de carga, os resultados de todas as formas de modo selecionadas (ver capítulo Seleção de formas ) para as direções X, Y e Z, para as quais um espectro de resposta 002684 ]] foi atribuído.
No caso de carga, os resultados individuais da análise espectral são guardados e disponibilizados como resultados parciais (envolventes). Substituem a exportação dos casos de carga e das combinações de resultados, como era necessário no módulo adicional RF-/DYNAM Pro da geração de programas RFEM 5/RSTAB 8.
Os resultados parciais disponíveis dependem de qual das configuração de análise espectral você atribuiu ao caso de carga e para quais direções de excitação você especificou um espectro de resposta . As diferentes opções são apresentadas nas tabelas a seguir.
SRSS - regra da soma de raízes quadradas
No caso de um caso de carga , a descrição de resultados nomeia o tipo de envolvente da seguinte forma:
| alinhar = esquerda @ largura = 32% | alinhar = esquerda @ largura = 68% |
| Descrição | Tipo de resultado |
| SRSS | Envolvente total X, Y, Z |
| X | Envolvente de todos os modos próprios em X |
| Y | Envolvente de todos os modos próprios em Y |
| Z | Envolvente de todos os modos próprios em Z |
| X, modo n | Envolvente do enésimo modo próprio em X |
| Y, modo n | Envolvente do enésimo modo próprio em Y |
| Z, forma própria n | Envolvente do enésimo modo próprio em Z |

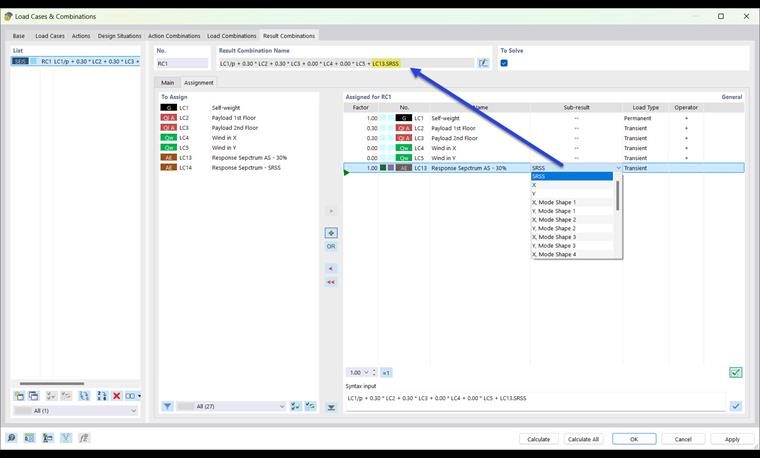

Se tiver especificado na caixa de diálogo 'Casos e combinações de carga' que são enviados resultados parciais (ver figura # extbookmark manual|image030496|Ativar resultados parciais para combinações de resultados #), esses resultados também estão disponíveis para os casos de carga utilizados no CR.
A descrição dos resultados é constituída pelo número do caso de carga e pelos respetivos resultados parciais. Para o caso de carga 7 (CC7), por exemplo, é a seguinte:
| alinhar = esquerda @ largura = 32% | alinhar = esquerda @ largura = 68% |
| Descrição | Tipo de resultado |
| LF7.SRSS | Envolvente total X, Y, Z |
| LF7.X | Envolvente de todos os modos próprios em X |
| LF7.Y | Envolvente de todos os modos próprios em Y |
| LF7.Z | Envolvente de todos os modos próprios em Z |
| LC7.X , modo forma segundo | Envolvente do enésimo modo próprio em X |
| LF7.Y , modo forma segundo | Envolvente do enésimo modo próprio em Y |
| LF7.Z , modo forma segundo | Envolvente do enésimo modo próprio em Z |
Soma em escala (100%/30% ou 100%/40%)
No caso de um caso de carga , a descrição de resultados nomeia o tipo de envolvente da seguinte forma:
| alinhar = esquerda @ largura = 32% | alinhar = esquerda @ largura = 68% |
| Descrição | Tipo de resultado |
| Somas à escala | Envolvente total |
| X 100% ❘ Y 30% ❘ Z 30% | Envolvente fatorizada de todos os modos próprios em X (100%), Y (30%) e Z (30%) |
| X 30% ❘ Y 100% ❘ Z 30% | Envolvente fatorizada de todos os modos próprios em X (30%), Y (100%) e Z (30%) |
| X | Envolvente de todos os modos próprios em X (100%) |
| Y | Envolvente de todos os modos próprios em Y (100%) |
| Z | Envolvente de todos os modos próprios em Z (100%) |
| X, modo n | Envolvente do enésimo modo próprio em X |
| Y, modo n | Envolvente do enésimo modo próprio em Y |
| Z, forma própria n | Envolvente do enésimo modo próprio em Z |
No caso de ser uma combinação de resultados , a descrição dos resultados é constituída pelo número do caso de carga e pelos respetivos resultados parciais. Para o caso de carga 7 (CC7), por exemplo, é a seguinte:
| alinhar = esquerda @ largura = 32% | alinhar = esquerda @ largura = 68% |
| Descrição | Tipo de resultado |
| LF7.Somas à escala | Envolvente total |
| LF7.SSX | Envolvente fatorizada de todos os modos próprios em X (100%), Y (30%) e Z (30%) |
| LF7.SSY | Envolvente fatorizada de todos os modos próprios em X (30%), Y (100%) e Z (30%) |
| LF7.SSZ | Envolvente fatorizada de todos os modos próprios em X (30%), Y (30%) e Z (100%) |
| LF7.X | Envolvente de todos os modos próprios em X (100%) |
| LF7.Y | Envolvente de todos os modos próprios em Y (100%) |
| LF7.Z | Envolvente de todos os modos próprios em Z (100%) |
| LC7.X , modo forma segundo | Envolvente do enésimo modo próprio em X |
| LF7.Y , modo forma segundo | Envolvente do enésimo modo próprio em Y |
| LF7.Z , modo forma segundo | Envolvente do enésimo modo próprio em Z |
Soma absoluta
No caso de um caso de carga , a descrição de resultados nomeia o tipo de envolvente da seguinte forma:
| alinhar = esquerda @ largura = 32% | alinhar = esquerda @ largura = 68% |
| Descrição | Tipo de resultado |
| Soma absoluta | Envolvente total X, Y, Z |
| X | Envolvente de todos os modos próprios em X |
| Y | Envolvente de todos os modos próprios em Y |
| Z | Envolvente de todos os modos próprios em Z |
| X, modo n | Envolvente do enésimo modo próprio em X |
| Y, modo n | Envolvente do enésimo modo próprio em Y |
| Z, forma própria n | Envolvente do enésimo modo próprio em Z |
No caso de ser uma combinação de resultados , a descrição dos resultados é constituída pelo número do caso de carga e pelos respetivos resultados parciais. Para o caso de carga 7 (CC7), por exemplo, é a seguinte:
| alinhar = esquerda @ largura = 32% | alinhar = esquerda @ largura = 68% |
| Descrição | Tipo de resultado |
| LF7.AS | Envolvente total |
| LF7.X | Envolvente de todos os modos próprios em X |
| LF7.Y | Envolvente de todos os modos próprios em Y |
| LF7.Z | Envolvente de todos os modos próprios em Z |
| LC7.X , modo forma segundo | Envolvente do enésimo modo próprio em X |
| LF7.Y , modo forma segundo | Envolvente do enésimo modo próprio em Y |
| LF7.Z , modo forma segundo | Envolvente do enésimo modo próprio em Z |
