Resultados

Após o cálculo bem-sucedido, são exibidos os resultados de uma combinação de cargas pushover: Na janela de trabalho pode ver as deformações globais, na tabela pode ver os parâmetros de análise de pushover assim como as deformações, forças de apoio e forças internas dos nós e barras. Os resultados da verificação de pushover estão assim completamente integrados na interface do programa do RFEM ou do RSTAB.

01 Resultados da análise de pushover na janela gráfica e tabela

janela de trabalho

Na parte superior do navegador ' - Resultados ', selecione o nível de carga a ser utilizado para representar graficamente os resultados. Também pode utilizar os botões e para alternar entre as entradas.

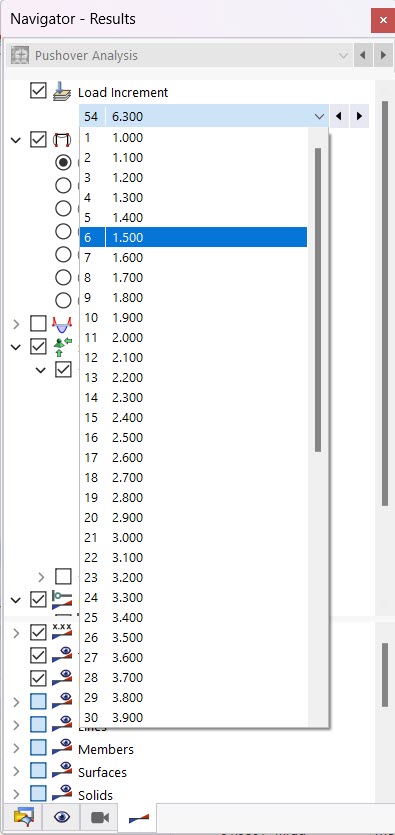

04 Selecionar o nível de carga

Para a representação gráfica dos resultados, estão disponíveis no Navegador todos os tipos de resultados que também estão disponíveis para um caso de carga estático. Dependendo do tipo de modelo, estas são, por exemplo, as deformações globais, as forças internas da barra e da superfície ou as reações de apoio. Os tipos de resultados dos objetos de modelo são descritos no capítulo Resultados do manual do RFEM. Além disso, na categoria do navegador ' Aprovações ', pode definir quais os critérios de resultados que são exibidos graficamente para Ligações plásticas .

As tabelas de resultados da análise dinâmica são exibidas automaticamente quando o utilizador visualiza os resultados da combinação de cargas pushover. Pode utilizar as categorias e subcategorias para controlar a visualização dos resultados na tabela (ver capítulo tabelas do Manual do RFEM). Estão disponíveis várias subcategorias para a análise de pushover. São apresentados nos capítulos seguintes.

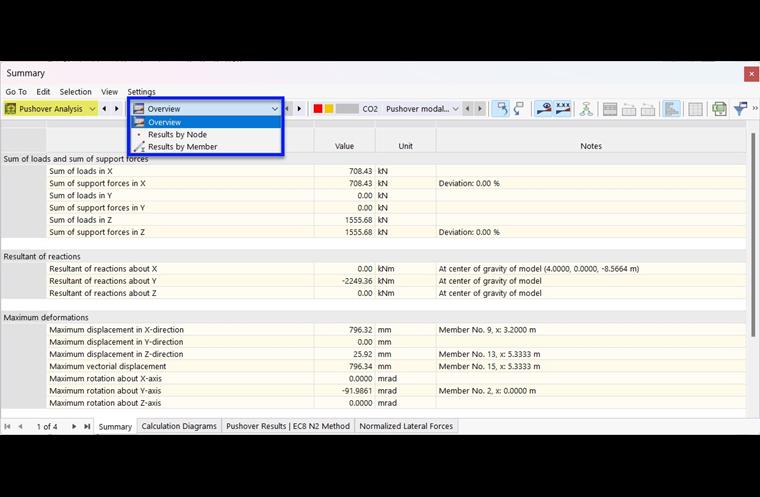

05 Selecionar subcategoria para os resultados da análise de pushover

As opções para a avaliação de resultados são descritas em geral no capítulo Avaliação de resultados do manual do RFEM.

Unidades e casas decimais

Pode ajustar as unidades e casas decimais como descrito no capítulo Unidades e casas decimais . Como se trata principalmente de deformações, esforços internos, tensões e forças de apoio, as unidades no capítulo unidades de alteração do manual do RFEM descreviam os parâmetros da categoria 'Análise estática' relevantes.
