Uma configuração para análise de pushover ( PA ) especifica as regras segundo as quais a carga é aumentada e o cálculo iterativo do deslocamento pretendido termina. Um tipo de análise padrão é predefinido. Pode ajustar este tipo a qualquer momento ou criar configurações adicionais para a análise de pushover.

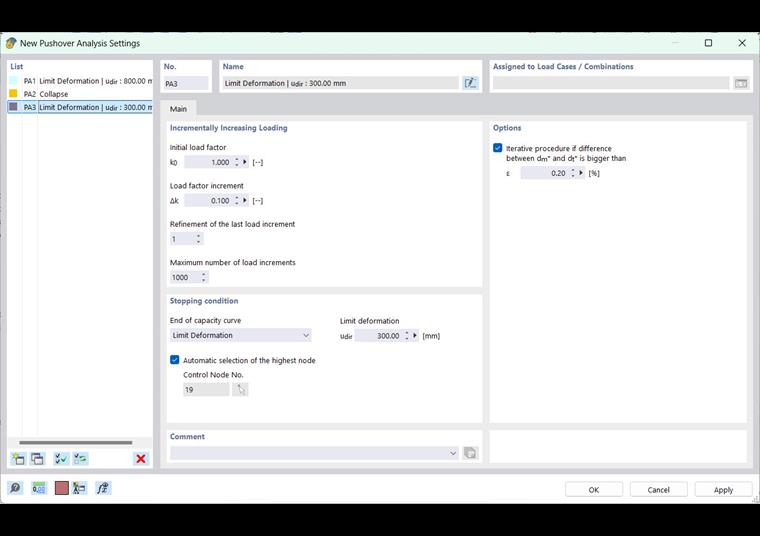

A caixa de diálogo 'Configurações de análise de pushover' gere as configurações do tipo de análise selecionado na 'lista' à esquerda.
Carregamento aumentado por incrementos
Nesta secção, pode definir como a carga horizontal deve ser aumentada gradualmente.
Fator de carga inicial
O valor k0 representa o fator inicial. Via de regra, a análise começa com 1,0 vez a carga lateral. Na EN 1998-1, a Eq. (B.1), por exemplo, a carga de saída é descrita com a seguinte relação:
| E | Módulo de elasticidade |
| Mz, Rd | Valor de cálculo do momento fletor permitido sobre o eixo z local |
| Φi | Turno relacionado |
incremento de fator de carga
O fator Δk especifica o tamanho do degrau com o qual a carga é aumentada no decurso da análise. Quanto menor o fator, mais tempo demora o cálculo. Por outro lado, se o fator for muito grande, existe o risco de o deslocamento do alvo não ser determinado com a precisão necessária.
Refinamento do último incremento de carga
Este campo de entrada permite subdividir a área crítica do último passo de carga com passos de carga mais finos. Isto significa que mesmo com fatores relativamente grosseiros Δk, pode ser realizado um cálculo rápido com boa precisão de resultados.
Número máximo de incrementos de carga
O cálculo termina assim que o número máximo de níveis de carga é alcançado. Desta forma, evita-se que a análise para a determinação da curva de capacidade decorra indefinidamente ou que não haja convergência devido a efeitos oscilantes.
condição para parar
Nesta secção pode definir os critérios de destino do cálculo.
Final de curva de capacidade
A curva de capacidade expressa a capacidade de uma estrutura suportar cargas laterais. Estão disponíveis duas opções na lista como destino para o cálculo desta curva.
- Deformação limite: O cálculo termina assim que é atingida uma determinada deformação. Pode especificar esta deformação limite manualmente no campo à direita. Depende do deslocamento do alvo e, portanto, da força do sismo (espectro de resposta). Em muitos casos, 5% da altura do edifício pode ser utilizado como guia.
- Recolher: As cargas que atuam horizontalmente são aumentadas até que ocorra uma singularidade e o sistema tenha falhado.
Seleção automática do nó mais alto
A caixa de seleção é selecionada por padrão. O nó mais alto no edifício representa assim o nó de controlo para a deformação limite ou para o registo da deformação na curva de capacidade. Se remover a seleção, pode especificar um nó diferente no modelo.
Opções
A caixa de seleção ' Método iterativo, se a diferença entre dm * edt * for superior a ε ', permite que a precisão para a determinação iterativa do deslocamento alvo dt * seja ajustada. Este procedimento iterativo é referido na EN 1998-1, B.5; corresponde ao método N2 de acordo com [1 ]. Pode utilizar o valor ε para influenciar a distância permitida entre duas iterações como critério de finalização e assim aumentar a precisão do resultado.
