Na categoria de resultados da tabela Resultados por volume , são listados os resultados numéricos , que são exibidos nos pontos de grelha das superfícies de contorno da unidade -6/000042 sólidos existem. Os resultados são ordenados por número de volume.
Deformações
Die Verformungen der Volumenkörper-Begrenzungsflächen werden auf die globalen Achsen bezogen ausgegeben. Podecontrolar a visualização gráfica através da categoria do navegador 'Deformações globais' (ver figura # extbookmark manual|image030131|Resultados da análise espectral #). A tabela lista os resultados correspondentes no separador 'Deformações'.
Tensão
Die Spannungen der Volumenkörper-Begrenzungsflächen sind in drei Kategorien unterteilt:
- Tensões básicas: tensões na direção do eixo da superfície
- Tensões principais: tensões na direção do eixo principal
- Tensões equivalentes: Combinação das tensões principais segundo von Mises, Tresca, Rankine ou Bach

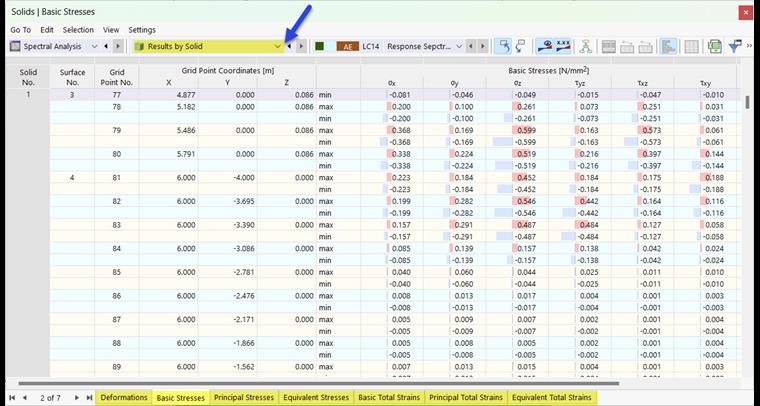

Na categoria do navegador 'Sólidos' → ' Tensões ', especifique o tipo de resultados para a representação gráfica. A tabela lista as tensões das superfícies sólidas nos separadores 'Tensões básicas ',' Tensões principais ' e ' Tensões equivalentes '.
deformações
Die Verzerrungen der Volumenkörper-Begrenzungsflächen sind in drei Kategorien unterteilt:
- Deformações totais básicas: deformações na direção dos eixos da superfície
- Deformações totais principais: deformações na direção dos eixos principais
- Deformações totais equivalentes: Combinação das deformações totais de acordo com von Mises, Tresca, Rankine ou Bach
Na categoria do navegador 'Sólidos' → ' Distorções ', especifique o tipo de resultados para a representação gráfica. A tabela lista as deformações de superfície do sólido em 'Deformações totais de base ',' Deformações totais principais ' e ' Deformações totais comparativas '.
