Rotieren

Selektieren Sie die Modellobjekte, die Sie drehen möchten. Klicken Sie dann auf die Schaltfläche (siehe Bild Modellierungstools ). Im Dialog 'Rotieren' geben Sie an, ob die Objekte beim Rotieren kopiert werden sollen, und legen die Parameter fest.

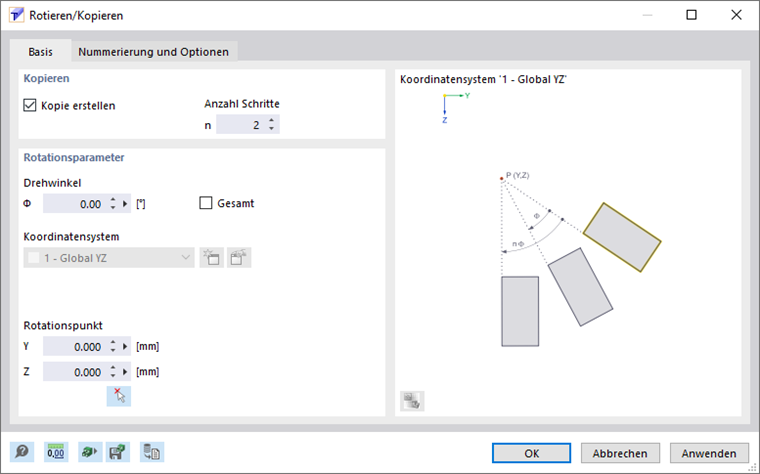

02 Dialog 'Rotieren/Kopieren'

Basis

Das Register Basis verwaltet die elementaren Parameter zum Rotieren der Objekte.

Kopieren

Befindet sich im Kontrollfeld 'Kopie erstellen' kein Häkchen, so werden die selektierten Objekte gedreht. Wenn Sie eine oder mehrere Kopien erzeugen wollen, haken Sie das Kontrollfeld an. Geben Sie dann die 'Anzahl Schritte' an, die die Menge an Kopien beschreibt.

Rotationsparameter

Geben Sie den 'Drehwinkel' Φ an. Er ist auf ein rechtsdrehendes Koordinatensystem bezogen. Das Kontrollfeld 'Gesamt' steuert bei mehreren Kopien, ob der Winkel zwischen den einzelnen Kopien oder zwischen dem Original und der letzten Kopie angesetzt wird.

Den 'Rotationspunkt' können Sie über die Koordinaten definieren oder mit der Schaltfläche grafisch bestimmen.

Nummerierung

Das Register Nummerierung wird nur beim Kopieren angezeigt. Sie können hier die Nummerierung der neuen Objekte beeinflussen.

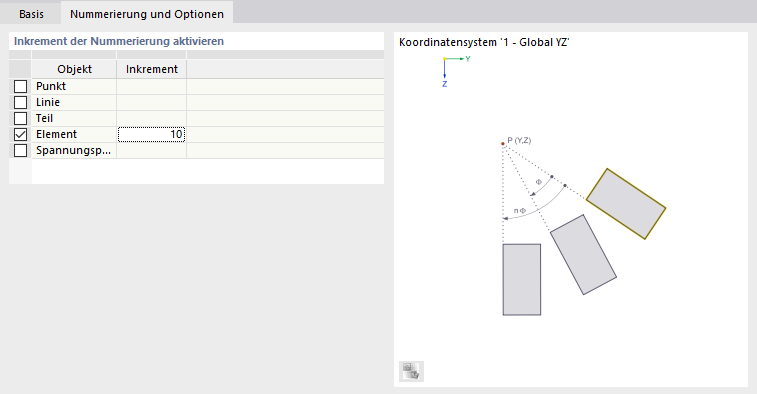

04 Nummerierung anpassen

Die Funktionen dieses Registers sind im Kapitel Verschieben und Kopieren beschrieben.
