Tourner

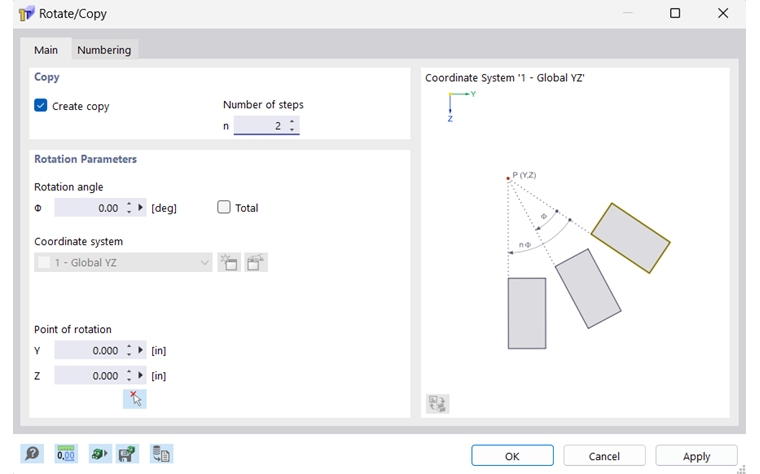

Sélectionnez les objets du modèle que vous souhaitez faire tourner. Cliquez ensuite sur le bouton Rotieren (voir l’image Outils de modélisation ). Dans la boîte de dialogue « Tourner », indiquez si les objets doivent être copiés lors de la rotation et définissez les paramètres.

Général

L’onglet Général gère les paramètres de base pour la rotation d’objets.

Copier

Si la case « Créer une copie » n’est pas cochée, les objets sélectionnés seront tournés. Si vous souhaitez créer une ou plusieurs copies, cochez la case. Entrez ensuite le « Nombre de copies ».

Paramètres de rotation

Entrez l’« Angle de rotation » Φ. L’angle est lié à un système de coordonnées orienté dans le sens des aiguilles d’une montre. Lorsque vous créez plusieurs copies, la case « Total » contrôle si l’angle est appliqué entre les copies individuelles ou entre l’original et la dernière copie.

Vous pouvez définir le « point de rotation » à l’aide des coordonnées ou graphiquement à l’aide du bouton Sélection de deux .

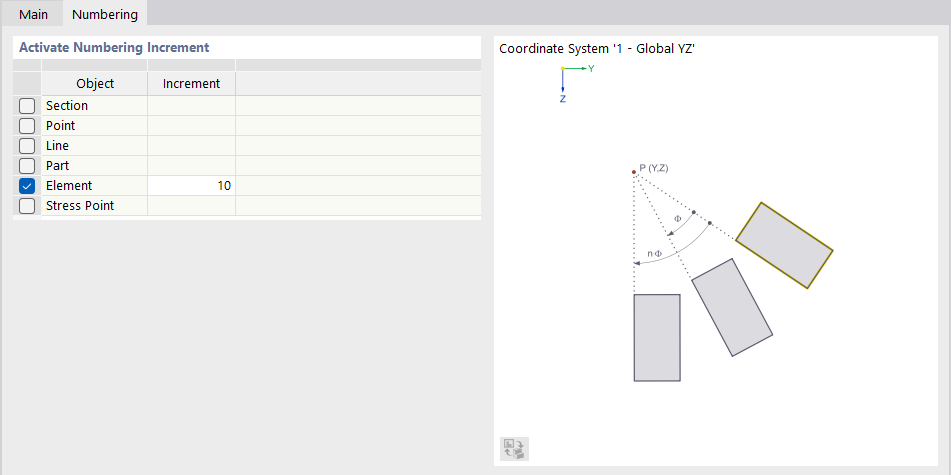

Numérotation

L’onglet Numérotation apparait uniquement lors de la copie. Vous pouvez influencer la numérotation des nouveaux objets ici.

Les fonctions de cet onglet sont décrites dans le chapitre Déplacer et copier .
