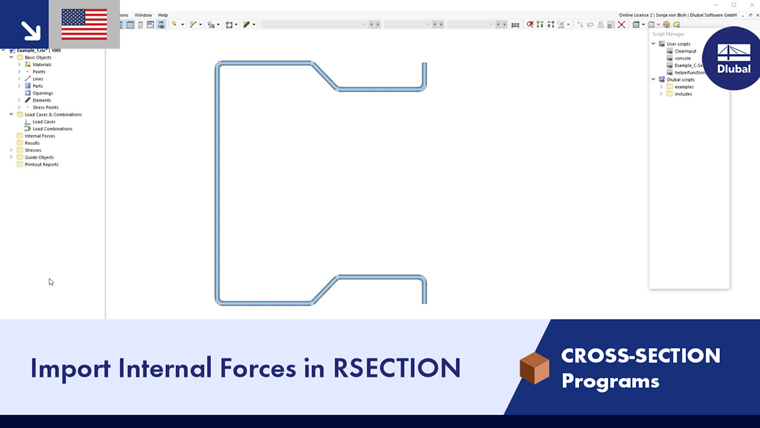

Puede importar esfuerzos internos desde RSTAB o RFEM.
Modelo original

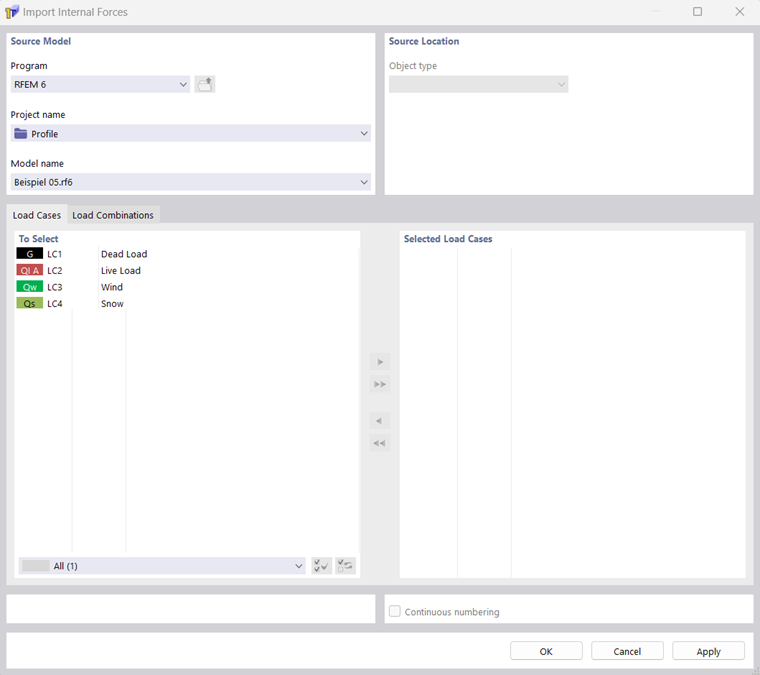

En la sección ' Modelo de origen ', defina el modelo desde el que se van a importar los esfuerzos internos. Puede seleccionar el modelo desde Dlubal Center o mediante el cuadro de diálogo de Windows ' Abrir '.
La estructura de directorios del Centro de Dlubal se importa en el cuadro de lista 'Nombre del proyecto' cuando selecciona 'RFEM 6' o 'RSTAB 9' en el 'Programa' cuadro de lista. El cuadro de lista 'Nombre del modelo' enumera todos los archivos de RFEM 6 o RSTAB 9 del proyecto seleccionado.
Alternativamente, puede definir el modelo en el cuadro de diálogo de Windows 'Abrir' cuando seleccione 'Archivo' en el cuadro de lista ' Programa '.
Posición original
En el cuadro de lista ' Tipo de objeto ', puede definir si desea importar los esfuerzos internos de secciones o barras.
Al seleccionar el tipo de objeto ' Sección ', puede seleccionar la sección cuyos esfuerzos internos desea importar desde el cuadro de lista ' Sección '.
Al seleccionar el tipo de objeto ' Barras ', tiene que definir los números de las barras cuyos esfuerzos internos se deben considerar para la importación en el cuadro de texto ' Barra núm. '.
Casos de carga/combinaciones de carga
La columna 'Para seleccionar' enumera todos los casos de carga/combinaciones de carga disponibles en el modelo de origen seleccionado. Para transferir un caso de carga o combinación de carga a la lista 'Casos de carga seleccionados' o ' Combinaciones de carga seleccionadas ', puede usar las siguientes opciones:
- Haga doble clic en el caso/combinación de carga.
- Seleccione el caso/combinación de carga o varios casos/combinaciones de carga manteniendo presionada la tecla [Ctrl]. Luego, haga clic en el botón
.
En RSECTION, se crea un caso de carga para cada caso de carga y combinación de carga importados. Si ya existe un caso de carga, puede especificar si se sobrescribe o se crea otro caso de carga.
